Circontrol CCL-WB-MIX-SMART Installation Quick Manual

CCL-WB-MIX-SMART INSTALLATION QUICK GUIDE / GUÍA DE INSTALACIÓN RÁPIDA
1. DESCRIPTION / DESCRIPCIÓN

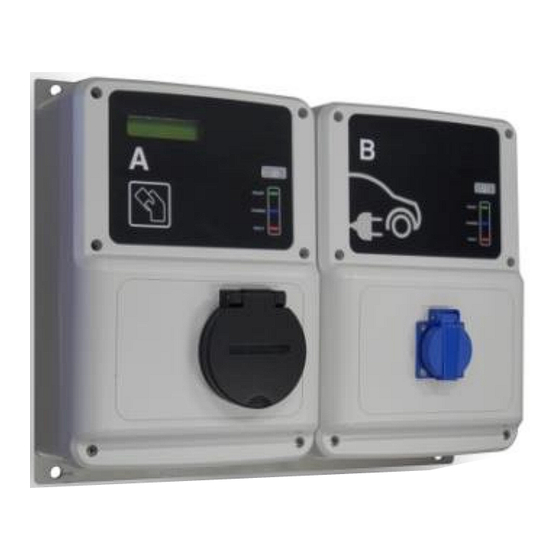

The electric vehicle charging system CCL-WB-MIX-SMART is specially designed for use on indoor and outdoor
car parks to provide a safe charging system. It consists of a sturdy box designed to be installed on a parking wall
and provide a continuous use.
El sistema de recarga de vehículos CCL-WB-MIX-SMART está diseñado para proporcionar un uso continuo en
aparcamientos interiores y exteriores.
This is a quick guide of CCL-WB-MIX-SMART.
Este manual es una guía rápida del
Before performing any maintenance, modification, connection, repair, etc.,
disconnect the device from the power supply. When you suspect a malfunction of
equipment or protection the equipment should be disconnected from the power
supply.
Antes de efectuarse cualquier operación de mantenimiento, modificación de
conexiones, reparación o etc.... Debe desconectar el aparato de toda fuente de
alimentación. Cuando se sospeche de un fallo de funcionamiento del equipo ó
en la protección del mismo, debe dejarse el equipo apagado y fuera de servicio.
2. WARNINGS / INFORMACIÓN DE SEGURIDAD
• Do not use cables there are not in perfect conditions.
• No utilice cables de conexión que no estén en perfecto estado de uso.
• Do not use WallBox for anything other than electric vehicle charging. Charging mode is in accordance with IEC
61851-1.
• No utilice la unidad para usos que no son los previstos, es decir, para cualquier aplicación que no sea la
carga de un vehículo eléctrico. El modo de recarga es según normativa IEC 61851-1.
• Do not modify the WallBox. If modified, CIRCONTROL will reject all responsibility and the warranty will be
void.
• No modifique la WallBox. De hacerlo, se perderá la garantía y CIRCONTROL rechazará toda
responsabilidad.
• Comply strictly with current safety regulations according to your country rules.
• Cumpla estrictamente las normas de seguridad vigentes de acuerdo con las normas de su país.
• Do not make repairs or install with the device powered.
• No manipule el equipo estando conectado a la red eléctrica.
• Only trained and qualified personnel should have access to low-voltage electrical parts inside the device.
• Unicamente personal cualificado debe poder acceder a partes eléctricas de baja tensión que hay dentro del
equipo.
• Check the installation annually by qualified technician.
• Verifique anualmente la instalación por personal cualificado.
DOCUMENT VERSION: 1.2
• Remove from service any item that has a fault that could be dangerous for users (broken plugs, caps that
don't close...).
• Retire del servicio cualquier elemento que presente desperfectos que puedan poner en riesgo al usuario
(enchufes rotos, tapas en mal estado...).
• Only use Circontrol spare parts.
• Utilice sólo recambios originales de Circontrol.
3. TECHNICAL CHARACTERISTICS / CARACTERÍSTICAS TÉCNICAS
CCL-WB-MIX-SMART
Frecuencia de entrada
Maximum consumption
Maximum output current
Intensidad máxima de salida
Sistemas de recarga
Contador de energía
Actualización de software
EN 61851-1: 2001 PARTE 1, IEC 61000, IEC 60884-1, IEC 60364-4-41, IEC 61010, IEC 61008-1, IEC
60529,UNE-EN55011, UNE-EN62196-1, UNE-EN61851-1, UNE-EN61851-21, UNE-EN61851-22
230V AC
Input Voltage
Single-phase
Tensión de entrada
Monofásico
Tolerance
±15%
Tolerancia
Input frequency
50...60 Hz
Output Voltage = input voltage
Tensión de salida = tensión de entrada
7,2kW + 3,6 kW
Potencia máxima
32A + 16A
Type II VDE-AR-E
Socket A
2623-2-2 according
Conector A
IEC62196-2
Charges System MODE 1
MODE 3
RFID reader
ISO 14443A
Lector RFID
Energy meters Integrated meters
Contador integrado
Software Update
Web
STANDARDS
Heater (optional)
Extended temperature
range*
Calefactor (Opcional)
Temperatura extendida*
(-30...+45 ºC)*
Temperature range
-10...+45 ºC
Rango de temperatura
Enclosure IP protection
IP54
Protección IP de la caja
Box dimensions
350x442x125 mm
Dimensiones
Weight
9Kg
Peso
OCPP 1.2
Integrations
OCPP 1.5
Integraciones
XML command
Socket B
CEE 7/4
Conector B
Anchor 4 points wall mount
Anclaje 4 puntos de montaje
Enclosure
ABS
Envolvente
RFID frequency
13,56Mhz
Frecuencia RFID
Communications 10/100 Base-T
Comunicaciones IEEE802.3u
CIRCONTROL SA – Technical Dept
.
C/ Innovació 3
08232 -Viladecavalls (Barcelona)
Phone: +34 93 736 2940
E-mail: ps-support@circontrol.com
