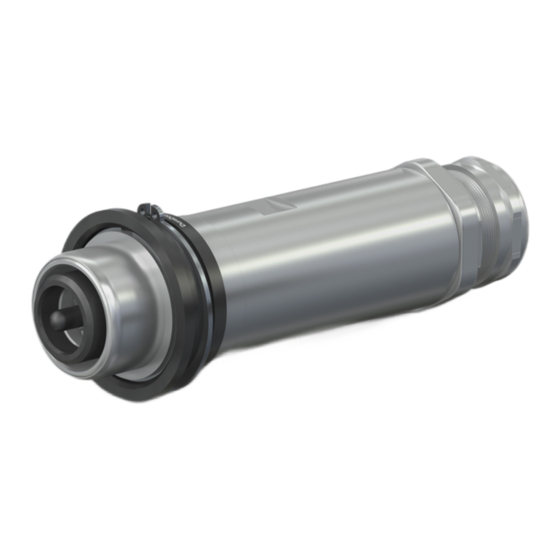

Staubli DuraDock multi E Series Assembly Instructions Manual

MA000 (de_en) MA202 (es_en)
Montageanleitung Instrucciones de montaje
DuraDock multi - E..., ME... [sizes 1-4]
Circulares, insertos multipolares
Índice
Instrucciones de seguridad ������������������������������������������������������ 2-3
Herramientas necesarias �������������������������������������������������������������4
Preparación del cable ������������������������������������������������������������������5
Engarce de los contactos ������������������������������������������������������������7
Montaje de los contactos ������������������������������������������������������������8
Comprobación de que el montaje es correcto �����������������������������9
1. Soporte de hembras
2. Soporte de machos
3. Tapón ciego MVS1/1
1)
4. Tapón ciego
2)
5. Hembra Ø 5-11 mm
6. Hembra Ø 1-3 mm
7. Macho Ø 5-11 mm
8. Macho Ø 1-3 mm
En la referencia E01-18PE no puede utilizarse un tapón ciego� En su lugar esta
1)
permitido reemplazarlo con todos los contactos� El tapón ciego debería montarse
con la parte mas larga en dirección hacia la entrada del cable� La conexión con
este conector únicamente esta disponible para la ref� E1-18+PE (pin + zócalo)�
2) Adecuado para diámetro nominal Ø 1,5 - 8 mm Colores: Ø 1/blanco, Ø 1,2-2/azul;
Ø 2,36 y Ø 3/amarillo; Ø 5/blanco; Ø 6/negro; Ø 8/negro
MA202 (es_en) MA000 (de_en)
Assembly instructions Assembly instructions
DuraDock multi - E..., ME... [sizes 1-4]
Circular, multipole electrical inserts
Content
Safety Instructions ������������������������������������������������������������������� 2-3
Tools required ������������������������������������������������������������������������������4
Cable preparation ������������������������������������������������������������������������5
Crimping ��������������������������������������������������������������������������������������7
Installation of the contact �������������������������������������������������������������8
Control of correct assembly ���������������������������������������������������������9
1. Socket carrier
2. Pin carrier
3. Blind plugs MVS1/1
1)
4. Blind plugs Ø
2)
5. Socket Ø 5-11 mm
6. Socket Ø 1-3 mm
7. Plug Ø 5-11 mm
8. Plug Ø 1-3 mm
The blind plug MVS1/1, suitable for nominal Ø 1 mm, must be assembled with the
1)
long side facing the direction of the cable entry� The blind plug is only suitable for
the E1-18+PE (Pin + socket side)� For the E01-18PE a blind plug may not be used�
In place of this it is permitted to completely fill the part with all contacts�
2) Suitable for nominal-Ø 1,5 - 8 mm Colours: Ø 1/white; Ø 1,2-2/blue; Ø 2,36 and Ø
3/yellow; Ø 5/white; Ø 6/black; Ø 8/black
1 / 12
