Staubli DuraDock E Series Assembly Instructions Manual

MA000 (de_en) MA202 (fr_en)
Notice de montage Montageanleitung
DuraDock multi - E..., ME... [tailles 1-4]
Inserts électriques multipolaires circulaires
Sommaire
Consignes de sécurité ������������������������������������������������������������� 2-3
Outilllage nécessaire ��������������������������������������������������������������������4
Préparation du câble ��������������������������������������������������������������������5
Sertissage des contacts ��������������������������������������������������������������7
Assemblage du connecteur ���������������������������������������������������������8
Contrôle du montage �������������������������������������������������������������������9
1. Support de douilles
2. Support de broches
3. Bouchon d'obturation MVS1/1
4. Bouchon d'obturation Ø 1-8
5. Douille Ø 5-11 mm
6. Douille Ø 1-3 mm
7. Broche Ø 5-11 mm
8. Broche Ø 1-3 mm
La partie longue du bouchon d'obturation MVS1/1 doit être montée dans la direc-
1)
tion de la sortie de câble� Le bouchon d'obturation n'est approprié qu'au support
E1-18+PE (Support de broche et de douille)� Aucun bouchon d'obturation ne doit
être utilisé dans les support E01-18+PE� Ne sont admis que les supports intégrale-
ment montés avec des contacts�
Convient pour Ø nominal 1,5 - 8 mm: Couleurs: Ø 1/blanc; Ø 1,2-2/bleu;
2)
Ø 2,36 et Ø 3/jaune; Ø 5/blanc; Ø 6/noir; Ø 8/noir
1)
2)
MA202 (fr_en) MA000 (de_en)
Assembly instructions Assembly instructions
DuraDock multi - E..., ME... [sizes 1-4]
Circular, multipole electrical inserts
Content
Safety Instructions ������������������������������������������������������������������� 2-3

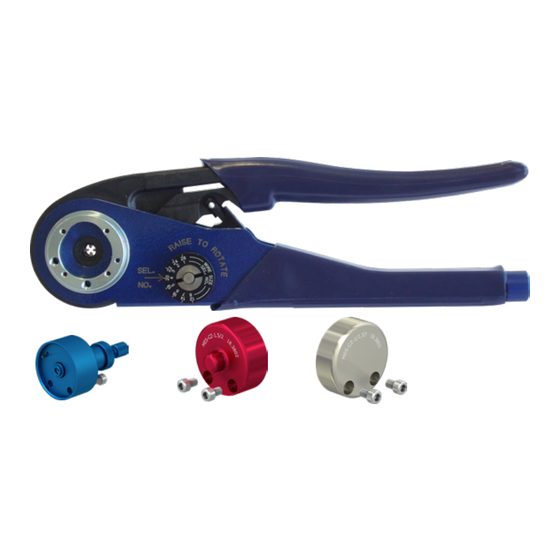

Tools required ������������������������������������������������������������������������������4
Cable preparation ������������������������������������������������������������������������5
Crimping ��������������������������������������������������������������������������������������7
Installation of the contact �������������������������������������������������������������8
Control of correct assembly ���������������������������������������������������������9
1. Socket carrier
2. Pin carrier
3. Blind plugs MVS1/1
1)
4. Blind plugs Ø
2)
5. Socket Ø 5-11 mm
6. Socket Ø 1-3 mm
7. Plug Ø 5-11 mm
8. Plug Ø 1-3 mm
The blind plug MVS1/1, suitable for nominal Ø 1 mm, must be assembled with the
1)
long side facing the direction of the cable entry� The blind plug is only suitable for
the E1-18+PE (Pin + socket side)� For the E01-18PE a blind plug may not be used�
In place of this it is permitted to completely fill the part with all contacts�
2) Suitable for nominal-Ø 1,5 - 8 mm Colours: Ø 1/white; Ø 1,2-2/blue; Ø 2,36 and Ø
3/yellow; Ø 5/white; Ø 6/black; Ø 8/black
1 / 12
