4. NOMENCLATURA

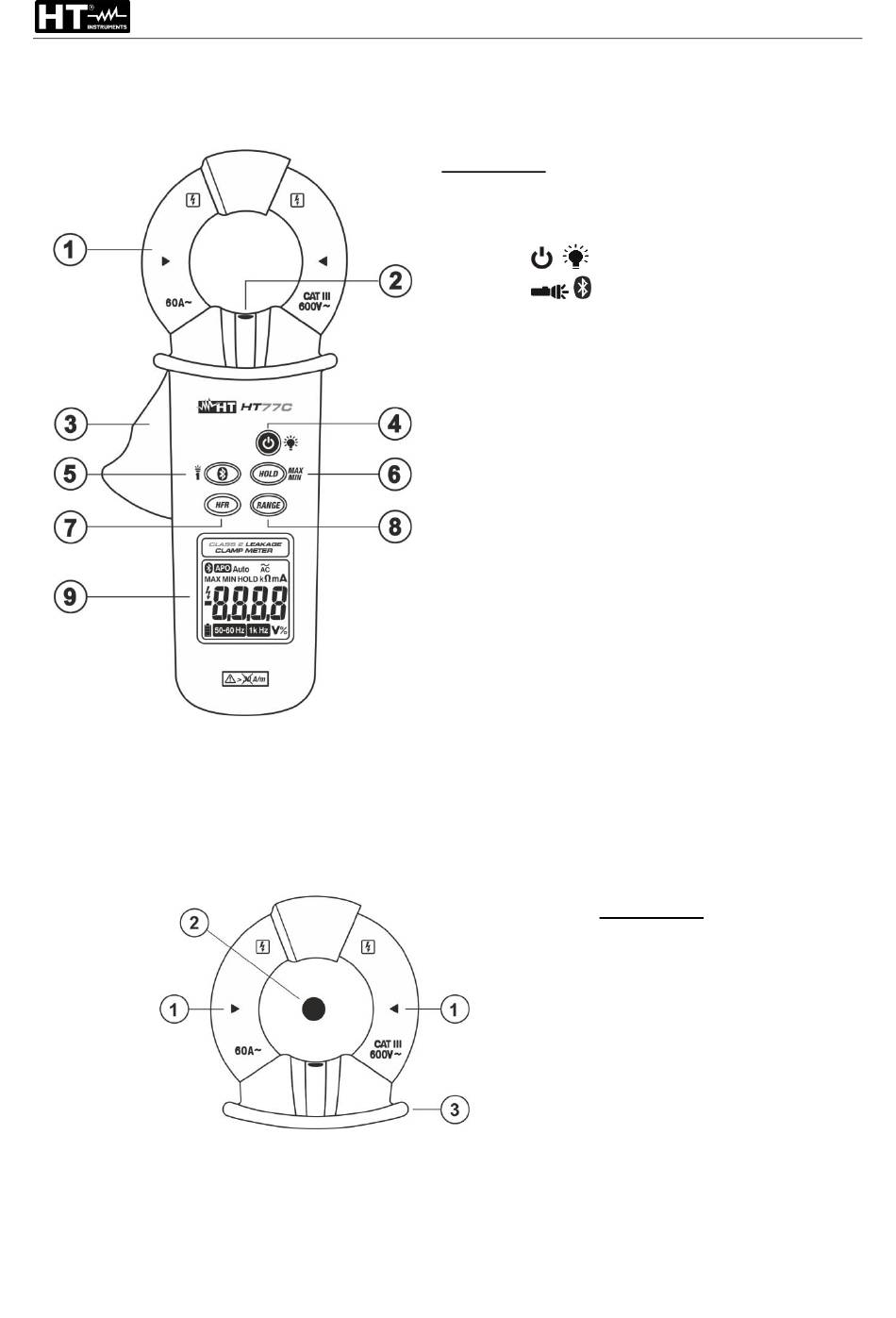

4.1. DESCRIÇÃO DO INSTRUMENTO
4.2. MARCAS DE ALINHAMENTO E BARREIRA DE PROTEÇÃO DAS MÃOS
Para obter as características de precisão declaradas para o instrumento, colocar, sempre,
o condutor o mais próximo possível do centro do toroide; indicado pelas marcas
assinaladas no mesmo (ver Fig. 2)
Fig. 2: Marcas de alinhamento e barreira de proteção das mãos
Manter as mãos sempre abaixo da barreira de proteção das mãos que está situada numa
posição tal para assegurar uma distância de segurança adequada em relação a eventuais
partes descobertas sob tensão (ver Fig. 2).
LEGENDA:
1. Toroide de abrir
2.
3. Alavanca de abertura
4. Botão
5. Botão
6. Botão HOLD/MAXMIN
7. Botão RANGE
8. Display LCD
Fig. 1: Descrição do instrumento
PT - 5
Lanterna LED branca
/
/
LEGENDA:
1. Marcas de alinhamento
2. Condutor
3. Barreira
das mãos
HT77C
de proteção
