MISURA CORRENTE DI DISPERSIONE

Inserire il cavo/i all'interno del toroide al centro dello stesso al fine di
ottenere misure accurate. Utilizzare le tacche presenti come riferimento
(vedere § 4.2).

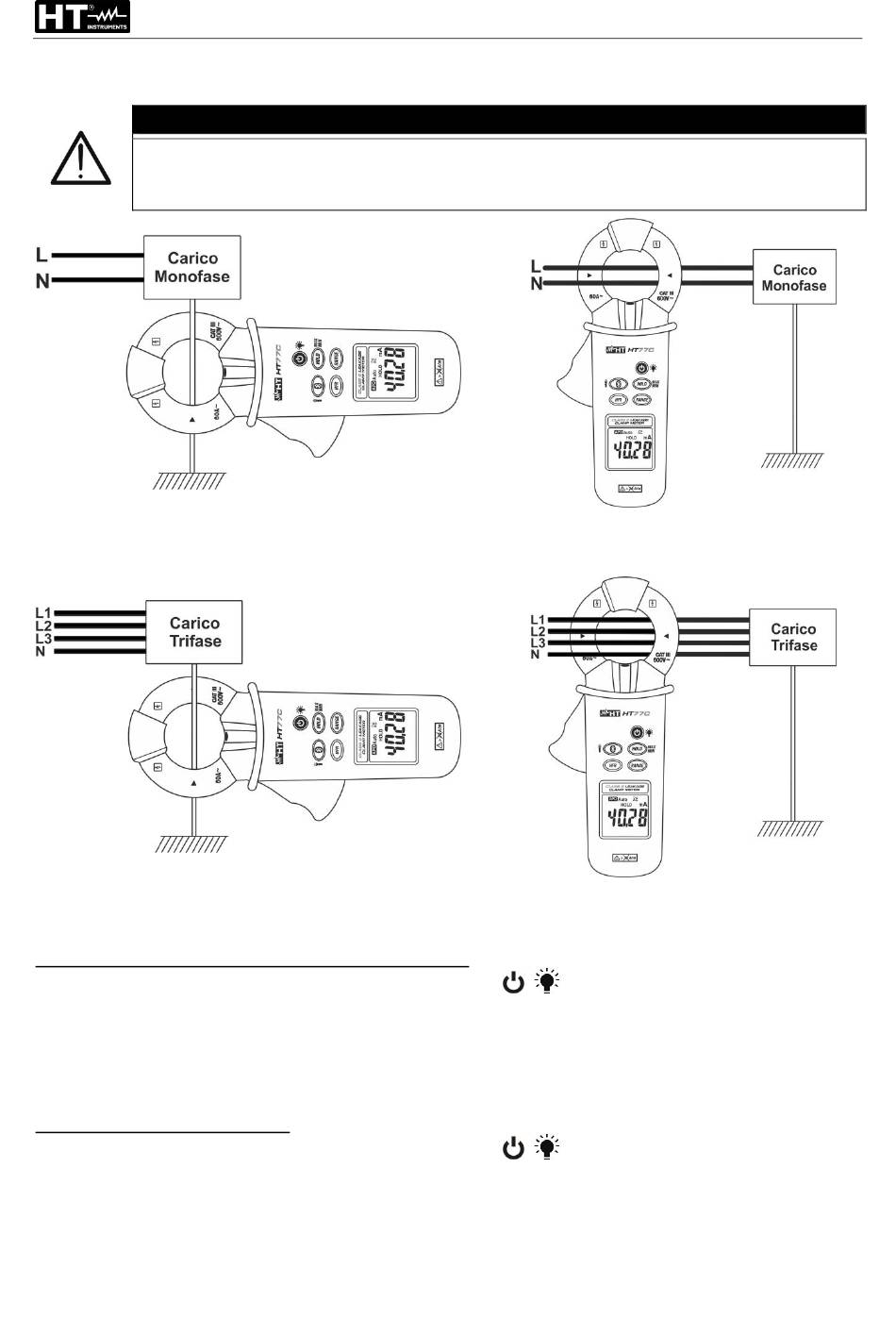

Fig. 4: Misura corrente di dispersione con
metodo diretto in sistemi Monofase
Fig. 6: Misura corrente di dispersione con
metodo diretto in sistemi Trifase
Misura con metodo Diretto su conduttori di terra
1. Accendere la pinza con una pressione del tasto
2. Aprire il toroide e collegare la pinza come mostrato nelle Fig. 4 o Fig. 6. Il valore della
corrente di dispersione è mostrato display
3. Per l'uso delle funzioni HOLD, MAX/MIN, HFR e RANGE vedere il § 4.3
4. Per l'uso dello strumento in abbinamento all'APP HTLeakage vedere il § 5.3
Misura con metodo Indiretto
1. Accendere la pinza con una pressione del tasto
2. Aprire il toroide e collegare la pinza come mostrato nelle Fig. 5 o Fig. 7. Il valore della
corrente di dispersione è mostrato display
3. Per l'uso delle funzioni HOLD, MAX/MIN, HFR e RANGE vedere il § 4.3
4. Per l'uso dello strumento in abbinamento all'APP HTLeakage vedere il § 5.3
ATTENZIONE
Fig. 5: Misura corrente di dispersione con
metodo indiretto in sistemi Monofase
Fig. 7: Misura corrente di dispersione con
metodo indiretto in sistemi Trifase
/
/
