Installation Instructions
Air Sampling Smoke Detection System

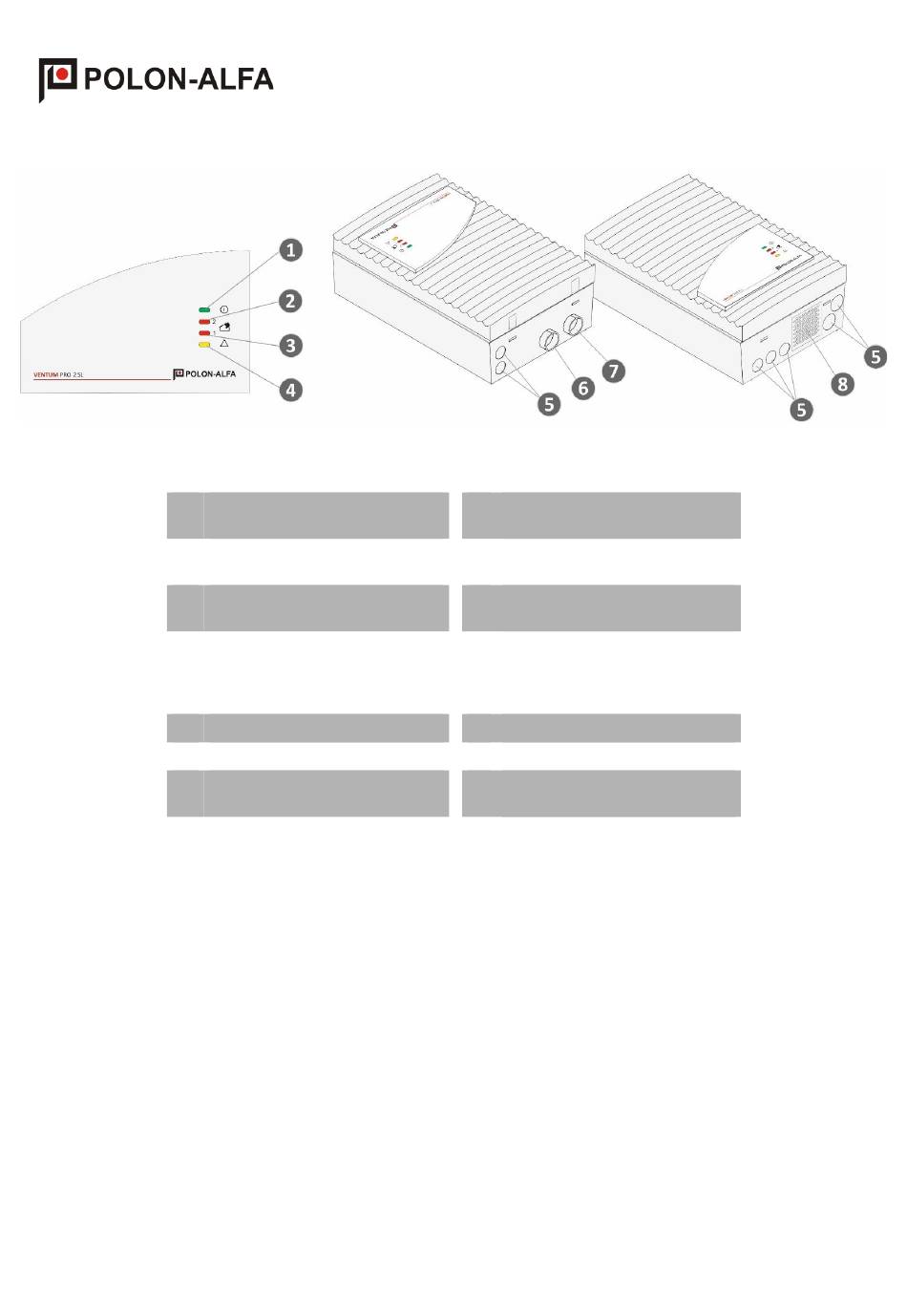

VENTUM PRO SL
and VENTUM PRO 2 SL
1
Operating-indicator light
Alarm indicator light for detector
2
module II
3
Alarm indicator light for detector
module I
4
Indicator light for common fault
5
Pre punched cable entries for
connection to the central fire panel
or power supply (input/output)
6
Connection pipe system I
7
Connection pipe system II
8
Connection for air return
Instrukcja instalacji
Zasysająca czujka dymu
VENTUM PRO SL
i VENTUM PRO 2 SL
1
Lampka kontrolna zadziałania
Lampka kontrolna alarmu dla modułu
2
detekcyjnego II
3
Lampka kontrolna alarmu dla modułu
detekcyjnego I
4
Lampka kontrolna dla uszkodzenia
zbiorczego
5
Przepusty kablowe do podłączenia
do centrali systemu sygnalizacji
pożaru lub zasilania (wejście /
wyjście)
6
Podłączenie rurociągu I
7
Podłączenie rurociągu II
8
Wylot powietrza z czujki zasysającej
(podłączenie rury powrotnej)
II-E391-004
1/10
