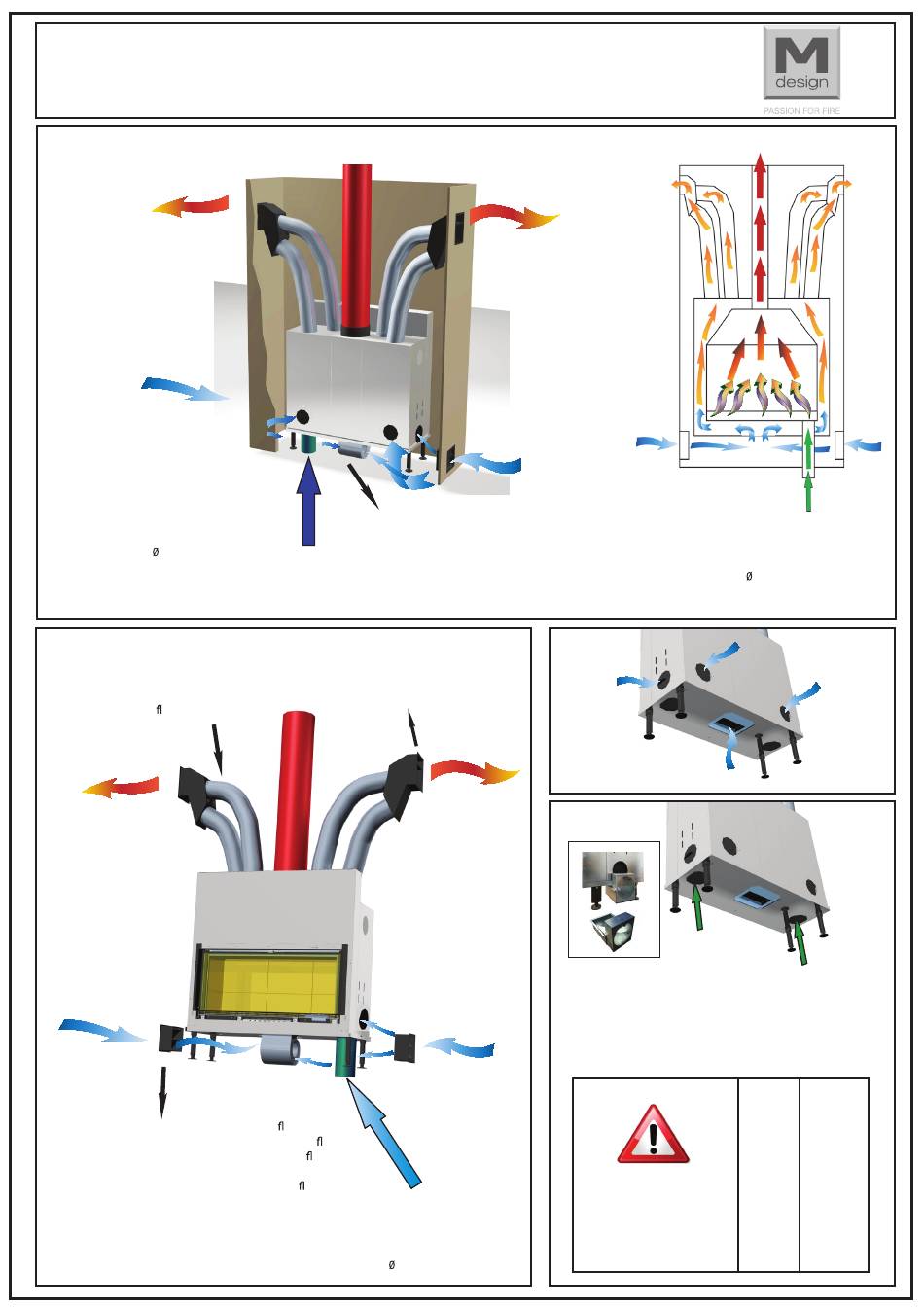

M Design LUNA DIAMOND Quick Start

Snelle start
Utilisation rapide
Quick Start
Schnell Sart
Uitgang convectie
Sortie convection
Konvektion
Convection outlet
Ingang convectie
Entrée convection
Konvektion
Convection inlet
Externe luchttoevoer verbrandingslucht
Arrivée air exterieure pour la combustion
Externe Luft für Verbrennung
External Air inlet for combustion
150mm
Laat 3cm ruimte tussen haard en ombouw en achter de haard t.o.v. de muur
Laisser 3 cm entre le foyer et la paroi ou maçonnerie autour du foyer et à l'arrière.
Alu extube Ø150 mm
Ingang convectie
Entrée convection
Konvektion
Convection inlet
Aanzuigrooster : niet aansluiten met exibel !
Entrée air de convection : ne pas connecter avec un exible !
Konvektion Luftzufuhr mit Gitter : wird nicht mit Alu exschlauch
angeschlossen!
Convection air inlet grid : not to connect with extube !
LUNA DIAMOND
Met of zonder ventilator naar keuze.
Avec ou sans ventilateur, au choix.
With our without fan.
Mit oder ohne Ventilator.
Keep about 3cm between masonry and behind the appliance to wall behind.
Lassen Sie 3cm zwischen dem Kamine und der Wand und auch hinten Kamine
M-Design rooster
Grille M-Design
M-Design Grill
M-Design Gitter
Ingang convectie
Entrée convection
Konvektion
Convection inlet
Externe luchttoevoer verbrandingslucht
Arrivée air extérieure pour la combustion
Externe Luft für Verbrennung
External Air inlet for combustion
150mm
Uitgang convectie
Sortie convection
Konvektion
Convection outlet
Ingang convectie
Entrée convection
Konvektion
Convection inlet
Externe luchttoevoer verbrandingslucht
Arrivée air extérieure pour la combustion
Externe Luft für Verbrennung
External Air inlet for combustion
Convectie/Convection/Konvektion
*
Externe lucht verplicht aan te sluiten / Air extérieur à
raccorder obligatoirement / Extern Luft anschliessen /
External Air to be connected
aansluitmogelijkheden : 2 rechtstreeks onderaan of op zijkant met adaptor *
raccordement : 2 dirèctes en dessous ou sur côtés avec adaptateur*
ways to connect : 2 underneath or with adaptor on the sides *
Möglichkeiten für Anschluss : 2 unten oder seitlich* mit Adapter
Aantal aan te sluiten toevoeren
Nombre d'entrées à prévoir
Empfohlene Zufuhren
External inlets to provide
1/2
150mm
700HDi 1 x Ø 150 mm
850HDi 1 x Ø 150 mm
1000HDi 1 x Ø 150 mm
1150HDi 1 x Ø 150 mm
1300HDi 1 x Ø 150 mm
550VDI 1 x Ø 150 mm
850VDI 1 x Ø 150 mm
1000VDi 2 x Ø 150 mm
1150VDi 2 x Ø 150 mm
1150DHDi 2 x Ø 150 mm
1000DVDi 2 x Ø 150 mm
850DHDi 2 x Ø 150 mm
850DHDi 2 x Ø 150 mm
