Summary of Contents for LEGRAND SANUS Premium Series

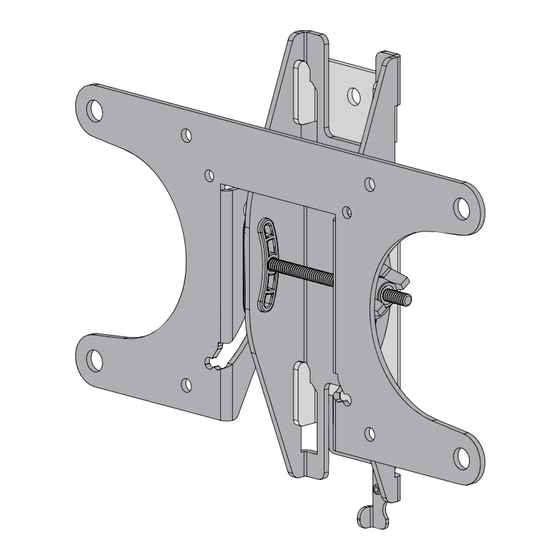

- Page 1 THANK YOU FOR CHOOSING SANUS VIELEN DANK, DASS SIE SANUS GEWÄHLT HABEN MERCI D'AVOIR CHOISI SANUS GRACIAS POR ELEGIR SANUS VST4 INSTRUCTION MANUAL...
- Page 2 Texto en español, página 16 Deutscher Text Seiten 20 Svensk text sida 24 中文文本，第28页 Texte français page 18 Nederlandse tekst op pagina 22 Русский текст: стр. 26 日本のテキスト、30ペジ VST4 Wir helfen Ihnen für We’ll Make It Stress-Free eine problemlose Montage If you have any questions along the way, just give us a call.
- Page 3 IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE Before getting started, let’s make sure this mount is perfect for you! Does your TV weigh No — Perfect! more than 50 lbs 50 lbs (22.7 kg) including Yes —...
-
Page 4: Step 1 Attach Bracket To Tv
STEP 1 Attach Bracket to TV M8 x 16mm Parts and Hardware for STEP 1 WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. - Page 5 Parts and Hardware for STEP 1 WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
- Page 6 1-2 Spacers 1-1 Select TV Screws M4 M6 TV Bracket CAUTION: Verify adequate thread engagement of the screw/spacer combination on your TV. Too short will not hold the TV and too long will damage the TV.
- Page 7 1-3 Measure Your TV Hole Pattern 1-4 Attach Extensions (200 x 200 mm ONLY) 75 mm = 7.5 cm = 3 in. 100 mm = 10 cm = 4 in. 200 mm = 20 cm = 7 7/8 in. inch dimensions approximate...
- Page 8 1-5 Attach TV Bracket 200 x 200 mm 200 x 100 mm M4/M6/M8 screw and washer 100 x 100 mm 05 07 08 10 11 15 16 M4 spacer, screw, and washers 75 x 75 mm M6/M8 spacer, screw, and washer 09 12...
-
Page 9: Step 2 Attach Wall Plate To Wall
STEP 2 Attach Wall Plate to Wall For wood stud installations, follow STEP 2A on PAGE 10 For concrete installations, follow STEP 2B on PAGE 12 Parts and Hardware for STEP 2 WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. - Page 10 STEP 2A Wood Stud Option Min. 1 1/2 in. (38 mm) Min. 3 1/2 in. (89 mm) Min. 16 in. (406 mm) Max. 5/8 in. (16 mm)
- Page 11 63.5 mm (2 1/2 in.) CAUTION: Improper use could reduce the 3 mm holding power of the lag bolt (1/8 in.) DO NOT over-tighten the lag bolts.
- Page 12 STEP 2B Solid Concrete or Concrete Block Option CAUTION: Avoid potential personal injuries and property damage! Mount the wall plate directly onto the concrete surface. Min. Min. 203 mm (8 in.) 203 mm (8 in.) Min. Min. 203 mm (8 in.) 406 mm (16 in.) 75 mm (3 in.)
-
Page 13: Step 3 Attach Tv To Wall Plate
STEP 3 Attach TV to Wall Plate HEAVY! You may need assistance with this step. CAUTION: Avoid potential personal injury or property damage! Always make sure your TV/bracket is in the locked position so the TV is securely fastened to the wall plate. - Page 14 Adjustments ADJUSTING THE TILT: REMOVING THE TV: Loosen the knob on the TV bracket to adjust the tilt of your Place the locking tab into the unlocked position and lift the TV TV. Tighten the knob when your TV is set to the desired tilt. up and out away from the wall plate.
- Page 15 Dimensions 7.87 200.0 3.94 7.87 100.0 200.0 2.95 3.94 100.0 75.0 12° 2.95 75.0 12° 0.34 0.34 3.94 100.0 3.94 5.25 100.0 7.87 1.78 2.95 7.50 133.3 200.0 45.2 75.0 5.25 7.87 1.78 2.95 0.22 190.5 7.50 133.3 200.0 75.0 45.2 0.22 190.5...
- Page 16 ESPAÑOL INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. Antes de comenzar, asegurémonos de que este soporte sea perfecto para usted. ¿Su televisor pesa No — ¡Perfecto! más de 22,7 kg 22,7 kg (50 lbs), incluidos Sí...
- Page 17 ESPAÑOL PASO 1 Acoplar los soportes al televisor Ver PÁGINA 4 Piezas y elementos de montaje para el PASO 1 ADVERTENCIA: Este producto contiene piezas pequeñas que podrían causar asfixia si se tragasen. Antes de comenzar a ensamblar la unidad, verifique que todas las piezas estén incluidas y en buen estado. En caso de que falten piezas o alguna esté...
- Page 18 FRANÇAIS INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D’UTILISER CE PRODUIT Avant de commencer, assurons-nous que ce support vous convient parfaitement! Votre téléviseur pèse-t-il plus de Non — Parfait! 22,7 kg 22,7 kg (50 lbs) avec Oui —...
- Page 19 FRANÇAIS ÉTAPE 1 Fixez les supports de montage au téléviseur Voir à la PAGE Pièces et quincaillerie pour l'ÉTAPE 1 AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d’ é touffement. Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’ e lles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le Service à...
- Page 20 DEUTSCH WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH Stellen Sie vor Montagebeginn sicher, dass diese Halterung für Sie geeignet ist! Wiegt Ihr Fernseher inkl. Nein – Perfekt! 22,7 kg Zubehör mehr als Ja –...
- Page 21 DEUTSCH SCHRITT 1 Befestigen der Anschlussplatten am Fernseher Siehe SEITE Teile und Befestigungsmaterialien für SCHRITT 1 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich bitte an den Kundendienst.
- Page 22 NEDERLANDS ISTRUZIONI DI SICUREZZA IMPORTANTI – CONSERVARE QUESTE ISTRUZIONI – LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE QUESTO PRODOTTO Voordat u aan de slag gaat, moet u controleren of deze bevestiging geschikt is voor u! Weegt uw tv meer dan 22,7 kg Nee: perfect! 22,7 kg (50 lbs) inclusief...
- Page 23 NEDERLANDS STAP 1 De beugels aan de tv bevestigen zie PAGINA Onderdelen en materialen voor STAP 1 WAARSCHUWING! Dit product bevat kleine onderdelen die verstikkingsgevaar kunnen opleveren als ze worden ingeslikt. Controleer voor de montage of alle onderdelen onbeschadigd aanwezig zijn. Mochten er onderdelen ontbreken of beschadigd zijn, breng het beschadigde item dan niet terug naar de dealer, maar neem contact op met de klantenservice.
- Page 24 SVENSKA VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER DENNA PRODUKT Innan du sätter igång ska vi se till att den här upphängningen är perfekt för dig! Väger din TV mer än 22,7 kg Nej – Perfekt! 22,7 kg (50 lbs) inklusive Ja –...
- Page 25 SVENSKA STEG 1 Montera fästen på TV Se SIDAN Delar och monteringstillbehör för STEG 1 VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs. Innan du påbörjar hopmonteringen ska du kontrollera att inga delar fattas eller är skadade. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst.
- Page 26 РУССКИЙ ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО Перед установкой убедитесь, что данное крепление идеально вам подходит! Ваш телевизор весит более 22.7 кг (50 Нет — превосходно! фунтов), включая 22.7 кг Да...
- Page 27 РУССКИЙ ШАГ 1 Закрепление кронштейнов на телевизоре см. СТРАНИЦУ Комплектующие и крепежные элементы для ШАГА 1 ПРЕДУПРЕЖДЕНИЕ. В изделии есть мелкие детали, которые могут стать причиной удушения при попадании в дыхательные пути. Перед сборкой убедитесь, что все детали имеются в наличии и не повреждены. Если какие-либо детали отсутствуют...
- Page 28 重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书 中文 在开始安装之前，我们首先来确认此支架是否适合您！ 否 — 适合！ 您的电视（包括配 是 — 此支架不兼容。 件）重量是否超过 22.7 公斤 访问 MountFinder.Sanus.com 或致电 +31 (0) 495 580 852（EMEA: +31 (0) 495 580 852; 50磅（22.7公斤)？ 英国：+44 (0) 800 056 2853）查找兼容的支架。 磅 墙是什么材料 有木墙柱 实心混凝土或 不确定？...
- Page 29 中文 步骤 1 安装电视机托架组件 第 4 页 步骤1的材料和组件 警告：此产品包含若吞咽可能引致窒息危险的小部件。在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或 受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零件！ 1-1 选择电视机螺钉 (第 6 页). 1-2 确定电视机所需的隔圈 (第 6 页). 1-3 测量电视孔图案 (第 6 页) 1-4 附加扩展名 (第 6 页) 1-5 安装电视机托架组件 (第 8页). 步骤 2 将壁板安装到墙壁上 第 9 页 步骤2的材料和组件...
- Page 30 日本語 安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みください 作業を始める前に、この取り付け方法が適しているかどうかを確認します。 テレビの重量は、アク セサリを含めて50ポ いいえ、超えていません。—この方法で取り付けられます。 22.7 kg ンド（22.7 kg）を超 はい、超えています。—この取り付け方法は適していません。 MountFinder.Sanus.comをご覧になるか、 +1 (800) 359-5520 (米国) +31 (0) 495 580 852（EMEA）、+44 (0) 800 056 2853（英国）に適切な取り付け方法について問い合わ ポンド えていますか？ せてください。 テレビを掛ける壁の コンクリートま 木製スタッドと 材質は何ですか？ たはコンクリー わかりません? 石膏ボード トブロック カスタマーサービスにお問い合わせください：...
- Page 31 日本語 手順1 ブラケットをテレビに取り付けます 4 ページ ステップ1のパーツとアクセサリ。 警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してくだ さい。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。 1-1 テレビを留めるネジを選ぶ ページ). 1-2 テレビに合ったスペーサーを選ぶ ページ). 1-3 テレビの穴のパターンを測定する ページ). 1-4 拡張機能を添付 ページ). 1-5 テレビに壁掛けブラケットを取り付ける ページ). 手順2 壁面にウォールプレートを取り付ける 9 ページ ステップ2のパーツとアクセサリ。 警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してくだ さい。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。 木製フレームの壁に設置するオプション 手順2A 適切に使用しないと、ラグボルトでしっかりと支えることができません。ラグボルト を締めすぎないでください 警告： コンクリート/コンクリートブロック壁取り付けオプション 手順2B ケガや破損が起こらないように注意してください! コンクリート表面にサイディング を直接取り付けます。 警告：...
- Page 32 EMEA: +31 (0) 495 580 852 Legrand AV Inc. and its a iliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand AV makes no claim that the information contained herein covers all details, conditions, or variations.
