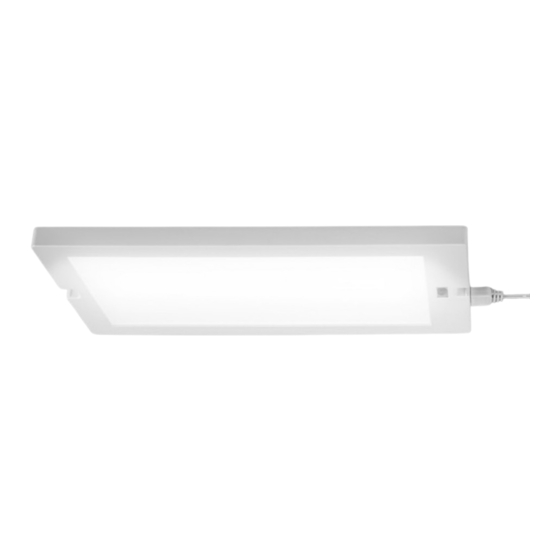

Under-cabinet led light/ led under-cabinet lights
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 13

Quick Links

Download this manual
LED-UNTERBAULEUCHTE/LED-UNTERBAULEUCHTEN/UNDER-
CABINET LED LIGHT/LED UNDER-CABINET LIGHTS/ÉCLAIRAGE
SOUS MEUBLE À LED/ÉCLAIRAGES SOUS MEUBLE À LED
LED-UNTERBAULEUCHTE/LED-UNTERBAULEUCHTEN
Montage-, Bedienungs- und Sicherheitshinweise
ÉCLAIRAGE SOUS MEUBLE À LED/ÉCLAIRAGES
SOUS MEUBLE À LED
Manuel de montage, d'utilisation et consignes de sécurité
OPRAWA OŚWIETLENIOWA LED/LEDOWE
LAMPKI PODSZAFKOWE
Wskazówki dotyczące montażu, obsługi i bezpieczeństwa
ZABUDOVATEĽNÉ LED SVIETIDLO/LED SVIETIDLÁ
POD SKRINKU
Návod na montáž, obsluhu a bezpečnostné pokyny
LED UNDERSKABSLAMPE/LED LAMPE TIL
UNDERMONTERING
Montage-, betjenings- og sikkerhedshenvisninger
LED LÁMPA/LED LÁMPÁK POLC ALÁ
Szerelési, használati és biztonsági útmutató
IAN 420079_2201
UNDER-CABINET LED LIGHT/
LED UNDER-CABINET LIGHTS
Installation, operating and safety information
LED-ONDERBOUWLAMP/
LED-ONDERBOUWLAMPEN
Montage-, bedienings- en veiligheidsinstructies
LED SVÍTIDLO/LED SVÍTIDLA POD SKŘÍŇKU
Pokyny k montáži, obsluze a bezpečnostní pokyny
LÁMPARA LED BAJO MUEBLE/LÁMPARAS LED
BAJO MUEBLE
Instrucciones de montaje, uso y seguridad
LAMPADA SOTTOPENSILE A LED/LAMPADE
SOTTOPENSILI A LED
Istruzioni di montaggio, d'uso e di sicurezza
LED-VGRADNI REFLEKTOR/PODELEMENTNE
LED-SVETILKE
Navodila za montažo, uporabo in varnostni napotki
