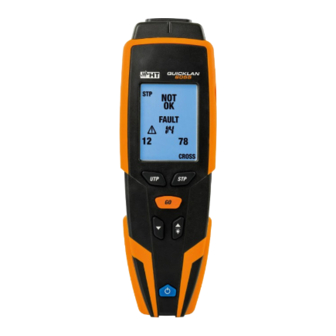

- Page 1 MANUAL QuickLAN 6055 LANTEST Svenska 4 - 12 English 13 - 22 EAN: 5706445500192...
-
Page 2: Table Of Contents
HT-Italia QUICKLAN 6055 Svenska SÄKERHET .................... 3 INLEDANDE INSTRUKTION ......................3 UNDER ANVÄNDNING ........................3 EFTER ANVÄNDNING ........................3 GENERELL BESKRIVNING ............... 3 FÖRBEREDELSE INNAN ANVÄNDNING ........... 4 INITIALA KONTROLLER ........................4 MATNING ............................. 4 FÖRVARING ..........................4 NOMENKLATUR ..................4 INSTRUMENTBESKRIVNING ...................... - Page 3 HT-Italia QUICKLAN 6055 English SAFETY PRECAUTIONS AND PROCEDURES ........... 13 PRELIMINARY INSTRUCTION ......................13 DURING USE ..........................13 AFTER USE ........................... 13 GENERAL DESCRIPTION ..............13 PREPARATION FOR USE ..............14 INITIAL CHECKS ..........................14 POWER SUPPLY ........................... 14 STORAGE ............................. 14 NOMENCLATURE ................
-
Page 4: Säkerhet
HT-Italia QUICKLAN 6055 Svenska SÄKERHET VARNING För din egen säkerhet såväl som instrumentets rekommenderas du att följa procedurerna som beskrivs i denna manual och noggrant läsa alla notiser som föregås av symbolen . Att inte följa VARNINGARNA och/eller instruktionerna kan skada instrumentet och/eller dess komponenter eller skada användaren. -
Page 5: Förberedelse Innan Användning
HT-Italia QUICKLAN 6055 FÖRBEREDELSE INNAN ANVÄNDNING 3.1 INITIALA KONTROLLER Instrumentet är kontrollerat både mekaniskt och elektriskt innan leverans. Alla möjliga försiktighetsåtgärder har tagits för att du skall ta emot instrumentet i perfekt skick. Trots detta föreslår vi att du gör en snabb kontroll (skador kan ha uppstått under transporten). Se till att alla standardtillbehör enligt §... -
Page 6: Displaybeskrivning
HT-Italia QUICKLAN 6055 4.2 DISPLAYBESKRIVNING Typ av vald kabel Lågt batteri (indikering) Testresultat Test kör (indikering) Fel i test (indikering) Varning indikering terminatornummer Felnummer och indikering av inkommande spänning RJ45-kabel koppling och S skärm indikering Fel typer indikeringar Fig. 2: Displaybeskrivning 4.3 FUNKTIONSKNAPPSBESKRIVNING... -
Page 7: Användarinstruktion
HT-Italia QUICKLAN 6055 4.3.2 GO knappen Genom att trycka på GO knappen, aktiveras wiremaptestet av LAN-kabeln som är ansluten mellan instruments ingång och terminatorn man använder (se § 5.1). 4.3.3 och / knapparna Genom att trycka på eller / knapparna, kan man gå... -
Page 8: Kabelfel
HT-Italia QUICKLAN 6055 5. Om kabeln är korrekt, visas en skärm som denna (OK). Identifieringsnumret refererar till terminatorn som är ansluten till andra änden av kabeln som testas. 6. Om kabeln inte är korrekt, visas en skärm som denna. Detta exempel visar: ... - Page 9 HT-Italia QUICKLAN 6055 REVERSED PAIR Ledarna i samma par (OMBYTT PAR) är ombytta. SHORTED CABLES Två ledare är (KORTSLUTNING) kortslutna. TRANSPOSED (CROSSED) PAIRS Två par är korsade (KORSADE PAR) Generiskt kabelfel, MISWIRE t.ex. att man skiftat (FELKOPPLING) två ledare som tillhör olika par.
-
Page 10: Splittade Par Förklaring
HT-Italia QUICKLAN 6055 5.3 SPLITTADE PAR FÖRKLARING En LAN-kabel består av 8 ledare, twistade två och två vilket formar 4 par: 1-2, 3-6, 4-5, 7-8. Felar “SPLITTADE PAR” utgörs av att man skiftat två ledare som tillhör olika par. Pin till pin överensstämmelsen verkar intakt, men fysiskt är ledarna av två... -
Page 11: Rengöring
HT-Italia QUICKLAN 6055 6.3 RENGÖRING Använd en torr, mjuk trasa. Använd aldrig en fuktad trasa, lösningsmedel eller vatten. 6.4 SKROTNING VARNING: denna symbol indikerar att utrustningen skall återvinnas på korrekt sätt. TEKNISKA SPECIFIKATIONER 7.1 TEKNISKA SPECIFIKATIONER Anslutningar LAN ingångsanslutningar RJ45... -
Page 12: Service
Under garantiperioden, bestämmer tillverkaren om instrumentet skall repareras eller bytas ut. Skulle du på grund av någon anledning behöva skicka tillbaka instrumentet för reparation eller utbyte, kontakta Elma Instruments för information hur du skall göra. Använd endast originalförpackningen. Eventuella skador vid transport beroende på felaktigt förpackningssätt, kommer att faktureras till kunden. - Page 13 HT-Italia QUICKLAN 6055 Anteckningar...
-
Page 14: Safety Precautions And Procedures
HT-Italia QUICKLAN 6055 English SAFETY PRECAUTIONS AND PROCEDURES CAUTION For your own safety as well as that of the apparatus you are recommended to follow the procedures described in this instruction manual and carefully read all the notes preceded by the symbol . -
Page 15: Preparation For Use
HT-Italia QUICKLAN 6055 PREPARATION FOR USE 3.1 INITIAL CHECKS This instrument was checked both mechanically and electrically prior to shipment. All possible cares and precautions were taken to let you receive the instrument in perfect conditions. Notwithstanding we suggest you to check it rapidly (eventual damages may have occurred during transport). -
Page 16: Display Description
HT-Italia QUICKLAN 6055 4.2 DISPLAY DESCRIPTION CAPTION: 10. Type of selected cable 11. Low battery indication 12. Final test outcome 13. Running test indication 14. Fault test indication 15. Caution and remote unit number indications 16. Error numbers and input voltage indications 17. -
Page 17: Operating Instructions
HT-Italia QUICKLAN 6055 4.3.2 GO key By pushing GO key to activate the wire mapping test of LAN cable connected between the instrument’s input and the remote unit used (see § 5.1). 4.3.3 and / keys By pushing or / keys for the selection of the errors detected by the instrument at the end of wire mapping test on cable (see §... -
Page 18: Cabling Errors
HT-Italia QUICKLAN 6055 9. If cabling is correct, a screen like this is displayed (OK). The identification number refers to the remote identifier connected to the other end of the cable being tested. 10. If cabling is not correct, a screen like this is displayed. Referring to this example: ... - Page 19 HT-Italia QUICKLAN 6055 The conductors of the REVERSED PAIR same pair are reversed Two conductors are SHORTED CABLES in short circuit between each other TRANSPOSED Two pairs are (CROSSED) PAIRS crossed Generic cabling error, such as for example two MISWIRE...
-
Page 20: Split Pairs Explanation Note
HT-Italia QUICKLAN 6055 5.3 SPLIT PAIRS EXPLANATION NOTE A LAN cable contains 8 conductors, twisted two by two thus forming 4 pairs: 1-2, 3-6, 4-5, 7-8. The error “SPLIT PAIRS” consists in the exchange of two conductors belonging to different pairs. -
Page 21: Cleaning
HT-Italia QUICKLAN 6055 6.3 CLEANING To clean the instrument use a soft dry cloth. Never use a wet cloth, solvents or water. 6.4 END OF LIFE CAUTION: this symbol indicates that equipment and its accessories shall be subject to a separate collection and correct disposal. -
Page 22: Service
HT-Italia QUICKLAN 6055 7.4.2 Optional accessories • Remote unit #3 and cable RJ45/RJ45 STP REM3 • Remote unit #4 and cable RJ45/RJ45 STP REM4 • Remote unit #5 and cable RJ45/RJ45 STP REM5 • Remote unit #6 and cable RJ45/RJ45 STP REM6 •... - Page 23 HT-Italia QUICKLAN 6055 Notes...
