Summary of Contents for Elma Instruments ELMA 46

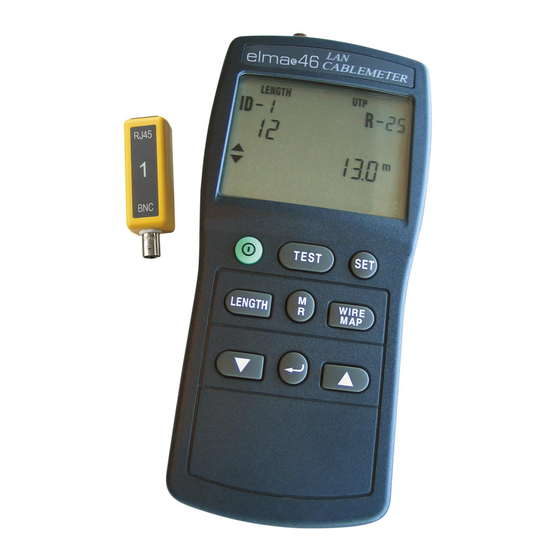

- Page 1 MANUAL ELMA 46 Dansk/norsk 3 - 11 12 – 19 Svensk English 20 - 27 EAN-nr: 5706445340040...
-
Page 2: Table Of Contents
Elma 46 Dansk/Norsk manual ......................4 Introduktion ........................ 4 Vedligeholdelse ......................4 2.1. Rengøring: ......................4 2.2. Batteri udskiftning: ....................4 Instrument oversigt ....................5 Specifikationer ......................6 Måling af kabel længde ..................6 Kabelfejl der kan måles ..................6 4.2.1... - Page 3 Elma 46 English manual ........................ 20 INTRODUCTION ....................... 20 MAINTENANCE ......................20 2.1.Cleaning : .........................20 2.2 . Battery replacement : ....................20 PRODUCT PROFILE ....................21 Specifikationer ......................22 Cable Length Measurements ................22 Failures Detected ....................22 4.2.1 Shorts ......................22 4.2.2 Opens ......................22 4.2.3...
-
Page 4: Dansk/Norsk Manual
STP (shielded twisted pair cable) og COAX (Coaxial cable) kabler. Elma 46 kan identificere kabelfejl, såsom afbrudte ledere, kortsluttede ledere, forkerte forbindelser og splittede par, på op til 8 forskellige kabel typer. Elma 46 inkludere et kabelbiblioteket der hurtigt giver adgang til de mest almindelige kabel typer. -
Page 5: Instrument Oversigt
(op til 99 målinger) 10 RJ45 stik: Standard 8-pin modular stik til forbindelse af TP kablerne UTP og FTP. 11 Terminatorer: BNC og RJ45 nummereret fra #1 til #8. (# 1 følger med Elma 46). 12 BNC konnektor: Til Coaxial kabler. v. 170309... -
Page 6: Specifikationer
Opløsning: Kabler < 100 meter: 0.5 meter Kabler > 100 meter: 1 meter 4.2 Kabelfejl der kan måles Specifikationer for de forskellige kabelfejl Elma 46 kan detektere. 4.2.1 Kortsluttet kabel Der kan detekteres en kortslutning indenfor: 0 til 350 meter Nøjagtighed af afstanden til en kortslutning... -
Page 7: Opsætning
Elma 46 5 Opsætning 5.1 Valg af længde enhed ved opstart: Meter (m) eller Fod (ft). 1. Sluk instrumentet med Tænd/Sluk (3) tasten, tryk og hold Length (5) tasten nede samtidigt med instrumentet, tændes med Tænd/Sluk (3) tasten, og vent indtil displayet viser 2. -
Page 8: Justering Af Kabellængden
Et kabels karakteristik kan variere op til 20% på grund af forskellige længdemålinger, forskellige produktioner og forskellige leverandører. For at opnå en mere præcis måling, kan Elma 46 justeres til den specifikke kabeltype, inden der testes for længde. For korrekt justering, skal man bruge et kendt reference kabel af den samme type der senere skal måles på, dette kabel skal forbindes direkte til instrumentet, og ikke... -
Page 9: Betjening
Kabel OK - Terminator nr. 1, Ingen terminator fundet, eller er fundet. Elma 46 ser ikke terminatoren Måles der på et coaxial kabel med terminator, vil instrumentet vise den totale modstand for kablet og terminatoren: ST = 49.0 Ω COAX Ved længdemåling af coaxial kabler, skal der ikke monteres terminator. -
Page 10: Kabellængdemåling
Kabellængdemåling Elma 46 kan måle kabellængden på både parsnoet kabler og coaxial kabler. Hvis instrumentet ikke er kaliberet til det aktuelle kabel, beregnes længden ud fra den af fabrikken fastsatte værdi. Hvis der ønskes en mere præcis længde måling, se kapitlet ”Kalibrering af kabellængde”. -
Page 11: Wire Map Funktionen (Pin Til Pin)
Wire Map funktionen kan sammen med terminatoren, kontrollere pin til pin forbindelserne i begge ender af kablet. Wire Map måle procedure. 1. Vælg kabeltype på kablet, der skal testes. 2. Forbind kablet til Elma 46 og terminatoren. 3. Tryk på WIRE MAP tasten (6). Instrument ende → Kablet OK. -
Page 12: Svensk Manual
Extra tillbehör Terminator Kit 2-4 for Elma 46 #2, #3 & #4, EAN-nr. 5706445340101. Extra tillbehör Terminator Kit 5-8 for Elma 46 #5, #6, #7 & #8, EAN-nr. 5706445340118 En patch kabel RJ-45 till RJ-45 30cm lång. RJ45 till RJ45 hon koppling/stick. -
Page 13: Produktprofil
10 RJ45 jack: Standard 8-pin modularjack för anslutning av UTP, FTP och STP kabel. 11 Terminatorer: BNC och RJ45 numrerade från # 1 till # 8. (# 1 kommer med Elma 46). 12 BNC kontakt: Anslutning av coaxial-kabel. v. 170309... -
Page 14: Specifikationer
Elma 46 4. Specifikationer Kabellängdsmätning Område: 1.0 till 350m (2-999 fot) Noggrannhet: 5% + 1m (5% +3fot) Kablar > 150 meter: 10% + 1m (10% + 3 fot) Upplösning: Mätning i fot: Kablar < 100 fot: 0.5 fot Kablar > 100 fot: 1fot Mätning i meter:... -
Page 15: Setupmöjligheter
Elma 46 5. SETUPMÖJLIGHETER 5.1 Välja längdenhet vid uppstart: Meter (m) eller Fot (ft). 1. Slå av instrumentet , tryck och håll Length (5) (längd)-knappen nere, tryck och håll - (3) knappen nere, tills det står 2. Tryck ▼eller ▲-(7) knapparna tills rätt längdenhet visas m eller f. -
Page 16: Kabellängdskalibrering
Elma 46 4. Tryck ▼▲-(7)knapparna tills vald kabelstorlek (AWG värdet på kabeln) visas, tryck sedan på ” ” (8) enter-knappen. AWG= American Wire Gauge (som beskriver diameter). 5. Tryck ▼▲-(7) knapparna för att fortsätta eller inte fortsätta funktionen (kalibrering av kabel), tryck sedan på... -
Page 17: Användning
Elma 46 Följ följande procedur om du vill gå tillbaks till fabriksinställningarna: 1. Från avstängt läge, 2. Håll TEST och ▼-knapparna nedtryckta samtidigt och tryck på -knappen Tills instrumentet visar “ ”. 3. Tryck ▲ för att välja YES eller NO, 4. -
Page 18: Kabellängdsmätning
Elma 46 Felmeddelandena är beskrivna i följande schema. Test fel (utan terminator) Test fel (med terminator) Feltyp Display Beskrivning Feltyp Display Beskrivning Visar hur kabeln är En kortslutning större än 0, ger ett större ansluten i den andra avstånd till felpunkten än det egentligen är. -
Page 19: Wiremap Kontroll
Elma 46 6.3 WIREMAP KONTROLL Använd wiremap-funktionen tillsammans med terminatorn för att kontrollera bägge ändarna av kabeln. Wiremap mätprocedur. 1. Välj kabeltyp. 2. Anslut instrument och terminator till kabeln. 3. Tryck på WIRE MAP-(6) knappen. Instrumentände → Kabeln OK. Terminatorände →... -
Page 20: English Manual
Elma 46 English manual 1 INTRODUCTION The LAN Cable Tester is an easy and effective cable tester with the ability to identify cable failures, check wiring, and measure cable length in the UTP (Unshielded twisted pair cable), FTP (Foil –... -
Page 21: Product Profile
Memory , Read : Data memory and read (99 sets) 10 RJ45 jack: Standard 8-pin modular jack for connecting UTP and FTP cable. 11 Terminators: Remote Identifiers #1 ~ #8.. (# 1 included with Elma 46). 12 BNC connector: connector for connecting coaxial cables v. 170309... -
Page 22: Specifikationer
Elma 46 4. Specifikationer Cable Length Measurements Range : 1.0 to 350m (2-999 ft) Accuracy : 5% + 1m (5% +3ft) Resolution : Measurement Units in Feet : Cables < 100 ft : 0.5 ft Cables > 100 ft :1ft Measurement Units in Meters. -
Page 23: Setup Selections
Elma 46 5. Setup Selections 5.1 Select length measurement units between feet ( ft ) and meters (m). 1. Turn off the tester, press and hold down SET key, then press and hold down power key, until display show LENGTH UNIT. -
Page 24: Calibrating Cable Length
Elma 46 6. Press ▼▲key until the desired “Beeper” enable or disable, then press enter key. 7. Press SET key to exit this mode. 5.4 Calibrating cable length The cable characteristics parameter is now defined by the factory settings for the cable selected. -
Page 25: Operating
Elma 46 6 Operating 6.1 Test cables: The TEST function tests the attached cable based on the cable’s compliance with the parameters stored in the tester for the selected cable. To test a cable, perform the following procedures. 1. Select cable type under test. -
Page 26: Cable Length Measurement
Alternately display an “s” with actual wire Short (near end) number of each wire shorted. Alternately display “o” with the number Open of each open wire Viser ledere med fejl fundet af Elma 46, Miswire ledere med fejl blinker. v. 170309... -
Page 27: Data Memory And Read Function
Elma 46 Data Memory and read function. 1. Press MR key each time, stores one set logged data in memory, LCD shows M and memory location numbers (01 to 99). If there is no test data it cannot perform this mode. - Page 28 v. 170309...
