Operating Manual
English
Handset Wireless
Användarmanual
Svenska
Trådlöst handset
OM-SLM9-0911(2)-DAIKIN
Part No.: R08019037014B
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Daikin SLM9
Summary of Contents for Daikin SLM9
- Page 1 TUE WED THU FRI SAT SUN ALL AUTO OVERRIDE O F F ROOM AUTO COOL HEAT Användarmanual TEMP. Svenska TEMP. TURBO QUIET SWING SLEEP Trådlöst handset MODE TURBO SWING QUIET DELAY TIMER TIMER TIMER SLEEP ON / OFF OM-SLM9-0911(2)-DAIKIN Part No.: R08019037014B...
- Page 3 Battery Batteri Type: AAA.R03 Typ: AAA.R03 Quantity: 2 pieces Kvantitet: 2 delar Disposal Requirements Avfallshanteringskrav [For European Union (EU) only] [För Europeiska Unionen (EU) endast] The batteries supplied with the controller are marked with this symbol. De batterier som medföljer kontrollen är märkta med denna symbol. This means that the batteries shall not be mixed with unsorted household waste.

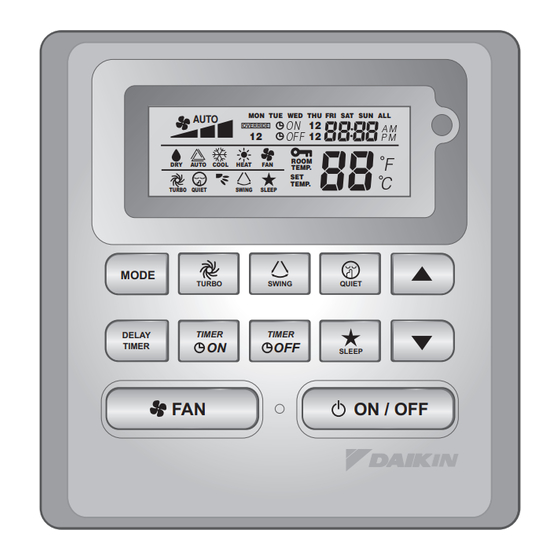

- Page 4 SLM9 Controller Indication TUE WED THU FRI SAT SUN ALL AUTO OVERRIDE O F F ROOM AUTO COOL HEAT TEMP. TEMP. TURBO QUIET SWING SLEEP MODE TURBO SWING QUIET DELAY TIMER TIMER TIMER SLEEP ON / OFF FUNCTION MODE Select operating Modes control (Cool/ Heat/ Auto/ Dry/ Fan)
-
Page 5: Mode Button
OPERATING INSTRUCTION MODE Button Press the MODE button to switch operation from COOL, HEAT*, AUTO*, DRY*, FAN. Check the display to see in which mode the control is set. *HEAT, AUTO and DRY are available for selected models only. TURBO Fan Speed Press the TURBO key once to activate Turbo fan speed. - Page 6 Table 1.1: Timer ON and Timer OFF key press and event sequence. TIMER ON KEY TIMER OFF KEY ON Timer 1 ON Timer 2 OFF Timer 1 OFF Timer 2 Deactivated Deactivated Deactivated Deactivated Activated Deactivated Activated Deactivated Deactivated Activated Deactivated Activated Activated...
-
Page 7: On/Off Button
DELAY TIMER Function Press the DELAY TIMER key once will activate the delay timer function for 1 hour. An indicator “OVERRIDE” will show on the LCD. Press the same key again will increase the setting to 2 hours. An indicator “OVERRIDE” will be shown. Subsequent press will deactivate the delay timer function. After the delay timer is completed, the delay timer function is deactivated and the logo is OFF. -
Page 8: Battery Backup
Pipe Water Temperature Bad/Fault Water Pump Error Hardware Error (Tact Switch Pin Short) Indoor Fan Feedback Error Fault Diagnosis (for inverter only) If there is any abnormal condition detected, SLM9 wired controller will blink the error code ERROR MEANING CODE NORMAL... - Page 9 ERROR MEANING CODE OUTDOOR PCB ERROR HIGH PRESSURE PROTECTION LOW PRESSURE PROTECTION COMPRESSOR MOTOR LOCK/COMPRESSOR OVERLOADED COMPRESSOR START-UP ERROR OUTDOOR DC FAN MOTOR LOCK AC INPUT OVER CURRENT EXV ERROR 4 WAY VALVE ERROR DISCHARGE PIPE OVERHEAT HEAT EXCHANGER OVERHEAT COMPRESSOR SENSOR SYSTEM ERROR HIGH PRESSURE SWITCH ERROR COMPRESSOR FEEDBACK DETECTION ERROR...
-
Page 10: Hardware Setting
HARDWARE SETTING The unit has 2 jumpers option to control the board function. Table 2.0: Summary of Hardware Settings OPTION With Jumper Without Jumper Set temp. range from 16°C – 30°C Set temp. range from 20°C – 30°C Set Temp. Range (Default) Disable turbo and quiet fan speed Enable turbo and quiet fan speed... - Page 11 MEMO...
-
Page 12: Delay Timer
SLM9 Kontrollindikation TUE WED THU FRI SAT SUN ALL AUTO OVERRIDE O F F ROOM AUTO COOL HEAT TEMP. TEMP. TURBO QUIET SWING SLEEP MODE TURBO SWING QUIET DELAY TIMER TIMER TIMER SLEEP ON / OFF FUNCTION MODE Välj driftlägen (Cool/Heat/Auto/Dry/Fan) - Page 13 BRUKSANVISNINGAR MODE-knappen Tryck på knappen MODE om du vill växla drift från COOL, HEAT*, AUTO*, DRY*, FAN. Kontrollera displayen för att se vilket läge som är inställt. *HEAT, AUTO och DRY finns endast på utvalda modeller. TURBO-fläktvarvtal Tryck på knappen TURBO en gång för att aktivera Turbo-fläktvarvtalet. Turbo-symbolen visas. Du inaktiverar Turbo-fläktvarvtalet och återgår till föregående fläktvarvtal genom att trycka på...
- Page 14 Tabell 1.1: Timer ON och Timer OFF knapptryckning och händelsesekvens. TIMER ON KEY TIMER OFF KEY ON Timer 1 ON Timer 2 OFF Timer 1 OFF Timer 2 Inaktiverad Inaktiverad Inaktiverad Inaktiverad Aktiverad Inaktiverad Aktiverad Inaktiverad Inaktiverad Aktiverad Inaktiverad Aktiverad Aktiverad Aktiverad Aktiverad...
- Page 15 DELAY TIMER-funktion Tryck på knappen DELAY TIMER en gång om du vill aktivera fördröjningstimerfunktionen i 1 timme. Indikatorn ”OVERRIDE” visas på LCD-skärmen. Tryck på samma knapp igen för att öka inställningen till 2 timmar. Indikatorn ”OVERRIDE” visas. Trycker du igen inaktiveras fördröjningstimerfunktionen. När fördröjningstimern är slutförd kommer fördörjningstimerfunktionen att inaktiveras och logotypen är OFF.
- Page 16 Rörvattentemperatur ganska dålig Rörvattentemperatur dålig/felaktig Vattenpumpfel Maskinvarufel (taktkopplingsstift kortslutet) Feedbackfel med inomhusfläkt Feldiagnos (endast för växelriktare) Den trådbundna fjärrkontrollen SLM9 blinkar felkoden om ett onormalt tillstånd detekteras FELKOD MEANING NORMAL FEL MED INOMHUSENHETENS KRETSKORT ONORMALT TILLSTÅND HOS DRÄNERINGSPUMP FRYSSKYDD (KYLNING)/VÄRMEVÄXLARE ÖVERHETTAS (VÄRMNING) ONORMAL TILLSTÅND HOS INOMHUSFLÄKTENS MOTOR...
- Page 17 FELKOD MEANING FEL MED UTOMHUSENHETENS KRETSKORT HÖGTRYCKSSKYDD LÅGTRYCKSSKYDD LÅS FÖR KOMPRESSORMOTOR/KOMPRESSOR ÖVERBELASTAD STARTFEL FÖR KOMPRESSOR LÅS FÖR DC-UTOMHUSFLÄKTENS MOTOR ÖVERSTRÖM PÅ AC-INGÅNG EXV-FEL FEL MED 4-VÄGSVENTIL UTLOPPSRÖR ÖVERHETTAT VÄRMEVÄXLARE ÖVERHETTAD FEL MED KOMPRESSORNS SENSORSYSTEM FEL MED HÖGTRYCKSVÄXLARE FEL MED KOMPRESSORNS FEEDBACKDETEKTERING FLÄKTMOTOR ÖVERBELASTAD/ÖVERSTRÖM/ONORMALT TILLSTÅND HOS SENSOR FEL MED SENSORNS AC-STRÖM TERMISTOR FÖR UTOMHUSLUFT KORTSLUTEN/ÖPPEN...
- Page 18 MASKINVARUINSTÄLLNING Enheten har 2 kopplingsalternativ för att styra panelfunktionen. Tabell 2.0: Sammanfattning av maskinvaruinställningar OPTION Medk koppling Utan koppling Ställ in temp.område från 16°C–30°C Ställ in temp. Ställ in temp.område från 20°C–30°C område (Standard) Disable turbo and quiet fan speed TURBO_QUIET Enable turbo and quiet fan speed (Standard)
- Page 19 ANTECKNINGAR...
