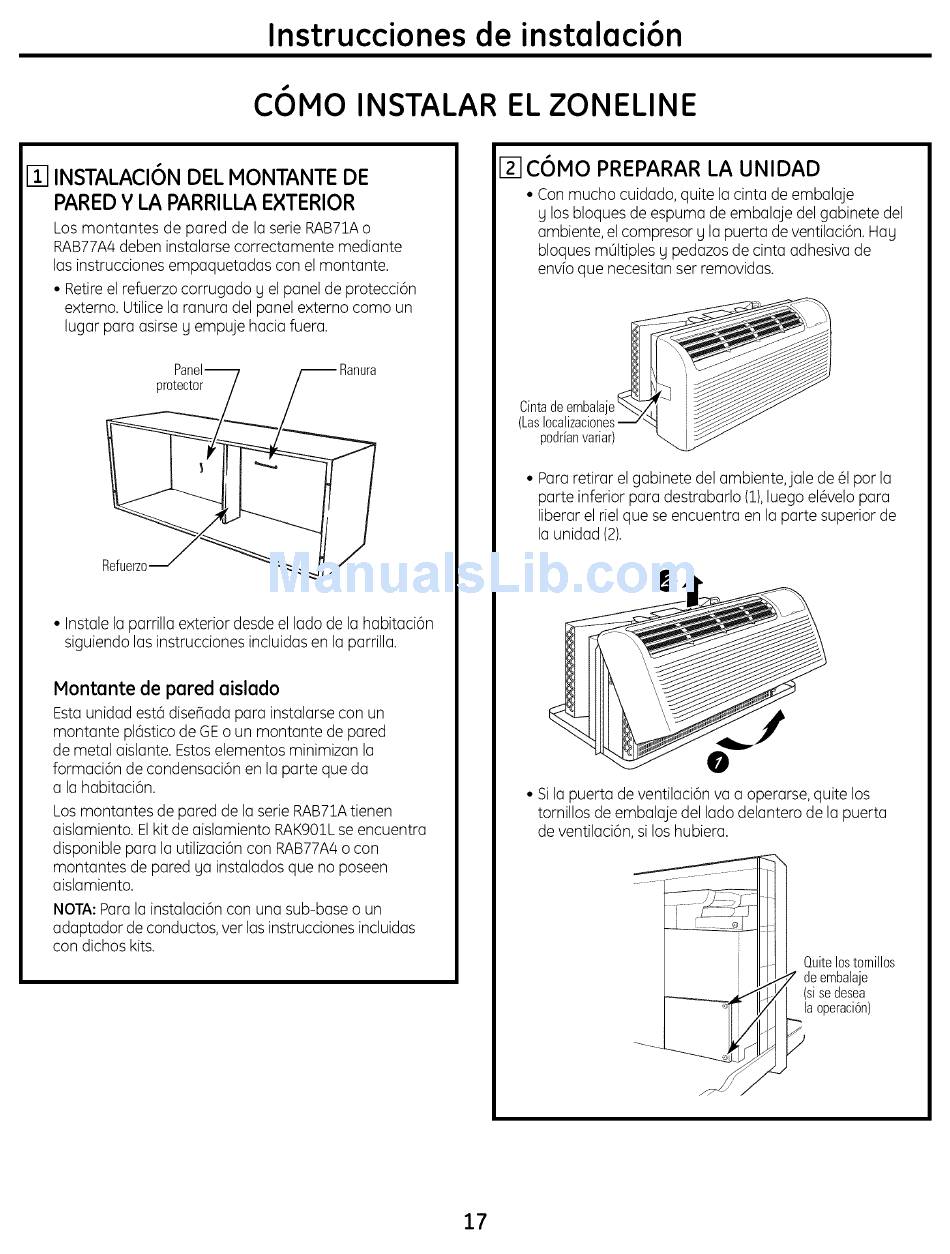

Instrucciones de instalaci6n
COMO INSTALAR EL ZONELINE
[] INSTALACION DEL MONTANTE DE
PARED Y LA PARRILLA EXTERIOR
Los montantes de pared de la serie RAB71Ao
RAB77A4deben instalarse correctamente mediante
las instrucciones empaquetadas con el montante.
• Retire el refuerzo corrugado g el panel de protecci6n
externo. Utilice la ranura del panel externo coma un
lugar para asirse g empuje hacia fuera.
protector
Refuerzo
• Instale la parrilla exterior desde el lado de la habitaci6n
siguiendo las instrucciones incluidas en la parrilla.
Montante de pared aislado
Esta unidad est6 dise_ada para instalarse con un
montante pldstico de
GE
o un montante de pared
de metal aislante. Estoselementos minimizan la
formaci6n de condensaci6n en la parte que da
a la habitaci6n.
Los montantes de pared de la serie RAB71Atienen
aislamiento. Elkit de aislamiento RAK901Lse encuentra
disponible para la utilizaci6n con RAB77A4o con
montantes de pared ga instalados que no poseen
aislamiento.
NOTA:Para la instalaci6n con una sub-base o un
adaptador de conductos, ver las instrucciones incluidas
con dichos kits.
C6MO
PREPARAR LA UNIDAD
• Con mucho cuidado, quite la cinta de embalaje
g los bloques de espuma de embalaje del gabinete del
ambiente, el compresor g la puerta de ventilaci6n. Hag
bloques mOItiplesg pedazos de cinta adhesiva de
env[o que necesitan ser removidas.
Cintade embala
(Las
podrian variar)
• Para retirar el gabinete del ambiente, jale de @1 p ar la
parte inferior para destrabarlo (1),luego el@velo para
liberar el riel que se encuentra en la parte superior de
la unidad (2).
• Si la puerta de ventilaci6n va a operarse, quite los
tornillos de embalaje del lado delantero de la puerta
de ventilaci6n, si los hubiera.
Quitelostornillos
de embalaje
(sisedesea
laoperaci6n)
17
