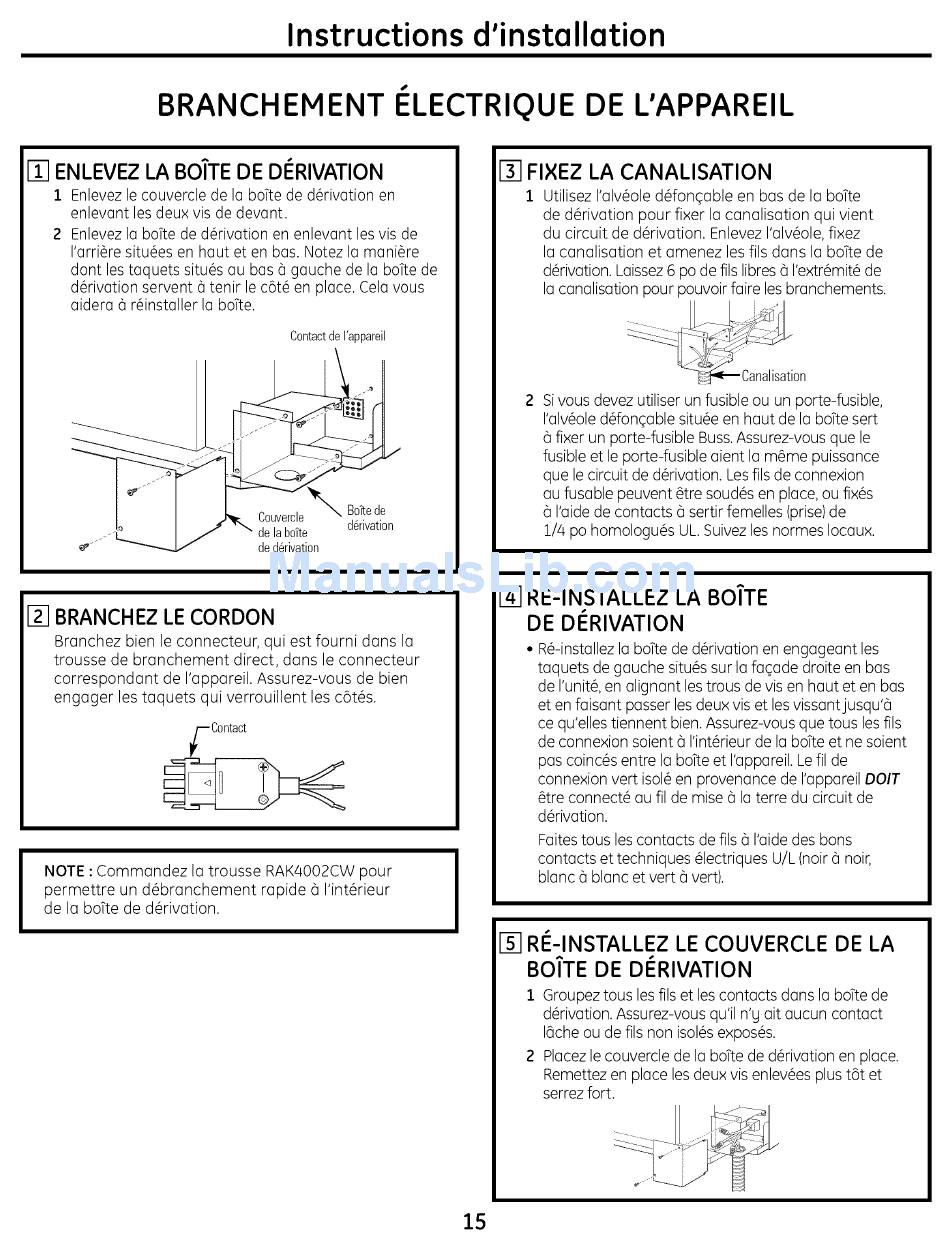

Instructions d'installation
BRANCHEMENT ELECTRIQUE DE L'APPAREIL
iTI ENLEVEZ LA BO/TE DE DI_RIVATION
1 Enlevezle couvercle de la boTtede d@rivationen
enlevant les deux vis de devant.
2 Enlevezla boTtede d@rivationen enlevant les vis de
I'arri@re situ@esen haut et en bas. Notez la mani@re
dont les taquets situ@sau bas a gauche de la boTtede
d@rivationservent a tenir le c6t@en place. Cela vous
aidera a r@installerla boTte.
Contact de I'appareil
Couvercle
de la boTte
f-
_" de d_rivation
Bottede
d_rivation
[] FIXEZ LA CANALISATION
1 Utilisez I'alv_ole d6fonqable en bas de la boTte
de d6rivation pour fixer la canalisation qui vient
du circuit de d6rivation. Enlevez I'alv6ole, fixez
la canalisation et amenez les ills dans la boTtede
d6rivation. Laissez6 po de ills libresa I'extr6mit6de
la canalisation pour pouvoir faire les branchements.
2 Si vous devez utiliser un fusible ou un porte-fusible,
I'alv6ole ddonqable situ@ en haut de la boTtesert
fixer un porte-fusible Buss.Assurez-vous que le
fusible et le porte-fusible aient la m6me puissance
que le circuit de d6rivation. Lesills de connexion
au fusable peuvent 6tre soud6s en place, ou fix6s
I'aidede contacts a sertir femelles (prise)de
1/4 po homologu6s UL. Suivez les normes Iocaux.
121BRANCHEZ LE CORDON
Bronchez bien le connecteur, qui est fourni dons Io
trousse de bronchement direct, dons le connecteur
correspondont de I'opporeil. Assurez-vous de bien
engoger les toquets qui verrouillent les c6t#s.
Contact
NOTE : Commandez Io trousse RAK4002CW pour
permettre un d6branchement rapide 8 I'int6rieur
de la boTte de d6rivation.
_-I RI_-INSTALLEZ LA BO/TE
DE DI_RIVATION
• R6-installez la boTtede d6rivation en engogeant les
taquets de gauche situ6s sur la faqade droite en bas
de I'unit6, en alignant les trous de vis en haut et en bas
et en faisant passer les deux vis et les vissantjusqu'a
ce qu'ellestiennent bien.Assurez-vous que tous lesills
de connexion soient a I'int6rieur de la boTteet ne soient
pas coinc6s entre la boTteet I'appareil. Lefil de
connexion vert isol6en provenance de I'appareilDOlT
6tre connect6 au fil de mise 8 la terre du circuit de
d6rivation.
Faitestous lescontacts de ills a I'aidedes bons
contacts et techniques 61ectriquesU/L (noir 8 noir,
blanc 8 blanc et vert 8 vert).
151RI_-INSTALLEZ LE COUVERCLE DE LA
BO/TE DE DI_RIVATION
1 Groupez tousles ills et lescontacts dans Io boTtede
d6rivation. Assurez-vous qu'il n'y ait aucun contact
lache ou de ills non isol6sexpos6s.
2 Plucezle couvercle de la boTtede d6rivation en place.
Remettezen place les deux vis enlev6es plus t6t et
serrez fort.
