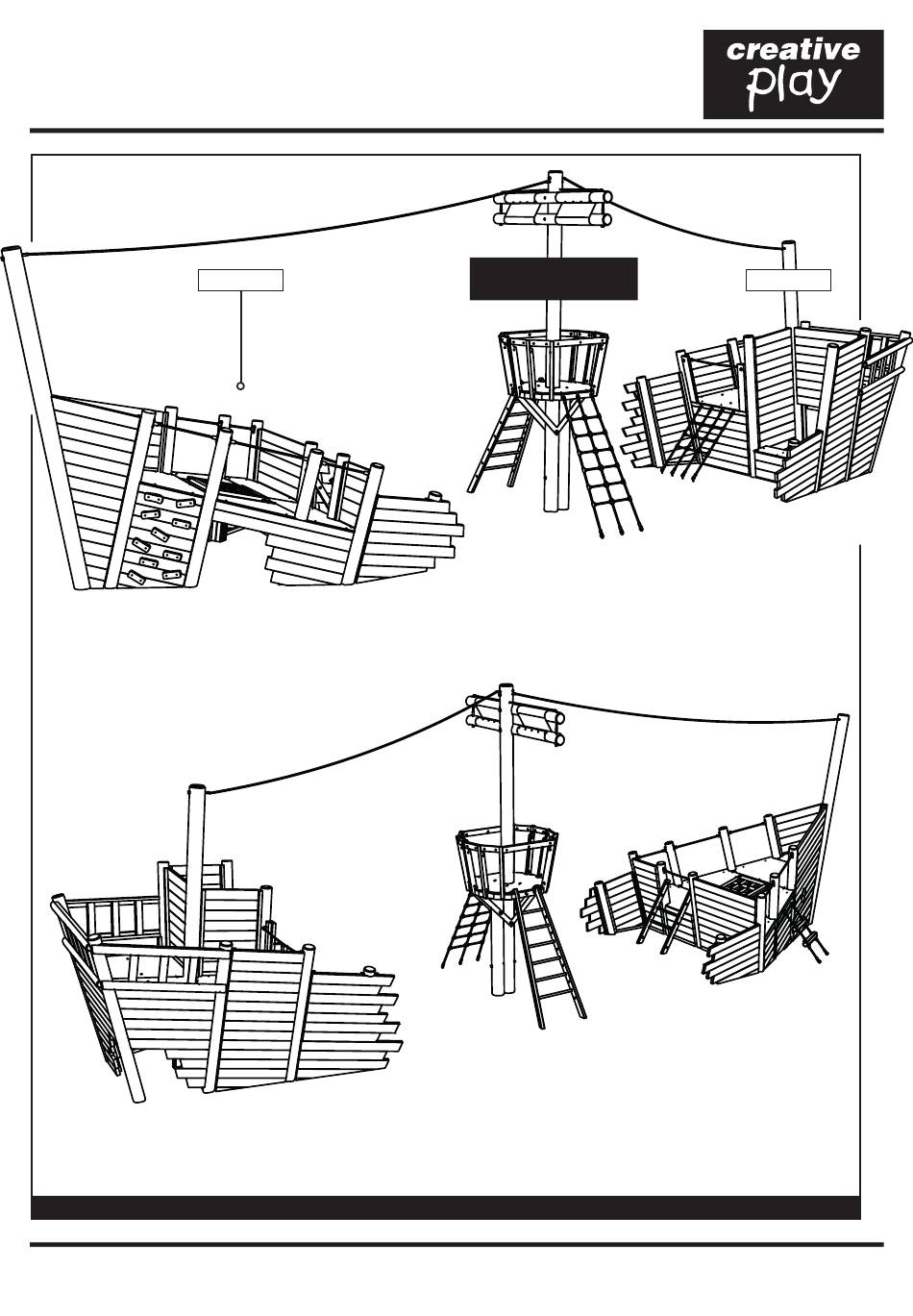

VOY124(B) - CROWS NEST
Installation Instructions
VOY124(B)
VOY124(A)
VOY124(C)
INSTRUCTIONS FOR VOY124(B) ONLY - SEE (A) BOW & (C) STERN
REF: VOY124(B)
pg 1 of 16
30/04/2018 - PDS

Advertisement

loading
Need help?

Need help?

Do you have a question about the CROWS NEST and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Creative Play CROWS NEST

  • Page 1 VOY124(B) - CROWS NEST Installation Instructions VOY124(B) VOY124(A) VOY124(C) INSTRUCTIONS FOR VOY124(B) ONLY - SEE (A) BOW & (C) STERN REF: VOY124(B) pg 1 of 16 30/04/2018 - PDS...
  • Page 2: Parts Required

    PARTS REQUIRED VOY124(B) VOY124(B) VOY124(B) VOY124(B) VOY124(A) - FULL ROUND TIMBERS x1 (PAIR) CROWS NEST SUPPORT BARS CANVAS SAIL REF: VOY124(B) pg 2 of 16 30/04/2018 - PDS...
  • Page 3 CROWS NEST LADDER CROWS NEST NET CLIMBER NET CLIMBER SUPPORT INDIVIDUAL ROPE (RIGGING) x1 (SET) x1 (SET) x1 (inc loose with crows nest CNC4 - TIMBER SET (3) CNC5 - TIMBER SET (3) HEXA GRIP FLOOR REF: VOY124(B) pg 3 of 16...
  • Page 4 PARTS REQUIRED 250MM - x2 425MM - x1 440MM - x1 600MM - x1 800MM - x1 656.M12 102005-0 349.82.M12 (THREADED BAR) 102003-01 0B / N1 (SET) 2B / N2 (SET) 274.M12X150 97.M8X80CSK 656.M10 REF: VOY124(B) pg 4 of 16 30/04/2018 - PDS...
  • Page 5 PARTS REQUIRED 274.M12X320 97.M8X180CSK REF: VOY124(B) pg 5 of 16 30/04/2018 - PDS...
  • Page 6 SURFACING - OVERALL AREA = MINIMUM SPACE = SURFACE AREA 3447 1369 - 1431 - 3409 Y 1055mm *SURFACE AREA CORNERS OF THE SURFACING AREA CAN BE RADIUSED (SEE NEXT PAGE) REF: VOY124(B) pg 6 of 16 30/04/2018 - PDS...
  • Page 7 SURFACING - OVERALL AREA 5183 1790 *SURFACE AREA CORNERS OF THE SURFACING AREA CAN BE RADIUSED REF: VOY124(B) pg 7 of 16 30/04/2018 - PDS...
  • Page 8: Foundation Details

    FOUNDATION DETAILS DATUM POINT 610mm Y axis dimensions will be shown HORIZONTAL X axis dimensions will be shown VERTICAL NOTES: 1) DATUM POINT FOUNDATION MEASUREMENTS WILL BE TAKEN FROM FROM THE DATUM POINT - THIS IS LABELLED DP 2) GROUND LEVEL ALL MEASUREMENTS FOR DEPTHS AND HEIGHTS ARE TAKEN FROM FISINHED GROUND LEVEL - THIS IS LABELLED FGL 3) DIRECTION OF FOUNDATIONS FOUNDATIONS ARE MEASURED TO THE CENTRE OF THE POST AT FGL - THE REMAINDER OF THE POST (IN THE GROUND) IS SHOWN TO...
  • Page 9 FOUNDATIONS ALL POSTS WILL BE VOY124(B) 1200 1900 LADDER - 1605 NET CLIMBER 1000 Y 1055mm REF: VOY124(B) pg 9 of 16 30/04/2018 - PDS...
  • Page 10 FOUNDATIONS 4950 1832 1832 -850 REF: VOY124(B) pg 10 of 16 30/04/2018 - PDS...
  • Page 11: Installation Instructions

    CUT / SLABBED SECTION IS FACING ‘INWARDS’ M12X600 (THREADED BAR) M12X800 (THREADED BAR) POSITION THE CROWS NEST ASSEMBLY ONTO THE TIMBERS USING - 349.82.M12X250 / 349.82.M12X425 / 656.M12 / 102003-01 / 102005-0 MARKED * REF: VOY124(B) pg 11 of 16 30/04/2018 - PDS...
  • Page 12 TO ENSURE THEY CAN BE SECURELY TIGHTENED 102003-01 SECURE THE HEXA GRIP FLOOR TO THE CROWS NEST USING - TORKTAINER SETS 2B/N2 (FLOOR IS SUPPLIED ON THE CROWS NEST BUT NOT SECURED) 2B/N2 (SET) REF: VOY124(B) pg 12 of 16 30/04/2018 - PDS...
  • Page 13 ENSURE THE HEXA GRIP FLOOR IS POSITIONED CORRECTLY ‘CUT-OUT’ SECTIONS ARE FOR THE LADDER (SQUARE HOLE SIDE) ATTACH THE LADDER AND CNC4 TIMBERS TO THE CROWS NEST USING - 274.M12X150 / 656.M12 / 102003-01 - QUANTITY X 3 REF: VOY124(B)
  • Page 14 INSTALLATION INSTRUCTIONS SCREW THROUGH THE HEXA GRIP FLOOR INTO THE CNC4 TIMBERS USING - 97.M8X80CSK (QTY x 2) 97.M8X80CSK ATTACH NET CLIMBER TO THE NET CLIMBER SUPPORT USING - 656.M12 656.M10 NOTES: CAPS WILL NOT BE REQUIRED AS THE SUPPORT WILL BE INSTALLED BELOW FINISHED GROUND LEVEL REF: VOY124(B)
  • Page 15 INSTALLATION INSTRUCTIONS ATTACH NET CLIMBER & CNC5 TIMBER SET TO THE CROWS NEST USING - 656.M12 / 102003-01 (QTY x 3) & 97.M8X80CSK (QTY x2) BOLT TIMBERS C TO TIMBER A - MAST USING - 274.M12X320 / 656.M12 / 102003-01 (QTY x 2)
  • Page 16 INSTALLATION INSTRUCTIONS FURTHER SECURE THE C TIMBERS TO THE MAST WITH ‘RIGGING ROPE’ USING - 656.M12 / 102005-0 (QTY x 2) & 97.M8X180CSK NOTES: USE THE 180 SCREWS TO FURTHER SECURE THE TIMBERS 97.M8X180CSK ATTACH THE CANVAS SAILS TO THE C TIMBERS USING - 97.M8X80CSK NOTES: THE CANVAS SAILS ARE ATTACHED IN A FIGURE...
