Kurzanleitung DE
Quick-start guide EN

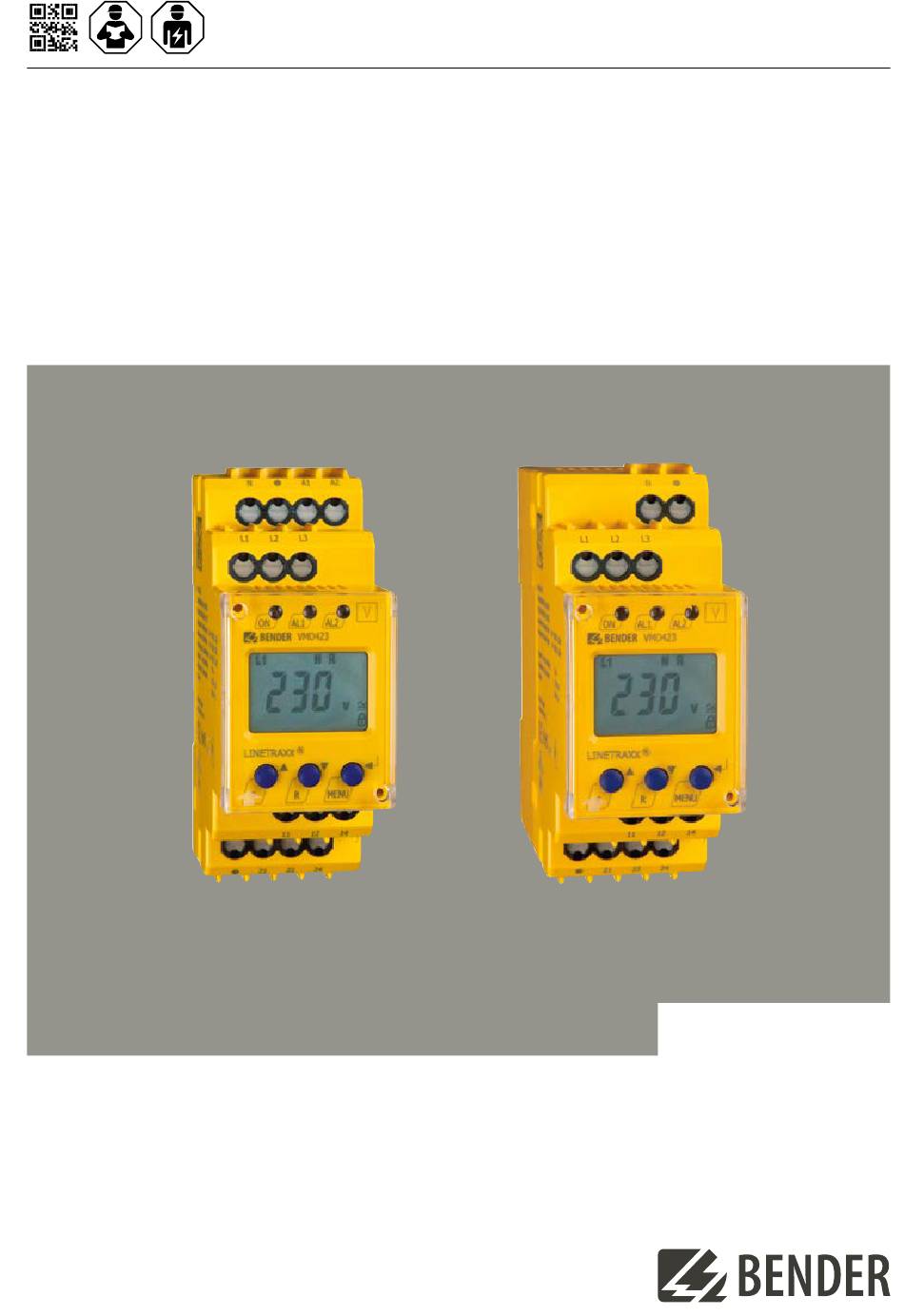

LINETRAXX® VMD423-D-1/2 – VMD423H
Spannungs- und Frequenzrelais
zur Überwachung von 3(N)AC-Systemen mit 0...500 V auf Über- und Unterspannung
sowie auf Über- und Unterfrequenz
Voltage and frequency monitor
for monitoring of 3(N)AC systems up to 0...500 V for undervoltage, overvoltage,
underfrequency, overfrequency
VMD423-D
VMD423H
VMD423x_D00139_01_Q_DEEN/12.2023

Advertisement

loading
Need help?

Need help?

Do you have a question about the LINETRAXX VMD423H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Bender LINETRAXX VMD423H

  • Page 1 Kurzanleitung DE Quick-start guide EN LINETRAXX® VMD423-D-1/2 – VMD423H Spannungs- und Frequenzrelais zur Überwachung von 3(N)AC-Systemen mit 0…500 V auf Über- und Unterspannung sowie auf Über- und Unterfrequenz Voltage and frequency monitor for monitoring of 3(N)AC systems up to 0…500 V for undervoltage, overvoltage, underfrequency, overfrequency VMD423-D VMD423H...
  • Page 2: Bestimmungsgemäße Verwendung

    LINETRAXX® VMD423-D-1/2 – VMD423H VMD423x VME423x Spannungs- und Frequenzrelais Voltage and frequency monitor Diese Kurzanleitung ersetzt nicht das Handbuch! This quick-start guide does not replace the manual! Kurzanleitung für folgende Geräte Quick-start guide for the following devices Nennspannung U Versorgungsspannung U Art.-Nr.
  • Page 3: Montage

    LINETRAXX® VMD423-D-1/2 – VMD423H Abmessungen Dimensions 45 70,5 45 70,5 66,5 31,1 47,5 74,5 VMD423-D VMD423H Maßangabe in mm Dimensions in mm Montage Mounting Click & Click! Montage auf Hutschiene | DIN rail mounting Schraubbefestigung | Screw mounting VMD423x_D00139_01_Q_DEEN/12.2023...
  • Page 4 LINETRAXX® VMD423-D-1/2 – VMD423H Anschluss Wiring 3NAC L1 L2 L3 MENU Anschlüsse Klemme/Terminal Connections Anschluss der Versorgungsspannung U (nur VMD423-D) A1, A2 Connection of supply voltage U (VMD423-D only) Anschluss an das zu überwachende System L1, L2, L3, (N) Connection to the system to be monitored Alarm-Relais K1 11, 12, 14 Alarm relay K1...
  • Page 5: Factory And User Settings

    LINETRAXX® VMD423-D-1/2 – VMD423H Werks- und Benutzereinstellung Factory and user settings Eigene Einstellungen / Einstellbereich / Menu Parameter FAC¹ AL-LED User setting Setting range < U 184 V VMD423: 10…500 V > U1 264 V VMD423H: 70…500 V > U2 (10 min) 253 V U Hys 1 %…40 %...
  • Page 6: Technische Daten

    LINETRAXX® VMD423-D-1/2 – VMD423H Eigene Einstellungen / Einstellbereich / Menu Parameter FAC¹ AL-LED User setting Setting range 0.1 s 0 s…300 s 30 s L1, L2, L3 3Ph/3 n  1 Werkseinstellungen/factory settings * nur bei LEd = off, ** nur bei LEd = on, *** je nach Einstellung LEd * only when LEd = off, ** only when LEd = on, *** depending on LEd setting Technische Daten Technical data...
  • Page 7: Eu-Konformitätserklärung

    LINETRAXX® VMD423-D-1/2 – VMD423H VMD423H: VMD423H: Versorgungsspannung U ......interne Versorgung aus U Supply voltage U ..........internal supply from U Frequenzbereich U .............. 40…65 Hz Frequency range U ............... 40…65 Hz Eigenverbrauch ................≤ 5 VA Power consumption ..............≤ 5 VA Messkreis Measuring circuit Messbereich (Effektivwert) (L-N).
  • Page 8 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
