Summary of Contents for Bender LINETRAXX RCMS150 Series
Page 1

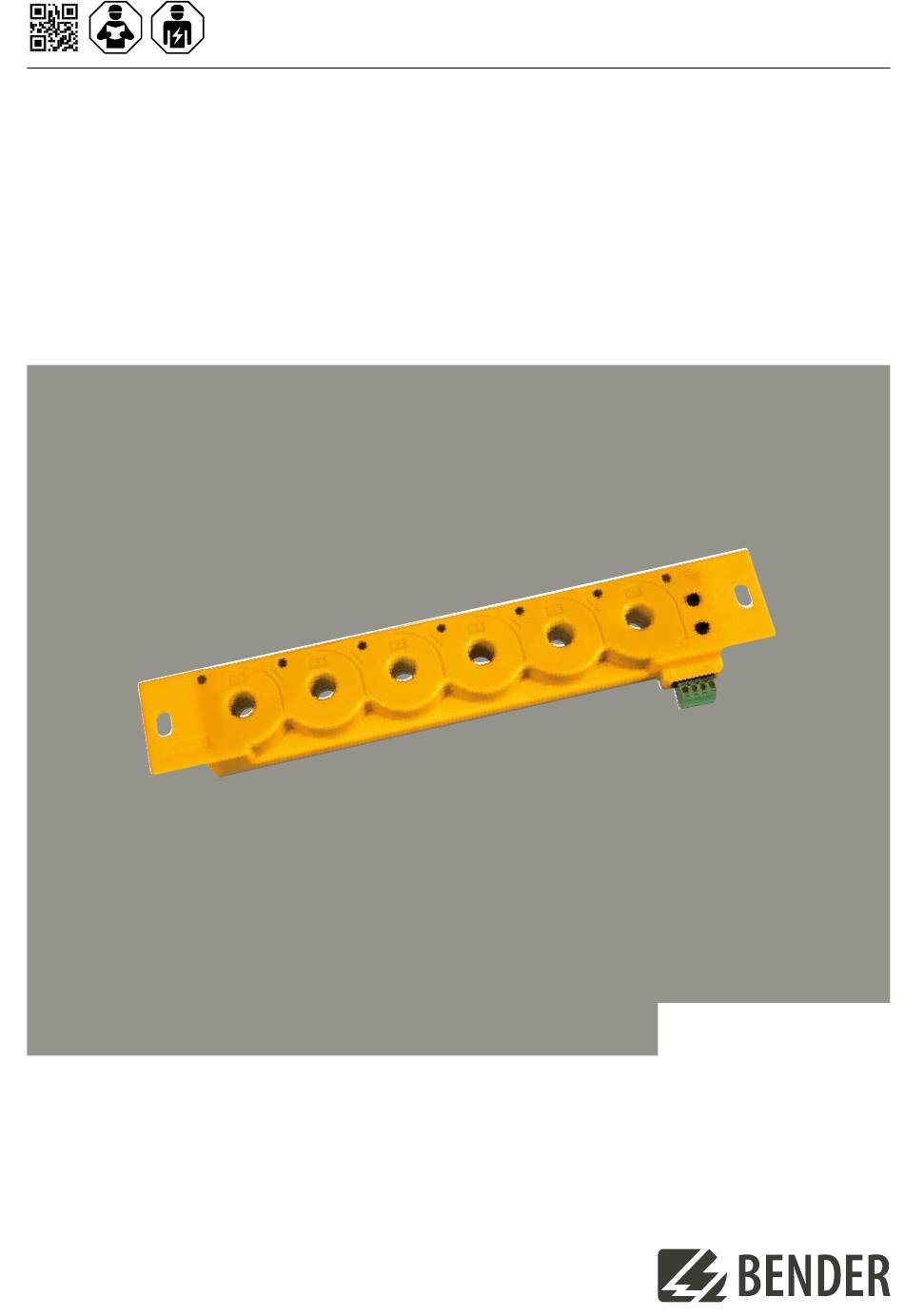

Kurzanleitung DE Quick-start guide EN LINETRAXX® RCMS150 Serie / series Differenzstrom-Überwachungssystem Typ B mit integrierten Messstromwandlern für geerdete AC/DC-Systeme (TN- und TT-Systeme) Residual current monitor type B with integrated measuring current transformers for earthed AC/DC systems (TN and TT systems) RCMS150_D00259_03_Q _DEEN/ 02.2024...
Scope of delivery • RCMS150… • RCMS150… • Kurzanleitung DE/EN • Quickstart guide DE/EN • Bender-Sicherheitshinweise • Bender safety information Handbuch Manual Bestimmungsgemäße Verwendung Intended use Die Geräte RCMS150… sind zur Messung von Differenz- The RCMS150… devices are suitable for measuring resi- strömen bis I...
LINETRAXX® RCMS150 Serie / series Abmessungen (mm), Dimension diagram (mm), Anzeige- und Bedienelemente Display and operating elements A B + - ON/COM 1 Slot for screw mounting Öffnung für Schraubbefestigung Alarm-LEDs für die Kanäle K1…6 (gelb) 2 Alarm LEDs for the channels K1…6 Leitungsdurchführung der Messstromwandler für die Kanäle K1…6 3 Line feed-through of the measuring CTs for the channels K1…6 ON-LED: Betriebs-LED (grün)
LINETRAXX® RCMS150 Serie / series Anschluss Connecting the device ! Lebensgefahr durch elektrischen Strom! ! Risk of electric shock! efahr anger Befolgen Sie die grundlegenden Sicherheitsregeln Follow the basic safety rules when working with für die Arbeit mit elektrischem Strom. Beachten electricity.
Page 5
LINETRAXX® RCMS150 Serie / series Inbetriebnahme Commissioning 1. RCMS150… montieren. 1. Mount the RCMS. 2. Bus-Adresse einstellen. 2. Set the bus address. Achten Sie bei der Vergabe der Bus-Adressen When assigning the bus addresses make sure darauf, dass auf dem Bus jede Adresse nur einmal that each address is only assigned once on the vergeben wird! bus!
LINETRAXX® RCMS150 Serie / series 5. RCMS150… an Versorgungsspannung anschlie- 5. Connect the RCMS150 to the supply voltage ßen (DC 24 V) (DC 24 V) • RCMS150 (BMS-Bus) • RCMS150 (BMS-Bus) Die eingestellte BMS-Bus-Adresse wird nach dem The ON LED flashes to indicate the set BMS bus Einschalten oder einer Adressänderung durch das address after the device has been switched on or Blinken der ON-LED angezeigt: Einerstelle –...
LINETRAXX® RCMS150 Serie / series Technische Daten Technical data ( )* = Werkseinstellung ( )* = Factory settings Bemessungsspannung ................300 V Rated insulation voltage ............... 300 V Überspannungskategorie ................III Overvoltage category ...................III Versorgungsspannung Power supply Versorgungsspannungsbereich U ............DC 24 V Nominal supply voltage U ..............DC 24 V Arbeitsbereich U...
