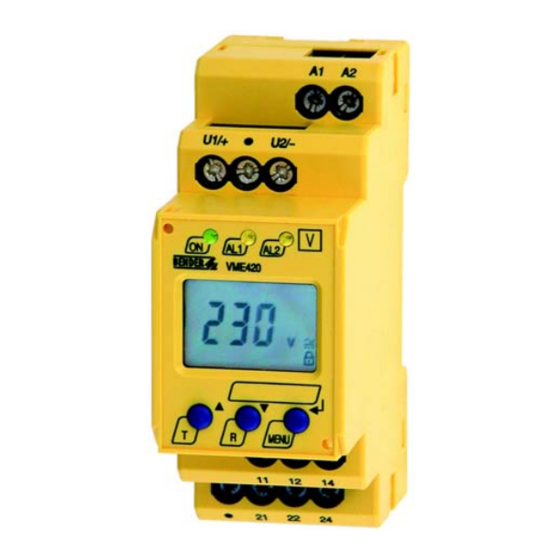

VME420
Spannungs- und Frequenzrelais
zur Überwachung von AC/DC-Systemen mit 0...300 V und 15...460 Hz auf Über- und
Unterspannung sowie auf Über- und Unterfrequenz
Voltage and frequency monitor
for monitoring AC/DC systems of 0...300 V, 15...460 Hz for undervoltage, overvoltage, underfre-
quency, overfrequency
VME420_D00026_00_Q_DEEN/07.2019
Quickstart DE/EN
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bender VME420
Summary of Contents for Bender VME420
- Page 1 VME420 Spannungs- und Frequenzrelais zur Überwachung von AC/DC-Systemen mit 0…300 V und 15…460 Hz auf Über- und Unterspannung sowie auf Über- und Unterfrequenz Voltage and frequency monitor for monitoring AC/DC systems of 0…300 V, 15…460 Hz for undervoltage, overvoltage, underfre- quency, overfrequency VME420_D00026_00_Q_DEEN/07.2019...
-
Page 2: Ordering Information
B98060008 Mounting clip for screw mounting (1 piece per device, accessories) Bestimmungsgemäße Verwendung Indended Use Das Spannungsrelais VME420 überwacht AC/ The voltage monitor VME420 monitors AC/DC DC-Systeme im Frequenzbereich DC/15…460 systems in the frequency range DC/15…460 Hz Unterspannung, Überspannung, for undervoltage, overvoltage, underfrequency Unterfrequenz oder Überfrequenz. -
Page 3: Montage
VME420 Abmessungen Dimensions 36 mm Montage Mounting Click & Click! Variante A / Option A: Variante B / Option B: Montage auf Hutschiene / DIN rail mounting Schraubbefestigung / Screw mounting VME420_D00026_00_Q_DEEN/07.2019... - Page 4 3. Nach Anlegen der Messspannung und der 3. After connecting the measuring voltage and Versorgungsspannung führt das VME420 bei the supply voltage, the VME420 performs the der ersten Inbetriebnahme die Preset- preset function at the first start-up, see follo- Funktion...
- Page 5 VME420 Preset-Funktion / Werkseinstellung Preset function/ factory setting Bei erster Inbetriebnahme stellen sich in During the first start-up process the following Abhängigkeit von U automatisch vordefinierte response values are automatically set related Ansprechwerte ein: to U Ansprechwert Überspannung (> U) 1,1 U Response value overvoltage (>...
- Page 6 VME420 Eigene Einstellungen (Übersicht) User settings (overview) Menu Parameter Eigene Einstellungen / User setting Einstellbereich / Setting range AL-LED U< PRESET oder 6. . . 300 V U> U Hys 1. . . 40 % HZ< 1+2* PRESET oder 6. . . 500 Hz Hz>...
-
Page 7: Technische Daten
VME420 Technische Daten Technical data Tabellarische Daten Data in tabular form ( )* = Werkseinstellung ( )* = factory setting Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Bemessungsspannung ............250 V Rated insulation voltage ........... 250 V Bemessungs-Stoßspannung / Überspannungskategorie 4 kV / III... - Page 8 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Gruenberg • Germany Londorfer Str.
