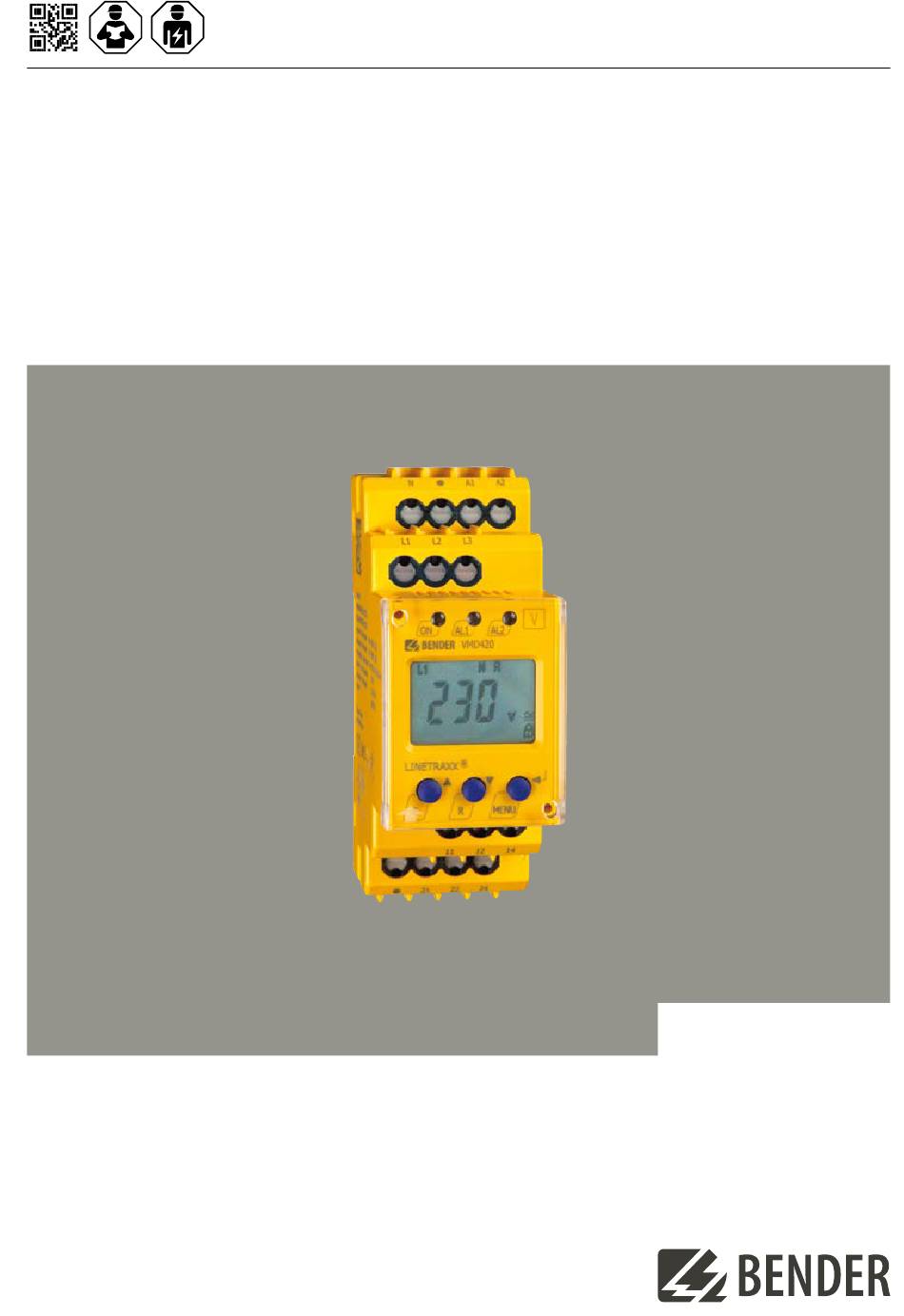

LINETRAXX® VMD420
Spannungs- und Frequenzrelais
zur Überwachung von 3(N)AC-Systemen mit 0...500 V auf Über- und Unterspannung, Über- und
Unterfrequenz, Phasenfolge, Phasenausfall, Asymmetrie
Voltage and frequency monitor
for monitoring of 3(N)AC systems up to 0...500 V for undervoltage, overvoltage, underfrequency,
overfrequency, phase sequence, phase failure, asymmetry
VMD420_D00137_03_Q_DEEN/01.2024
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Bender LINETRAXX VMD420
Summary of Contents for Bender LINETRAXX VMD420
- Page 1 Kurzanleitung DE Quick-start guide EN LINETRAXX® VMD420 Spannungs- und Frequenzrelais zur Überwachung von 3(N)AC-Systemen mit 0…500 V auf Über- und Unterspannung, Über- und Unterfrequenz, Phasenfolge, Phasenausfall, Asymmetrie Voltage and frequency monitor for monitoring of 3(N)AC systems up to 0…500 V for undervoltage, overvoltage, underfrequency, overfrequency, phase sequence, phase failure, asymmetry VMD420_D00137_03_Q_DEEN/01.2024...
- Page 2 LINETRAXX® VMD420 VMD420 VMD420 Spannungs- und Frequenzrelais Voltage and frequency monitor Diese Kurzanleitung ersetzt nicht das Handbuch! This quick-start guide does not replace the manual! Kurzanleitung für folgende Geräte Quick-start guide for the following devices Nennspannung U Versorgungsspannung U Handbuch Nr./ Typ/Type Klemme/Terminal Art.-Nr./Art.-No.
-
Page 3: Montage
LINETRAXX® VMD420 Abmessungen Dimensions 45 70,5 31,1 47,5 74,5 Maßangabe in mm Dimensions in mm Montage Mounting Click & Click! Montage auf Hutschiene | DIN rail mounting Schraubbefestigung | Screw mounting Anwendung in Schienenfahrzeugen nach DIN EN Application in railway vehicles according to DIN 45545-2:2016! Beträgt der Abstand zu benach- EN 45545-2:2016! If the horizontal or vertical dis- barten Komponenten, die nicht die Anforderung... - Page 4 LINETRAXX® VMD420 Anschluss Wiring L1 L2 L3 MENU Anschlüsse Klemme/ Terminal Connections Anschluss der Versorgungsspannung U A1, A2 Connection of supply voltage U L1, L2, L3, (N) Anschluss an das zu überwachende System Connection to the system to be monitored Alarm-Relais K1 11, 12, 14 Alarm relay K1...
- Page 5 LINETRAXX® VMD420 Preset-Funktion/Werkseinstellung Preset function/factory setting Bei erster Inbetriebnahme stellen sich in Abhängigkeit During the first start-up process the following response von U automatisch vordefinierte Ansprechwerte ein: values are automatically set related to U Ansprechwert Überspannung (> U) 1.1 U Response value overvoltage (>...
- Page 6 LINETRAXX® VMD420 Eigene Einstellungen (Übersicht) User settings (overview) Eigene Einstellungen/ Einstellbereich/ Menu Parameter FAC¹ AL-LED User setting Setting range < U PRESET > U PRESET 500 V U Hys 1…40 % 5…30 % 1+2* < Hz PRESET 10 Hz 1+2* >...
-
Page 7: Technische Daten
LINETRAXX® VMD420 Eigene Einstellungen/ Einstellbereich/ Menu Parameter FAC1 AL-LED User setting Setting range 0…300 s 0.5 s 0…300 s L1, L2, L3 3Ph/3 n 3Ph/3 n 1 Werkseinstellungen/factory settings * nur bei LEd = off, ** nur bei LEd = on, *** je nach Einstellung LEd * only when LEd = off, ** only when LEd = on, *** depending on LEd setting Technische Daten Technical data... -
Page 8: Eu-Konformitätserklärung
Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
