Walker Edison Sloane BR6DSLDR-T Manual

Walker Edison Sloane BR6DSLDR-T Manual

6-drawer solid wood dresser
Hide thumbs Also See for Sloane BR6DSLDR-T:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

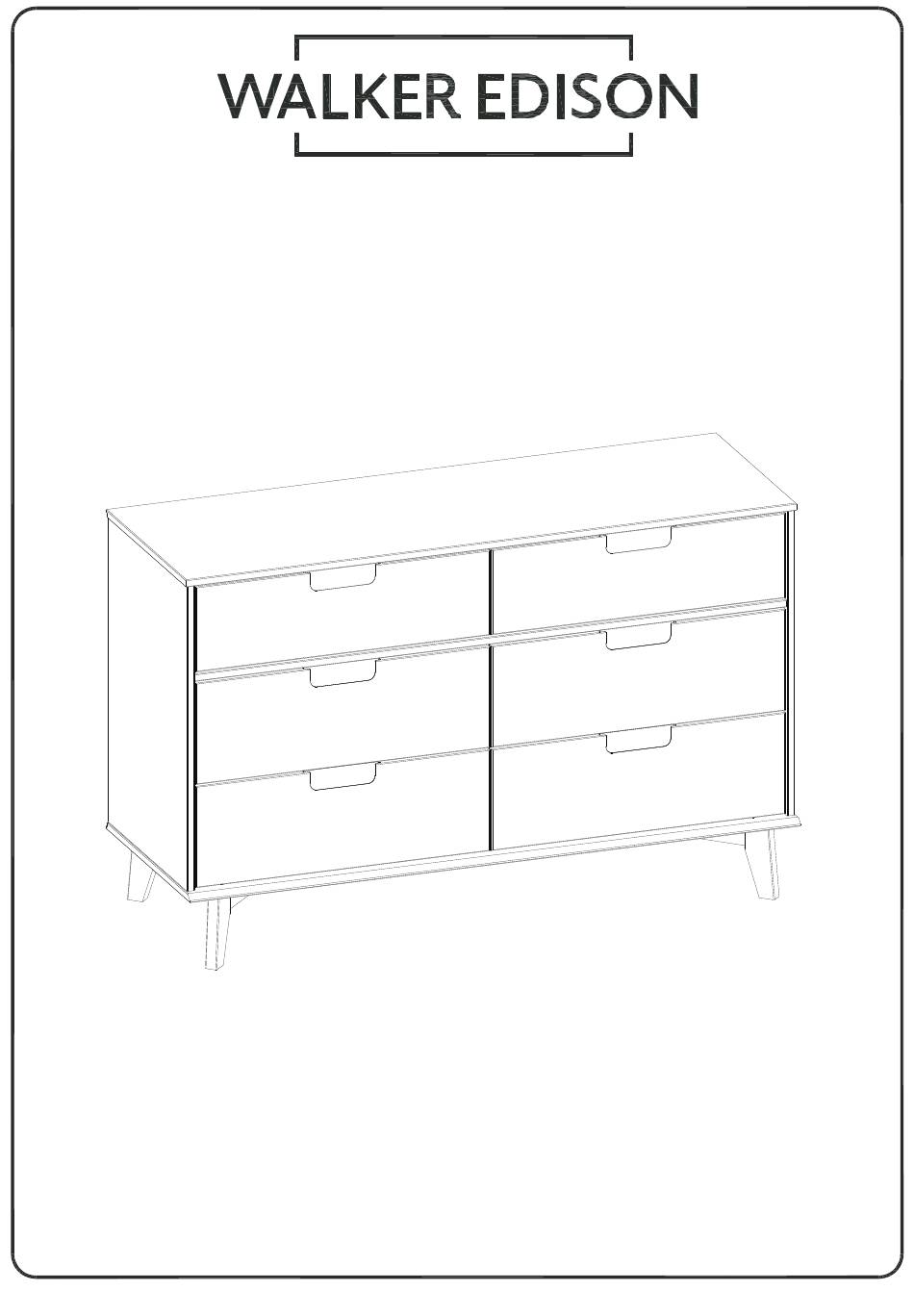

TM
Sloane 6-Drawer
Solid Wood Dresser
SKU# BR6DSLDR-T
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com
Copyright
2024
by Walker E dison F urniture Co., LLC. All rights reserved .
Revised 12/2024-V2
1
©

Advertisement

loading
Need help?

Need help?

Do you have a question about the Sloane BR6DSLDR-T and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Walker Edison Sloane BR6DSLDR-T

Summary of Contents for Walker Edison Sloane BR6DSLDR-T

  • Page 1 Sloane 6-Drawer Solid Wood Dresser SKU# BR6DSLDR-T LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com Copyright 2024 by Walker E dison F urniture Co., LLC. All rights reserved . Revised 12/2024-V2 ©...
  • Page 2 Time to get started Set up a clean and soft workplace to avoid damage during assembly. You can use the box and internal protections as a cover. It also helps to double-check if you have got all the pieces and parts before diving into the assembly.

  • Page 3: Parts List

    Parts List Part Number Description Quantity Part Number Description Quantity Top Panel Drawer Back Left Side Panel Drawer Bottom Small Drawer Front Right Side Panel Wood Slider Bottom Panel Small Left Drawer Side Front Rail Right Drawer Side With Warning Large Wood Slider Small Drawer Back Back Panel...

  • Page 4: Hardware List

    Hardware List Part Size Name Quantity 8x30mm Wooden dowel 10x20mm Wooden dowel 4x25mm Screw 3,5x30mm Screw 4x40mm Screw 10x10mm Nail 7x60mm Bolt 6x31mm Cam Bolt 15x11mm Cam Lock Hex key Wall anchor Washer 4x16mm Screw 6x35mm Plastic Bush 8x40mm Wooden dowel The hardware quantities listed above are required for proper assembly.
  • Page 5 Step 1 Let's start by inserting Wooden dowels (B) into Large Wood Slider (6) and Wood slider (17). Wood Dowels Dica Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture.
  • Page 6 Step 2 Also insert Wooden dowel (A) into Left side panel (2), Right side panel (3), Front rail (5), Center base rail (8), Foot rail (9), Left drawer side (11), Right drawer side (12), Small left drawer side (18), Right drawer side with warning (19), Small right drawer side (21), Division (22) and Back rail (23).
  • Page 7 Step 3 Attach Cam bolt (H) into the holes in Top panel (1), Left side panel (2), Right side panel (3), Drawer front (13) and Small drawer front (16) using a phillips head screwdriver.
  • Page 8 Step 4 Secure Large wood slider (6) to Left side panel (2) and Right side panel (3) using Screw (C) and a phillips head screwdriver. Also attach Wood slider (17) to both sides of Division (22) using Screw (C) and Phillips head screwdriver.
  • Page 9 Step 5 Join Back Rail (23) to Left Side Panel (2).
  • Page 10 Step 6 Also join Front Rail (5) to Division (22) and attach Wooden Dowels on Front Rail (5) to Left Side Panel (2).
  • Page 11 Step 7 Use Cam Lock (I) to attach Front Rail (5) and Left Side Panel (2) tighten using Phillips head screwdriver.
  • Page 12 Step 8 Repeat previous steps to secure Right Side Panel (3).
  • Page 13 Step 9 Secure Top Panel (1) to Left Side Panel (2), Right Side Panel (3) and Division (22). Insert Cam Lock (I) and tighten using a Phillips head screwdriver.
  • Page 14 Step 10 Attach Bottom Panel (4) to Left Side Panel (2), Right Side Panel (3) and Division (22) using Screw (E) and Phillips head screwdriver.
  • Page 15 Step 11 To assemble the feet attach Center Base Rail (8) to Bottom Panel (4) using Screws (D) and a Phillips head screwdriver.
  • Page 16 Step 12 Join Foot rail (9) to Foot (10). Do this to all feet. Make sure that the assemblies are mirrored. Step 13 Secure Foot rail (9) and Foot (10) using Screw (D) and a phillips head screwdriver. Do this to all feet.
  • Page 17 Step 14 Insert Wooden dowel (A) into Foot rail (9).
  • Page 18 Step 15 Attach the assembled feet to Bottom panel (4) using Bolt (G) and Hex key (K).
  • Page 19 Step 16 Also use Screw (D) and a phillips head screwdriver to secure Foot rail (9) to Bottom panel (4)
  • Page 20 Step 17 Secure Back panel (7) to the dresser back using Nails (F) and a hammer.
  • Page 21 Step 18 Insert Wooden dowel (A) into the front hole in the Drawer runners (6, 17).
  • Page 22 Step 19 Attach Small left drawer side (18) and Small right drawer side (21) to Small drawer front (16). Insert Cam lock (I) into the holes in the parts 18 and 21, and tighten with a phillips head screwdriver. Do the same to the other drawer using Small right drawer side with warning (19).
  • Page 23 Step 21 Repeat previous steps to the large drawers using Left drawer side (11), Right drawer side (12) and Drawer front (13). Step 22 Repeat Step 20 to complete the assemble of the Large Drawers.
  • Page 24 Step 23 Insert wood dowel (P) on the inside of all drawers, with the drawer inside the unit after having passed the wood dowel that is in the drawer slide. The dowel is not flush with the panel, it is a little inside the drawer to help when you need to remove the lock dowel to remove the drawer.
  • Page 25 Step 24 To finish this up, let’s secure your chest to the wall! Attach the Wall anchor (L) to your dresser using a Washer (O) and a ( J) Screw.
  • Page 26 Step 25 Insert the Plastic bush ( I) into the wall. Then, secure the Wall anchor (L) to the wall using a Washer (O) and a ( J) Screw. Warning Serious or fatal injuries can occur from furniture tipping over. To prevent the furniture from tipping over we recommend that it is permanently xed to the wall.
  • Page 27 You did it! Enjoy your new Dresser! 60 kg 130 lbs 7 kg 15 lbs Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 28 ce t Call us at We are available to help Monday -Thursday 8am-5pm, 8am-3pm For cleaning, never use abrasives, use a soft cloth and water with neutral soap to clean the furniture.
  • Page 29 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright 2024 by Walker Edison Furniture Co., LLC. All rights reserved. Revised 12/2024-V2 ©...
  • Page 30 électriques, règle-les sur le mode le plus lent. Fais attention à toi ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison. Utilice las herramientas eléctricas con cuidado.
  • Page 31 Liste de pièces / Lista de piezas Nombre de pièces Description Quantité Nombre de pièces Description Quantité Número de pieza Descripción Número de pieza Descripción Cantidad Cantidad Panneau Supérieur Arrière du Tiroir Panel superior Trasero del cajón Panneau Gauche Fond du Tiroir Panel izquierdo Parte inferior del cajón Panneau Droit...
  • Page 32 Liste de composants / Lista de hardware Parte Tamanho Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville en bois 8x30mm Espiga de madera Cheville en bois 10x20mm Espiga de madera 4x25mm Tornillo 3,5x30mm Tornillo 4x40mm Tornillo 10x10mm Tornillo 7x60mm Tornillo Goujoun de Assemblage 6x31mm Conector...
  • Page 33 Étape / Paso (FR) Commençons! Insère Cheville (B) dans le Grand glissières en bois (6) et Glissières en bois (17). (ESP) ¡Manos a la obra! Inserta las Espigas (B) em la Correderas de madera grande (6) y las Correderas de madera (17) Cheville en bois Espiga de madera Dica...
  • Page 34 Étape / Paso (FR) Aussi insère Cheville (A) dans Panneau Gauche (2), Panneau Droit (3), Barre avant (5), Barre média- ne inférieur (8), Traverse pied (9), Côté Gauche du Tiroir (11), Côté Droit du Tiroir (12), Petit côté gauche de tiroir (18), Côté Droit du Tiroir avec avertissement (19), Petit côté droit de tiroir (21), Panneau Central (22) et Barre Arrière (23).
  • Page 35 Étape / Paso (FR) Utilisant un tournevis phillips, fixe les Goujoun de Assemblage (H) sur le Panneau Supérieur (1), Panneau Gauche (2), Panneau Droit (3), Façade du Tiroir (13) et Façade du petit Tiroir (16). (ESP) Fija el Conector (H) en el Panel superior (1), Panel izquierdo (2), Panel derecho (3), Frente del cajón (13) y Frente del cajón pequeno (16).
  • Page 36 Étape / Paso (FR) Monte les pieces Barre arrière (23) dans le Panneu gauche (2). (ESP) Junte el Travesaño trasero (23) al Panel Izquierdo (2). Étape / Paso (FR) Aussi monte le Barre avant (5) dans le Panneau central (22) et fixez les chevilles du Barre avant (5) au Panneau gauche (2).
  • Page 37 Étape / Paso (FR) Utilisez Boitier de assemblage (I) pour fixer Barre avant (5) et Panneau central (22) serrez à l'aide d'un tournevis phillips. (ESP) Utilice las Trabas del conector (I) para fijar el Travesaño delantero (5) al Panel central (22) apriete con un destornillador phillips.
  • Page 38 Étape / Paso (FR) Unis Panneau Supérieur (1) dans Panneau gauche (2), Panneu Droit (3) et Panneu central (22). Insère Boitier de assemblage (I) et serrez à l’aide d’un tournevis Phillips. (ESP) Ensemble el Panel superior (1) en el Panel Izquierdo (2), panel derecho (3) y Panel central (22). Inserta la Traba del conector (I) y aprieta con un destornillador phillips.
  • Page 39 Étape / Paso (FR) Pour assembler les pieds, fixez le Barre médiane inférieur (8) au Panneau inférieur (4) à l'aide des Vis (D) et d'un tournevis phillips. (ESP) Para ensemblar los pies, fija el Travessaño central inferior (8) al Panel inferior (4) con los Tornillos (D) y un destornillador phillips.
  • Page 40 Étape / Paso 13 (FR) Fixer Traverse pied (9) dans le Pied (10) à l’aide des Vis (D) et d’un tournevis Phillips. (ESP) Fije el Travesaño del pie (9) al Pie (10) utilizando el Tornillo (D) y um destornillador phillips. Étape / Paso 14 (FR) Insère Cheville (A) dans Traverse pied (9).
  • Page 41 Étape / Paso (FR) Attacher les pieds assembles dans le Panneau inférieur (4) utilisant Vis (G) et une clé allen (L). (ESP) Fije los pies ensamblados al Panel inferior (4) utilizando el Tornillo (G) y la llave allen (L). Veillez à ce que la vis des pieds montés soit orientée vers l'arrière.
  • Page 42 Étape / Paso 17 (FR) Monte le Panneau arrière (7) dans le arrière du commode à l’aide des Clou (F) et d’un marteau. (ESP) Ensamble el Panel trasero (7) en la cómoda utilizando Clavos (F) y un martillo. Étape / Paso (FR) Insérez la Cheville (A) dans le trou avant des Glissières en bois (6, 17).
  • Page 43 Étape / Paso 19 (FR) Attacher Petit côté gauche de tiroir (18) et Petit côté droit de tiroir (21) dans le Façade du petit Tiroir (16). Insère Boitier de assemblage (I) dans le Côtés des tiroir (18,21) serrez à l'aide d'un tournevis phillips. Faites de même avec l'autre tiroir utilisant Côté...
  • Page 44 Étape / Paso 21 (FR) Répétez les étapes précédentes pour les Grands tiroirs en utilisant le Côté gauche du tiroir (11), le Côté droit du tiroir (12) et la Façade du tiroir (13). (ESP) Repita los pasos anteriores para los cajones grandes usando el Lado izquierdo del cajón (11), Lado derecho del cajón (12) y Frente del cajón (13).
  • Page 45 Étape / Paso 23 (FR) Insérer la Cheville (P) à l'intérieur de tous les tiroirs, le tiroir étant à l'intérieur du meuble après avoir passé la cheville en bois qui se trouve dans la glissière du tiroir. La cheville n'est pas à fleur du panneau, elle se trouve un peu à...
  • Page 46 Étape / Paso 24 (FR) le ruban Pour terminer, fixez votre commode au mur ! Fixez (L) à votre commode à l'aide d'une rondelle (O) et d'une vis (J). (ESP) cordón ¡Para terminar, aseguremos su pecho a la pared! Fije el (L) a su cómoda usando una aran- dela (O) y un tornillo ( J).
  • Page 47 Étape / Paso 25 (FR) Insère la cheville en plastique (I) dans le trou du mur. Ensuite fixe le ruban (L) au mur à l'aide de la rondelle (O) et des vis ( J). (ESP) Coloca el tapón de plástico (I) en el orificio de la pared. Luego, fija el cordón (L) a la pared usando la arandela (O) y el tornillo ( J).
  • Page 48 Tu as réussi ! Profite de ton nouveau Commode! ¡Lo ha conseguido! ¡Disfrute de su nueva Comoda! 60kg 130lbs 4,5kg 10lbs Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles! Nos encantaría oírlo y verlo.
  • Page 49 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
