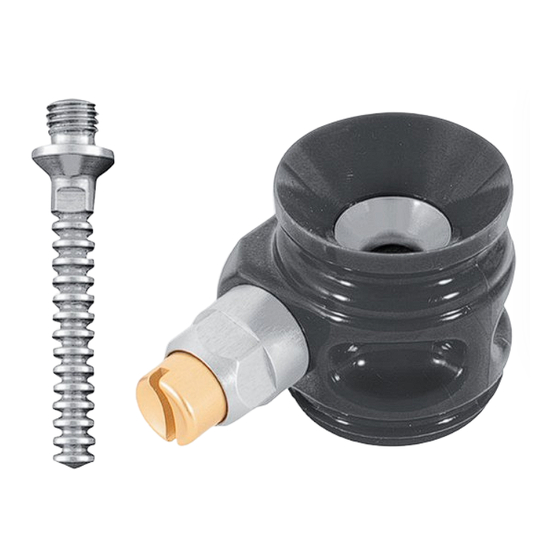

  • Page 1 Clutch-Lock 301 30S1 Gebrauchsanweisung · Instruction Manual...

  • Page 2: Table Of Contents

    Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formänderungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht...

  • Page 3: Technische Daten

    1 Technische Daten max. Körpergewicht: 100 kg mit Pin: verzahnt Einbauhöhe ohne Trichter: 30 mm Einbauhöhe mit Trichter: 33 mm Gewicht: 77 g Einsatzbereich nach dem Streifeneder Walky-System: Das 30S1 Clutch-Lock ist für alle Mobilitätsklassen 1 bis 4 nach dem Streifeneder Walky-System und bis zu einem maximalen Körpergewicht, einschließlich getragener und gestützter Lasten, von bis zu 100 kg zugelassen.

  • Page 4: Ein- / Aufbau

    3 Ein- / Aufbau Empfehlung in Verbindung mit Eingußscheibe 16A3 und 16A5. Achtung! Die Fläche des Dummy ist mittig auf dem Stumpfende und rechtwinklig zur Stumpfrichtung zu gestalten. Reduzierung des distalen Stumpfendes am Gipspositiv auf eine Fläche mit einem Durchmesser von 47 mm. Achtung! Der Winkel der angefeilten Fläche gibt die Richtung...
  • Page 5 Die Sperreinheit aus dem Clutch-Lock rechtsherum herausdrehen. Dazu Sechskant-Steckschlüssel 173P15/16 verwenden. Öffnen Distal die Eingussscheibe 16A3 mit den beiliegenden 6 Schrauben* 22A4/29x95 am Clutch-Lock befestigen. * Schrauben handfest anziehen. Den Innenrand des Gehäusetrichters leicht einfetten und das Clutch-Lock mit der Senkschraube am Laminier- schutz-Kegel befestigen.
  • Page 6 Das Gewinde des langen Sperrein- heiten-Dummys mit Fett versehen und im Clutch-Lock linksherum mit Patien- tenschlüssel eindrehen. Den Schlitz des Sperreinheiten-Dummys mit Plastilin 113P7 schließen. Die vier Gewindelöcher und den Schaft- ansatz mit Plastilin 113P7 auffüllen oder Laminierschutz 22A13 mit 4 Senk- schrauben an der Eingussscheibe befestigen.

  • Page 7: Laminieranleitung Und Materialbedarf

    Polyglas-Trikotschlauch 95P17 in doppelter Länge abschneiden und zur Hälfte überziehen. Vor dem Umschla- gen zirkulär einen Streifen Kohle- faserband 95P18 mit Kohlefaserfaden 250P14 an der Eingussscheibe abbin- den. Zusätzlich die Eingussscheiben, den Sperreinheiten-Dummy und das Gehäuse mehrfach abbinden. 3.1 Laminieranleitung und Materialbedarf Menge / Lagen Bezeichnung Art.-Nr.
  • Page 8 Anschließend die Armierung mit der eingeweichten PVA-Folie 119P3 überziehen und mit dem Gießvorgang beginnen. Als Acrylharz empfehlen wir unser Laminierharz 80:20 112P20 und 112P120 oder Laminierharz C 112P22 und 112P122 (bei hohem Kohle- faseranteil), Härterpulver 112P33 sowie Farbpaste 112P36. Achtung! Sorgfältig und fest abbin- den, um ein ausreichendes Vakuum zu erhalten.

  • Page 9: Druckknopfverlängerung

    3.2 Druckknopfverlängerung Tipp! Entfernen Sie die Klebereste an der Zahnstange mit einem Gewinde- schneideisen M6 (154P11/6). Sollten Sie einen bereits benutzten Druck- knopf oder Druckknopfverlängerung nochmals verwenden so entfernen Sie ebenfalls die Klebereste mit einem Einschnittgewindebohrer (153P12/6). Bei Einbau der Druckknopfverlänge- rungen 10S1/70, weitere siehe Seite 11, Einschrauben müssen Sie diese mit Sekundenkleber...

  • Page 10: Technische Hinweise

    Es ist dringend darauf zu achten, dass dieses Produkt keinen korrosionsfördernden Chemikalien und Medien wie z. B. Salz- und Süßwasser, Säuren, Staub oder Sand ausgesetzt wird! Bei Missachtung der Vorschriften erlöschen jegliche Ersatzforde- rungen gegenüber Streifeneder ortho.production GmbH. Bitte setzen Sie Ihren Prothesenträger darüber in Kenntnis! Linksgewinde Achtung! Die Sperreinheit lässt sich...

  • Page 11: Ersatzteile

    6 Ersatzteile Bezeichnung Bestell-Nr. Patientenschlüssel 10S1/E4 Clutch-Lock Sperreinheit 10S1/E2 Ersatz-Druckknopf 10S1/E21 Clutch-Lock Pin 35 mm 10S1/E335 Clutch-Lock Pin 50 mm 10S1/E350 Clutch-Lock Pin 65 mm 10S1/E365 Clutch-Lock Pin 85mm 10S1/E385 Druckknopfverlängerung mit Drehknopf 10S1/70 Clutch-Lock Sperreinheit, verriegelbar 10S1/E2V Sechskant-Steckschlüssel für Sperreinheit 16 mm 173P15/16 Weitere Druckknopfverlängerungen, sowie weiteres Zubehör finden Sie in unserem Katalog.

  • Page 12: Nutzung

    7 Nutzung Dieses Produkt erfordert die qualifizierte, individuelle und indikationsgerech- te Anpassung an den/die Anwender/in durch entsprechend ausgebildetes Fachpersonal. 7.1 Nutzungseinschränkung Aufgrund der Anpassung und aus hygienischen Gesichtspunkten weisen wir daraufhin, dass das Produkt ausschließlich von diesem/r Anwender/in zu verwenden ist und keine Übertragung stattfinden darf. Das Produkt darf nur für leichte sportliche Aktivitäten (z.

  • Page 13: Garantie

    Garantiedauer: 30S1 Clutch-Lock = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen.

  • Page 14: Garantieumfang Und -Ausschluss

    Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind.

  • Page 15: English

    Reproduction of the complete instruction manual, even in abstracts, in any form or by any means, is only permitted with explicit written authorisation of the Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. During the delivery...

  • Page 16: Technical Data

    1 Technical Data max. body weight 100 kg / 220 lbs with pin: geared Construction height without funnel: 30 mm Construction height with funnel: 33 mm Weight: 60 g Application according to Streifeneder walky-system: The 30S1 Clutch-Lock is approved for all activity levels 1 to 4 according to Streifeneder walky-system and for maximum body weight of up to 100 kg / 220 lbs, including carried and supported loads.

  • Page 17: Assembling

    3 Assembling Recommendation in connection with 16A3 and 16A5 Lamination disc. Attention! The dummy surface must be made so it is in the centre of the stump end and in right angle to the stump direction. Reduction of the distal stump-end on the plaster positive covering an area of 47 mm in diameter.
  • Page 18 Screw out the Clutch-Lock in right- handed direction. Utilise Socket Head Spanner 173P15/16. open Fixate the Lamination Disc 16A3 with enclosed 6 Screws* 22A4/29x95 in the distal end of Clutch-Lock. * Tighten the screws moderately by hand. The inner edge of the housing funnel should be slightly greased and the Clutch-Lock should be connected to the lamination dummy by utilising the...
  • Page 19 Grease the thread of the long dummy and screw it into the Clutch-Lock by utilising the patient’s key. Cover the slot of the dummy with Plastilin Clay 113P7. Cover the 4 threaded bores and the socket adapter with Plastilin Clay 113P7 or connect the Lamination Dummy 22A13 with 4 counter sunk bolts to the lamination disc.

  • Page 20: Lamination Instructions And Material Requirements

    Cut Polyglass Stockinette 95P17 in double length of the plaster positive and pull half length over the plaster positive. Before you pull the other half over the plaster positive, you should tie a strip of Carbon Fibre Webbing 95P18 with Carbon Fibre Thread 250P14 to the lamination disc.
  • Page 21 Following, please pull the soaked PVA Bag 119P3 over the armor and start the casting process. For acrylic resin, we recommend to use our Lamination Resin 80:20 112P20 and 112P120 or Lamination Resin C 112P22 and 112P122 for high carbon fibre content, and with Hardener Powder 112P33 as well as Pigment Paste 112P36.

  • Page 22: Push Button Extension

    3.2 Push Button Extension Advice: Remove the adhesive residues at the toothed wheel rod by means of a Round Die M6 (154P11/6). If it is required to re-use a used Push Button or Push Button Extension, remove the adhesive residues as well with a Single Cut Finishing Tap (153P12/6).

  • Page 23: Technical Notes

    Please take special care, that this product is not exposed to corro- sive chemicals and substances such as salt- and freshwater, acids, dust or sand! Failure to observe these instructions will make any claims against Streifeneder ortho.production GmbH null and void. Please inform your prosthesis wearer accordingly! Left-handed thread...

  • Page 24: Service Parts And Accessories

    6 Service Parts Description Item-No. Patient‘s Key 10S1/E4 Clutch-Lock Unit 10S1/E2 Push Button 10S1/E21 Clutch-Lock Pin, 35 mm 10S1/E335 Clutch-Lock Pin, 50 mm 10S1/E350 Clutch-Lock Pin, 65 mm 10S1/E365 Clutch-Lock Pin, 85mm 10S1/E385 Push Button Extension 10S1/70 Clutch-Lock Block Unit, lockable 10S1/E2V Socket Head Spanner, 16 mm 173P15/16...

  • Page 25: Use

    7 Use This product requires qualified and individual adaption to the patient according to medical indication. All adjustments must be done by qualified professional staff. 7.1 Restriction of Use Because of the fitting and for hygienic reasons, we have to point out that the product is to be used only by one patient and must not be given to any other patient.

  • Page 26: Guarantee

    Guarantee Duration; 30S1 Clutch-Lock = 12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee. Rights to assert guarantee claims are expressly excluded after the expiry of this time limit.

  • Page 27: Scope Of Guarantee And Exclusion

    / specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as...
  • Page 28 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 30S1/G 2017-03...

This manual is also suitable for:

Clutch-lock 30s1
