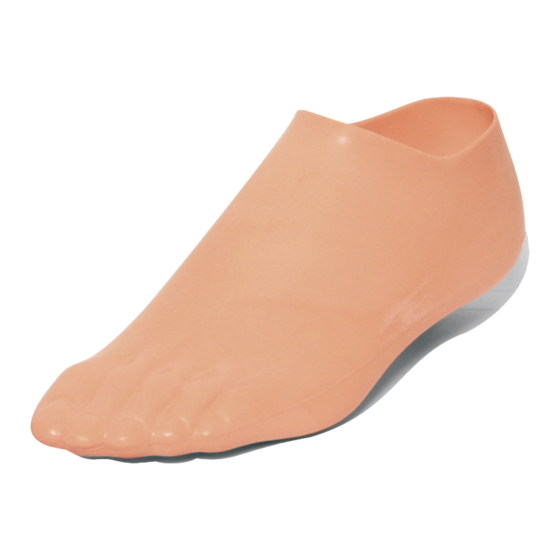

- Page 1 ortho production Normgelenk-Füße Single-Axis-Feets 30A13 30A13/... 30A14/... 30A15/... 30A16/... Gebrauchsanweisung Instruction Manual...
-
Page 2: Table Of Contents
Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-... -
Page 3: Technische Daten
1 Technische Daten 30A13/... Geriatrik-Normgelenk-Fuß, leicht, 15 bis 25 mm Absatz max. Körpergewicht: ..75 kg Mobilitätsklasse (Walky): ..1 Höhe: ......... 36 – 42 mm • mit Zehen • Fußformteil aus Polyurethan • Kern aus Erlenholz • Kevlar-Carbon-Vorfußfeder • Ballenauftritt flachkonvex 30A14/... - Page 4 30A15/... Herren-Normgelenk-Fuß, 15 bis 25 mm Absatz max. Körpergewicht: ..100 kg Mobilitätsklasse (Walky): ..1 Höhe: ......... 36 – 42 mm • mit Zehen • Fußformteil aus Polyurethan • Kern aus Erlenholz • Ballenauftritt flachkonvex 30A16/... Damen-Normgelenk-Fuß, 25 bis 35 mm Absatz max.
-
Page 5: Beschreibung Und Funktion
30A15/... und 30A16/... Normgelenkfüße keinen korrosions- fördernden Chemikalien und Medien wie z. B. Salz- und Süß- wasser, Säuren, Staub oder Sand ausgesetzt wird! Bei Missachtung dieser Vorschrift erlischt jeglicher Anspruch gegenüber der Streifeneder ortho.production GmbH. Bitte setzen Sie den Prothesenträger darüber in Kenntnis! 5/28... -
Page 6: Ein- / Aufbau
3 Ein- / Aufbau Achtung! Ein Fehlerhafter Aufbau kann zu Stürzen und schweren Verletzungen führen. Beachten Sie die Aufbau und Montagehinweise. 3.1 Montage des Fußadapters Die Fußadapter für die Prothesenfüße sind nicht im Lieferumfang enthalten. Die Fußadapter gemäß ihrer Gebrauchsanweisung am Prothesenfuß montieren. 3.2 Aufbauempfehlung / Grundaufbau Fußgröße Aufbaubezugslinie... -
Page 7: Konfigurationsmöglichkeiten
4 Konfigurationsmöglichkeiten Normgelenk-Fuß-Adapter -Aluminium- • mit unterer Lagerschale, Fersen-Gummipuffer und inklusive Dorsalanschlag 32A6/D10 Fußgröße Gewicht Einbauhöhe max. Bestell-Nr. Körpergewicht 22 – 25 cm 207 g 33 mm 100 kg 32A2/22-25 26 – 30 cm 218 g 33 mm 100 kg 32A2/26-30 Normgelenk-Fuß-Adapter -Titan- •... - Page 8 Universal-Normgelenk -Edelstahl rostfrei- • komplett für Normgelenk-Füße • Einbauhöhe (EH) inkl. Gewindelänge • in Verbindung mit Knöchelformteilen 31A3 und 31A4 • wartungsfrei Fußgröße Gewicht Einbauhöhe max. Bestell-Nr. Körpergewicht 23 – 30 cm 195 g 97 mm 100 kg 32A1 Bitte Dorsalanschlag 32A1/D und Universal-Fersenpuffer 32A1/F zusätzlich bestellen.
-
Page 9: Technische Hinweise
5 Technische Hinweise Achtung! Für die Verbindung mit einem Streifeneder Normgelenk-Fuß 30A13, 30A14, 30A15 oder 30A16, benötigen Sie 2 der mitgelieferten Lager- schalen übereinander. 6 Nm Zum Verkleben empfehlen wir Artikel 118P32 Zweikomponenten-Kleber. Achtung! Kalibrierten Drehmomentschlüssel 173P10 oder 173P11 verwenden. 9/28... -
Page 10: Wartung / Pflege
Bauteilen Fett entzieht und es somit zu Funktionsstörungen kommen kann. Bei Einsatz des Medizinproduktes unter Verwendung von Talkum erlöschen alle Ansprüche gegen die Streifeneder ortho.production GmbH. Silikonspray Art.-Nr. 116P11 direkt auf die Reibflächen des Norm- gelenkfußes sprühen. -
Page 11: Nutzung
7 Nutzung Die 30A13/..., 30A14/..., 30A15/... und 30A16/... Normgelenkfüße erfordern die qualifizierte, individuelle und indikationsgerechte Anpassung an den/die Patienten/in durch entsprechend ausgebildetes Fachpersonal. 7.1 Nutzungseinschränkung Aufgrund der Anpassung und aus hygienischen Gesichtspunkten weisen wir darauf hin, dass das Produkt ausschließlich von diesem/r Patienten/in zu verwenden ist und keine Übertragung stattfinden darf. -
Page 12: Garantie
Garantiedauer der 30A13/..., 30A14/..., 30A15/... und 30A16/... S.A.C.H.-Füße = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen. -
Page 13: Garantieumfang Und -Ausschluss
Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind. - Page 14 Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. Slight deviations in construction, shape, colour or scope of supply may occur.
-
Page 15: Technical Data
1 Technical Data 30A13/... Geriatric-Single-Axis-Foot, light, heel height 15 to 25 mm Max. body weight: .... 75 kg / 165 lbs Activity level (Walky): ..1 Height: ....... 36 – 42 mm • with toes • Polyurethane foot shell • Alder wood core •... - Page 16 30A15/... Single-Axis-Foot for Men, heel height 15 to 25 mm Max. body weight: .... 100 kg / 220 lbs Activity level (Walky): ..1 Height: ....... 36 – 42 mm • with toes • Polyurethane foot shell • Alder wood core •...
-
Page 17: Description And Function
Please take special care, that the 30A13/..., 30A14/..., 30A15/... and 30A16/... Single-Axis-Feet are not exposed to corrosive chemicals and substances such as salt- and freshwater, acids, dust or sand! Any claims against Streifeneder ortho.production GmbH will expire under these conditions. Please inform your customer accordingly! 17/28... -
Page 18: Assembly / Construction
3 Assembly / Construction Attention! Faulty construction may cause the user to fall resulting in severe injuries. Be sure to follow the construction- and mounting instructions. 3.1 Mounting the foot adapter The foot adapter for prosthetic feet are not included in the delivery. Mount the foot adapters according to their instruction manual on the prosthetic foot. -
Page 19: Configuration Options
4 Configuration options Normgelenk-Fuß-Adapter -Aluminum- • with lower bearing shell, plantar flexion bumper and including a dorsal flexion bumper 32A6/D10 Foot size Weight Eff. height Max. Item-No. body weight 22 – 25 cm 207 g 33 mm 100 kg 32A2/22-25 26 –... - Page 20 Universal Foot Adapter -Stainless Steel- • complete for single-axis feet • effective height (EH) incl. thread length • use in connection with ankle block 31A3 and 31A4 • maintenance-free Foot size Weight Eff. height Max. Item-No. body weight 23 – 30 cm 195 g 97 mm 100 kg / 220 lbs...
-
Page 21: Technical Notes
5 Technical Notes Attention! For the connection with a Streifeneder Single-Axis- Foot 30A13, 30A14, 30A15 or 30A16 you will need 2 bearing shells together. 6 Nm For glueing, we recommend item 118P32 two-component adhesive. Attention! Use the calibrated Torque Wrench 173P10 or 173P11. 21/28... -
Page 22: Maintenance / Service
If the medical product is used with talcum powder, all claims against Streifeneder ortho.production are null and void. Spray the silicone spray item nr. 116P11 directly onto the friction surfaces of the Single-Axis-Foot. -
Page 23: Use
7 Use The 30A13/..., 30A14/..., 30A15/... and 30A16/... Single-Axis-Feet requires qualified and individual adaption to the patient according to medical indication. All adjustments must be done by qualified professional staff. 7.1 Restriction of Use Requires qualified and individual adaption to the patient according to medical indication. -
Page 24: Guarantee
Single-Axis-Feet = 12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee. Rights to assert guarantee claims are expressly excluded after the expiry of this time limit. -
Page 25: Scope Of Guarantee And Exclusion
/ specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as... - Page 26 Notizen / Notes 26/28...
- Page 27 Notizen / Notes 27/28...
- Page 28 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 30A13/G 2016-05...
