ortho production

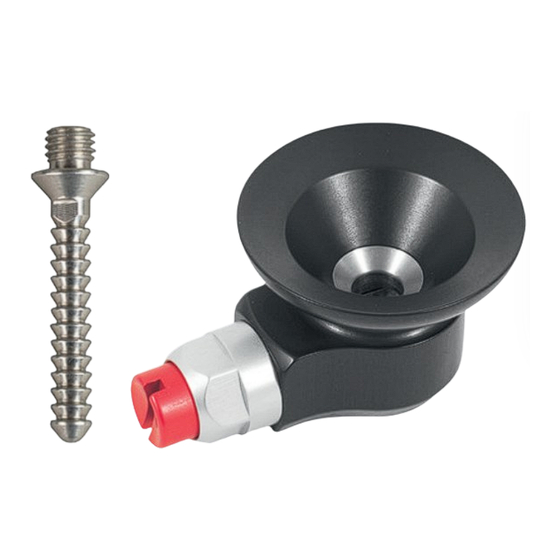

Clutch-Lock 151
15S1
Gebrauchsanweisung · Instruction Manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Clutch-Lock 100 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Streifeneder ortho.production Clutch-Lock 100 Series

Summary of Contents for Streifeneder ortho.production Clutch-Lock 100 Series

  • Page 1 ortho production Clutch-Lock 151 15S1 Gebrauchsanweisung · Instruction Manual...

  • Page 2: Table Of Contents

    Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-...

  • Page 3: Technische Daten

    1 Technische Daten max. Körpergewicht: keine Begrenzung Mobilitätsklasse (Walky): 1 bis 4 mit Pin: verzahnt Einbauhöhe: 23 mm Gewicht: 95 g Einsatzbereich nach dem Streifeneder Walky-System: Das 15S1 Clutch-Lock ist für alle Mobilitätsklassen 1 bis 4 nach dem Streifeneder Walky-System zugelassen. 2 Beschreibung und Funktion 2.1 Verwendungszweck Das 15S1 Clutch-Lock wird ausschließlich zur prothetischen Versorgung der...

  • Page 4: Ein- / Aufbau

    3 Ein- / Aufbau Achtung! Die Fläche des Dummy ist mittig auf dem Stumpfende und recht- winklig zur Stumpfrichtung zu gestalten. Reduzierung des distalen Stumpfendes am Gipspositiv auf eine Fläche mit einem Durchmesser von 47 mm. Achtung! Der Winkel der angefeilten Fläche gibt die Richtung für den Pin vor.
  • Page 5 Das Gipspositiv wird isoliert und anschließend in ein Vakuumrohr eingespannt. Das Gipspositiv kann mit einem dünnen Nylonstrumpf überzogen werden, dies obliegt jedoch der Ent- scheidung des OT. Sollte dies der Fall sein, so müssen Sie das Strumpfende an der dafür vorgesehenen Nut am Laminierschutz 10S1/E6L abbinden.
  • Page 6 Den Innenrand des Gehäusetrich- ters mit Spezial-Dichtfett 22A100 fetten und das Clutch-Lock auf den O-Ring Laminierschutz-Kegel aufsetzen. Die Fixierschraube im Pin-Dummy mit dem O-Ring fixieren und damit das Clutch-Lock mit dem Laminierschutz- Kegel verschrauben. Zur optimalen Abdichtung gegen Laminierharz empfiehlt sich generell, alle Anlage- bzw.

  • Page 7: Laminieranleitung Und Materialbedarf Vor Dem Schäumen

    3.1 Laminieranleitung und Materialbedarf vor dem Schäumen Menge / Lagen Bezeichnung Art.-Nr. Perlon-Trikotschlauch 95P6 Polyglas-Trikotschlauch 95P17 Kohle-Glas-Faser-Schlauch 95P30 je nach Beanspruchung Kohlefasermatte 95P10 oder Kohlefaserband 95P8 bzw. 95P18 auflegen Polyglas-Trikotschlauch 95P17 Perlon-Trikotschlauch 95P6 Nach dem Isolieren des Clutch-Lock Gehäuses jeweils eine Lage Perlon- Trikot 95P6 und Polyglas-Trikot- schlauch 95P17 überziehen.
  • Page 8 Mit Carbonfaser-Flechtschlauch 95P30 wird das Clutch-Lock bis zum Gips- ansatz verkleidet und ein Rahmen mit Kohlefasermatte 95P10 oder Kohle- faserband 95P8 bzw. 95P18 auflegen gelegt. Die Fixierung der Kohlefasern kann durch ein Doppelklebeband 119P13/6 oder Sprühkleber 118P28 erleichtert werden. Zum Abbinden eignet sich ein Streifen eines Perlon-Trikotschlauchs 95P6.
  • Page 9 Distal und den Bereich des Sperr- einheiten-Dummys freischleifen. Sperreinheiten-Dummy freischleifen. Linksgewinde Der kurze Sperreinheiten-Dummy wird gegen den langen ausgetauscht. Die Fixierschraube lösen und den Pin- Dummy entnehmen. Achtung! Zum Abdichten Spezial- Dichtfett 22A100 verwenden. Zum Aufschäumen distal die Öffnung mit Coroplast-Klebeband 119P12 abdichten und den Aufschäumbereich mit Sandpapier aufrauen.
  • Page 10 Mit Streifylast 111P29/2 einen Mantel um die Stumpfkuppe legen, mit Leinen-Gewebeband 119P14 fixieren und mit Streifeneder Hartschaum 300, 112P23 aufschäumen. Nach Übertragung der entsprechenden Flexions-Extensionsstellung den Schaum maximal kürzen. Den Schaum und den Schaftansatz 12A7 bzw. 12A5 oder 12A3 mit Siegelharz-Kompakt- kleber 112P38 verkleben.

  • Page 11: Laminieranleitung Und Materialbedarf Nach Dem Schäumen

    Nach erfolgreicher Anprobe wird die Prothese im Übertragungsgerät (145M50) fixiert. Die ermittelten Korrekturen können durch Versetzen des Schaftansatzes 12A7 bzw. 12A5 oder 12A3 eingearbeitet werden, oder der Verschiebeadapter verbleibt in der Prothese. 3.2 Laminieranleitung und Materialbedarf nach dem Schäumen Menge / Lagen Bezeichnung Art.-Nr.
  • Page 12 Anschließend die Armierung mit der eingeweichten PVA-Folie 119P3 über- ziehen und mit dem Gießvorgang beginnen. Als Acrylharz empfehlen wir unser Laminierharz 80:20, 112P20 und 112P120 oder Laminierharz C 112P22 und 112P122, Härterpulver 112P33 sowie die Farbpaste 112P36. Mit einem Streifen Perlon-Trikotschlauch 95P6 kann das Laminierharz gleich- mäßig einmassiert werden.

  • Page 13: Druckknopfverlängerung

    Vor der Fertigstellung der Prothese wird die Höhe des Entriegelungsknopfes durch den Kosmetikschaum nach außen übertragen. Das Freilegen des Entriege- lungsknopfes kann mit einem Rundloch- eisen 162P6/18 erfolgen. Für Geriatriker oder bei großen Schaft- durchmessern ist als Zubehör eine Druckknopfverlängerung 10S1/70 bzw. 10S1/40, 10S1/45,10S1/50,10S1/85 erhältlich.

  • Page 14: Technische Hinweise

    Es ist dringend darauf zu achten, dass dieses Produkt keinen korrosionsfördernden Chemikalien und Medien wie z. B. Salz- und Süßwasser, Säuren, Staub oder Sand ausgesetzt wird! Bei Missachtung der Vorschriften erlöschen jegliche Ersatzforde- rungen gegenüber Streifeneder ortho.production GmbH. Bitte setzen Sie Ihren Prothesenträger darüber in Kenntnis! Linksgewinde Achtung! Öffnen...

  • Page 15: Ersatzteile

    6 Ersatzteile Bezeichnung Bestell-Nr. Patientenschlüssel 10S1/E4 Clutch-Lock Sperreinheit 10S1/E2 Ersatz-Druckknopf 10S1/E21 Clutch-Lock Pin 35 mm 10S1/E335 Clutch-Lock Pin 50 mm 10S1/E350 Clutch-Lock Pin 65 mm 10S1/E365 Clutch-Lock Pin 85mm 10S1/E385 Druckknopfverlängerung mit Drehknopf 10S1/70 Clutch-Lock Sperreinheit, verriegelbar 10S1/E2V Sechskant-Steckschlüssel für Sperreinheit 16 mm 173P15/16 Weitere Druckknopfverlängerungen, sowie weiteres Zubehör finden Sie in unserem Katalog.

  • Page 16: Nutzung

    7 Nutzung Dieses Produkt erfordert die qualifizierte, individuelle und indikationsgerech- te Anpassung an den/die Anwender/in durch entsprechend ausgebildetes Fachpersonal. 7.1 Nutzungseinschränkung Aufgrund der Anpassung und aus hygienischen Gesichtspunkten weisen wir daraufhin, dass das Produkt ausschließlich von diesem/r Anwender/in zu verwen- den ist und keine Übertragung stattfinden darf.

  • Page 17: Anspruchsvoraussetzungen

    Garantiedauer: 15S1 Clutch-Locks = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen.

  • Page 18: Garantieleistung

    Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind.

  • Page 19: English

    Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. Slight deviations in construction, shape, colour or scope of supply may occur.

  • Page 20: Technical Data

    1 Technical Data max. body weight no weight limit Activity level (Walky): 1 to 4 with pin: geared Construction height: 23 mm Weight: 95 g Application according to Streifeneder walky-system: The 15S1 Clutch-Lock is approved for all activity levels 1 to 4 according to the Streifeneder walky-system.

  • Page 21: Assembly

    3 Assembly Attention! The dummy surface must be made so it is in the centre of the stump end and in right angle to the stump direction. Reduction of the distal stump-end on the plaster positive covering an area of 47 mm diameter.
  • Page 22 The plaster positive must be insulated and afterwards clamped into a suction pipe. The plaster positive can be covered with thin Nylon stockinette, if required. If you would like to use a Nylon stockinette, tie the end of the stockinette to the designated groove of the Lamination Dummy 10S1/E6L.
  • Page 23 Grease the flared inner edge of the body and put the Clutch-Lock onto the conical lamination dummy. o-ring Fixate the setting screw of the pin dummy by means of the o-ring and then screw the clutch-lock into the conical lamination dummy. For optimal insulation against lamination resins, we recommend to apply our Special Sealing Grease 22A100 to all contact-...

  • Page 24: Lamination Instructions And Material Requirements Prior To Foaming

    3.1 Lamination instructions and material requirements prior to foaming Quantity / Layers Description Item-No. Perlon Stockinette 95P6 Polyglass Stockinette 95P17 Carbon-Fibreglass Stockinette 95P30 depending on use: Carbon Fibre Matting 95P10 or Carbon Fibre Webbing 95P8 or 95P18 Polyglass Stockinette 95P17 Perlon Stockinette 95P6 After insulation of the Clutch-...
  • Page 25 Cover the Clutch-Lock with Carbon Fibreglass Stockinette 95P30 up to the neck of the plaster socket and attach a frame made of Carbon Fibre Webbing 95P8 or 95P18. The fixation of the webbing can be done by using Double Sided PVC-Tape 119P13/6 or Spray-On Adhesive 118P20.
  • Page 26 Grind away the material in the distal area and the lamination dummy area. Left-handed thread The short lamination dummy must be replaced and exchanged against the long one. Loosen the fixation screw and remove the lamination pin dummy. Attention! For insulation please use our Special Sealing Grease 22A100.
  • Page 27 Put a sleeve made of Streifylast 111P29/2 around the socket end and fixate it with Linen Adhesive Tape 119P14. Fill the sleeve with Rigid Foam H300, item nr. 112P23. After transfering the respective flexion and extension position, reduce the hard foam as much as possible. Bond the Hard Foam to the Socket Attach- ment Block 12A7, 12A5 or 12A3 with Sealing Resin –...

  • Page 28: Lamination Instruction And Material Requirements After Foaming

    After successfully fitting the prosthesis, fixate the prosthesis in the transfer apparatus (145M50). The acquired corrections can be done by shifting the Socket Attachment Block 12A7, 12A5 or 12A3, or the slide adapter remains inside the prosthesis. 3.2 Lamination instruction and material requirements after foaming Quantity / Layers Description Item-No.
  • Page 29 Subsequently cover the reinforcement with the soaked PVA bag 119P3 and start the lamination process. For acrylic resin lamination we recommend our Degaplast Lamination Resin 80:20, 112P20 and 112P120 or our Degaplast Lamination Resin C 112P22 and 112P122, Hardener Powder 112P33 and Pigment Paste 112P36.

  • Page 30: Push Button Extension

    Before finishing the prosthesis, transfer the height of the unlock button through the cosmetic soft foam to the outside. Uncovering the unlock button can be done with a Hole Punch 162P6/18. For geriatric patients or large sockets, a Push Button Extension 10S1/70 resp.

  • Page 31: Technical Notes

    Please take special care, that this product is not exposed to corro- sive chemicals and substances such as salt- and freshwater, acids, dust or sand! Failure to observe these instructions will make any claims against Streifeneder ortho.production GmbH null and void. Please inform your prosthesis wearer accordingly! Left-handed thread...

  • Page 32: Spare Parts

    6 Spare parts Description Item-No. Patient‘s Key 10S1/E4 Clutch-Lock Unit 10S1/E2 Push Button 10S1/E21 Clutch-Lock Pin, 35 mm 10S1/E335 Clutch-Lock Pin, 50 mm 10S1/E350 Clutch-Lock Pin, 65 mm 10S1/E365 Clutch-Lock Pin, 85 mm 10S1/E385 Push Button Extension 10S1/70 Clutch-Lock Block Unit, lockable 10S1/E2V Socket Head Spanner, 16 mm 173P15/16...

  • Page 33: Use

    7 Use This product requires qualified and individual adaption to the patient according to medical indication. All adjustments must be done by qualified professional staff. 7.1 Restriction of Use Because of the fitting and for hygienic reasons, we have to point out that the product is to be used only by one patient and must not be given to any other patient.

  • Page 34: Guarantee

    Guarantee Duration: 15S1 Clutch Lock = 12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee.

  • Page 35: Scope Of Guarantee And Exclusion

    / specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as...
  • Page 36 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 15S1/G 2018-06...
