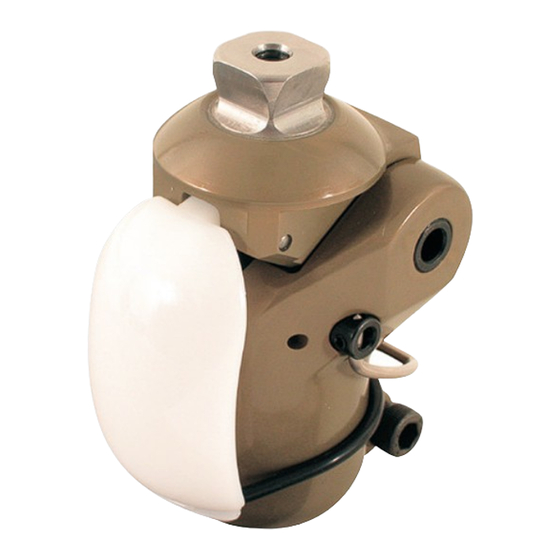

- Page 1 Modular-Kniegelenk Modular Knee Joint 3A40 Gebrauchsanweisung · Instruction Manual...
-
Page 2: Table Of Contents
Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-... -
Page 3: Technische Daten
Einsatzbereich nach dem Streifeneder max. Walky-System: 100 kg Das 3A40 Modular-Kniegelenk ist für die Mobilitätsklasse 1 nach dem Streifeneder Walky-System und bis zu einem maximalen Körpergewicht, ein- schließlich getragener und gestützter Lasten, von bis zu 100 kg zugelassen. 2 Beschreibung und Funktion 2.1 Verwendungzweck... -
Page 4: Konstruktion
2.2 Konstruktion Das Gewicht des Modular-Kniegelenkes 3A40 beträgt lediglich 290 g. Ge- lenkoberteil und Gelenkunterteil sind aus einer hochfesten Leichtmetall- Legierung hergestellt. Die Oberfläche ist durch ein spezielles Verfahren gegen Korrosion und Verschleiß geschützt. Das Gelenkunterteil mit Rohraufnahme und Klemmung ist durch eine Achse mit dem Gelenkoberteil mit Justierkern verbunden. -
Page 5: Ein- / Aufbau
Messdaten des Patienten auf die Bauelemente ist der Ausgangspunkt für einen korrekten statischen Aufbau der Prothese. Unter Beachtung der dargestellten Aufbau-Empfehlungen kann das Kniegelenk 3A40 grundsätzlich mit allen Streifeneder Modular-Prothesenfüßen kombiniert werden. Für Patienten bis 75 kg Körpergewicht empfehlen wir die Leichtfüße 30A9 oder 30A13. -
Page 6: Nachstellen Der Feststellmechanik
4.2 Nachstellen der Feststellmechanik Das Modular-Leichtkniegelenk 3A40 ist werkseitig einbaufertig eingestellt und kontrolliert. Die Anschlagschraube ist mit Loctite gesichert. Geringfü- giges Spiel hat keine funktionellen Nachteile! Um die Feststellung der Anschlagschraube nachstellen zu können, wird wie folgt vorgegangen: Kunststoffring mit Hilfe eines Schrau- bendrehers oder per Hand aus der Kunststoff-Kappe lösen. -
Page 7: Wartung / Service
Bauteilen Fett entzieht und es somit zu Funk- tionsstörungen kommen kann. Bei Einsatz des Medizinproduktes unter Verwendung von Talkum erlöschen alle Ansprüche gegen die Streifeneder ortho.production GmbH. Silikonspray 116P11 direkt auf die Reibflächen in der Schaumkosmetik sprühen. 5 Wartung / Service Bei allen beweglichen Teilen muss generell nach 6 Monaten, bei allen festen Strukturteilen nach 12 Monaten, eine Sicht- und Funktionsprüfung erfolgen. -
Page 8: Ersatzteil-Set
6 Ersatzteil-Set 3A40/E2 Ersatzteile für das Modular-Leichtkniegelenk 3A40 können separat bestellt werden. Best. Nr. 3A40/E2 Menge Bestandteile 3A40/E2 Kunststoffkappe Gewindestifte Sperrbügel mit Zugführung und Perlondraht kurze Gewindemuffe Feststellschieber O-Ring Anschläge 8/24... -
Page 9: Nutzung
7 Nutzung Dieses Produkt erfordert die qualifizierte, individuelle und indikationsgerechte Anpassung an den/die Anwender/in durch entsprechend ausgebildetes Fachpersonal. 7.1 Nutzungseinschränkung Aufgrund der Anpassung und aus hygienischen Gesichtspunkten weisen wir daraufhin, dass das Produkt ausschließlich von diesem/r Anwender/in zu verwenden ist und keine Übertragung stattfinden darf. Achtung! Wir weisen darauf hin, dass dieses Produkt nur in Verbindung mit anderen Streifeneder-Modular-Bauteilen getestet und freigegeben... -
Page 10: Garantie
Garantiedauer des 3A40 Modular-Kniegelenkes = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen. -
Page 11: Garantieumfang Und -Ausschluss
Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind. -
Page 12: Konformitätserklärung
9 Konformitätserklärung Die Streifeneder ortho.production GmbH erklärt als Hersteller in alleiniger Verantwortung, dass das Modular-Bremskniegelenk 3A40 mit den Anforde- rungen der Richtlinie 93/42/EWG übereinstimmt. 10 Entsorgung Das Produkt ist für Mensch und Umwelt gefahrenfrei der stofflichen Ver- wertung bzw. Beseitigung zuzuführen. Bitte beachten Sie hierbei die jeweils gültigen regionalen, bzw. - Page 13 Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. Slight deviations in construction, shape, colour or scope of supply may occur.
-
Page 14: Technical Data
100 kg The 3A40 Modular Knee Joint is approved for activity level 1 according to Streifeneder walky-system and for maximum body weight of up to 100 kg / 220 lbs, including carried and supported loads. 2 Description and Function 2.1. -
Page 15: Construction
2.2. Construction The Modular Knee Joint 3A40 merely weighs 290 g. The upper joint section and lower joint section are constructed of high strength aluminium alloy. A special process protects their surface from corrosion and abrasion. The lower joint section with tube clamp is connected through the knee axis to the upper joint section with adjustment core. -
Page 16: Alignment
Considering the assembly recommendation as shown the Modular Knee Joint 3A40 can basically combined with all Streifeneder modular prosthetic feet. -
Page 17: Readjustment Of The Locking Mechanism
4.2 Lock Mechanism Adjustment The 3A40 Modular Lightweight Knee Joint has been factory inspected and set for immediate use. The stop screw is secured with Loctite screw reten- tion. Slight clearance does not result in functional disadvantages. In order to adjust the extention stop screw, please stick to following steps:... -
Page 18: Service Directions And Recommendations
Generally a visual and functional check-out has to be done on all movable parts every 6 month and on all stiff structual parts every 12 month. For lubrication of the gliding metal-surfaces of the Modular Joint 3A40 we recommend the Special Lubricant 112P37. -
Page 19: Service Parts Set
6 Service Parts Set 3A40/E2 Spare parts for the modular single-axis knee joint 3A40 are available upon request; please indicate item nr. 3A40/E2. Quantity 3A40/E2 consists of Plastic knee cap Adjustment set screws Lock bale with cableguide and perlon cord... -
Page 20: Use
7 Use This product requires qualified and individual adaption to the patient according to medical indication. All adjustments must be done by qualified professional staff. 7.1 Restriction of Use Because of the fitting and for hygienic reasons, we have to point out that the product is to be used only by one patient and must not be given to any other patient. -
Page 21: Guarantee
The special terms and conditions of the Guarantee for this particular product are: Guarantee Duration for the 3A40 Modular Knee Joint = 12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee. -
Page 22: Scope Of Guarantee And Exclusion
/ specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as... -
Page 23: Declaration Of Conformity
9 Declaration of Conformity Streifeneder ortho.production GmbH declares as manufacturer in sole responsibility, that the Modular Knee Joint 3A40 complies with the require- ments of directive 93/42/EWG. 10 Disposal The product must be disposed of or recycled according to your regional or national regulations. - Page 24 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 3A40/G 2017-04...
