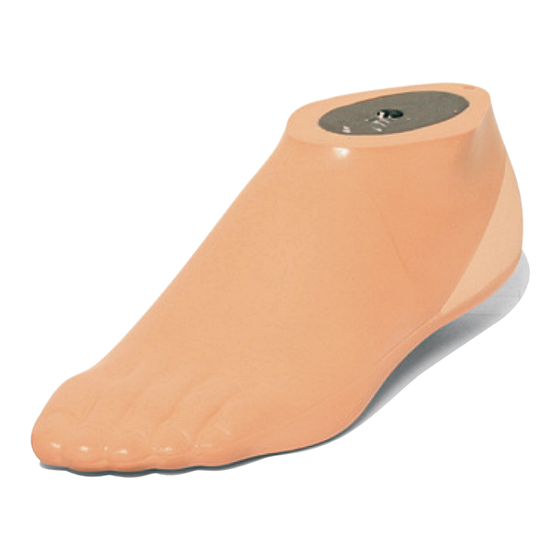

ortho production
S.A.C.H.-Füße
S.A.C.H. Feet
30A150/...
30A151/...
30A175/...
30A225/...
Gebrauchsanweisung · Instruction Manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S.A.C.H. Feet 30A150 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Streifeneder ortho.production S.A.C.H. Feet 30A150 Series

  • Page 1 ortho production S.A.C.H.-Füße S.A.C.H. Feet 30A150/... 30A151/... 30A175/... 30A225/... Gebrauchsanweisung · Instruction Manual...
  • Page 2: Table Of Contents

    Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-...
  • Page 3: Technische Daten

    1 Technische Daten 30A150/... Herren-S.A.C.H.-Fuß, 18 mm Absatz max. Körpergewicht: 150 kg Mobilitätsklasse (Walky): 1 bis 2 Einbauhöhe: 70 – 85 mm • Carbon-Rahmen mit Innenfeder • Fußformteil aus Polyurethan • mit dorsalem Kunststoffeinsatz • Fersenauftritt flachkonvex • flacher Ballenauftritt für einfachen Aufbau •...
  • Page 4: Beschreibung Und Funktion

    30A175/... Herren-S.A.C.H.-Fuß, 18 mm Absatz max. Körpergewicht: 175 kg Mobilitätsklasse (Walky): 1 bis 2 Einbauhöhe: 80 – 90 mm • mit aufgeklebtem S.A.C.H.-Fuß-Adapter 16A6/M10 • Carbon-Rahmen mit Innenfeder • Fußformteil aus Polyurethan • Fersenauftritt flachkonvex • flacher Ballenauftritt für einfachen Aufbau 30A225/...
  • Page 5: Einsatzgebiet

    Es ist dringend darauf zu achten, dass dieses Produkt keinen korrosionsfördernden Chemikalien und Medien wie z. B. Salz- und Süßwasser, Säuren, Staub oder Sand ausgesetzt wird! Bei Missachtung der Vorschriften erlöschen jegliche Ersatzforde- rungen gegenüber Streifeneder ortho.production GmbH. Bitte setzen Sie Ihren Prothesenträger darüber in Kenntnis! 5/24...
  • Page 6: Ein- / Aufbau

    3 Ein- / Aufbau Achtung! Ein Fehlerhafter Aufbau kann zu Stürzen und schweren Verletzungen führen. Beachten Sie die Aufbau und Montagehinweise. 3.1 Montage des Fußadapters Für den S.A.C.H.-Fuß 30A150/... ist der S.A.C.H.-Fußadapter 16A9/M10 nicht im Lieferumfang enthalten. Gewinde M10: Drehmoment 30 Nm Zum Verkleben empfehlen wir Artikel 118P32 Zweikomponenten-Kleber.
  • Page 7: Aufbauempfehlung / Grundaufbau

    3.2 Aufbauempfehlung / Grundaufbau Fußgröße Aufbaubezugslinie Absatzhöhe 23 – 29 cm siehe Abbildung siehe Technische Daten 25 – 30 cm siehe Abbildung siehe Technische Daten 50 % 50 % Grundaufbau und Schaftpositionierung beim Aufbau der Prothese 5° 7/24...
  • Page 8: Konfigurationsmöglichkeiten

    Bauteilen Fett entzieht und es somit zu Funk- tionsstörungen kommen kann. Bei Einsatz des Medizinproduktes unter Verwendung von Talkum erlöschen alle Ansprüche gegen die Streifeneder ortho.production GmbH. Silikonspray Art.-Nr. 116P11 direkt auf die Reibflächen des S.A.C.H.-Fußes sprühen. 5.2 Pflege Bei Verschmutzungen des S.A.C.H.-Fußes diesen mit einem feuchten, weichen...
  • Page 9: Nutzung

    6 Nutzung Dieses Produkt erfordert die qualifizierte, individuelle und indikationsgerechte Anpassung an den/die Anwender/in durch entsprechend ausgebildetes Fachpersonal 6.1 Nutzungseinschränkung Aufgrund der Anpassung und aus hygienischen Gesichtspunkten weisen wir daraufhin, dass das Produkt ausschließlich von diesem/r Anwender/in zu verwenden ist und keine Übertragung stattfinden darf. Achtung! Wir weisen darauf hin, dass dieses Produkt nur in Verbindung mit anderen Streifeneder-Modular-Bauteilen getestet und freigegeben...
  • Page 10: Garantie

    Garantiedauer der S.A.C.H.-Füße 30A150/..., 30A151/..., 30A175/... und 30A225/... = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen.
  • Page 11: Garantieumfang Und -Ausschluss

    Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind.
  • Page 12: Konformitätserklärung

    8 Konformitätserklärung Die Streifeneder ortho.production GmbH erklärt als Hersteller in alleiniger Verantwortung, dass die S.A.C.H.-Füße 30A150/..., 30A151/..., 30A175/... und 30A225/... mit den Anforderungen der Richtlinie 93/42/EWG übereinstimmen. 9 Entsorgung Das Produkt ist für Mensch und Umwelt gefahrenfrei der stofflichen Ver- wertung bzw.
  • Page 13 Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. Slight deviations in construction, shape, colour or scope of supply may occur.
  • Page 14: Technical Data

    1 Technical Data 30A150/... S.A.C.H. Foot for Men, heel height 18 mm Max. body weight: 150 kg / 330 lbs Activity level (Walky): 1 to 2 Eff. height: 70 – 85 mm • carbon-frame with internal spring • Polyurethane foot shell •...
  • Page 15: Description And Function

    30A175/... S.A.C.H. Foot for Men, heel height 18 mm Max. body weight: 175 kg / 385 lbs Activity level (Walky): 1 to 2 Eff. height: 80 – 90 mm • with glued S.A.C.H. Foot Adapter 16A6/M10 • carbon-frame with internal spring •...
  • Page 16: Field Of Application

    Please take special care, that this product is not exposed to corro- sive chemicals and substances such as salt- and freshwater, acids, dust or sand! Failure to observe these instructions will make any claims against Streifeneder ortho.production GmbH null and void. Please inform your prosthesis wearer accordingly! 16/24...
  • Page 17: Assembly / Construction

    3 Assembly / Construction Attention! Faulty construction may cause the user to fall resulting in severe injuries. Be sure to follow the construction- and mounting instructions. 3.1 Mounting the foot adapter The S.A.C.H. foot 30A150/... does not include the S.A.C.H. foot adapter 16A9/M10.
  • Page 18: Construction Recommendation / Basic Construction

    3.2 Construction recommendation / Basic construction Foot size Alignment reference line Heel height 23 – 29 cm see picture see technical data 25 – 30 cm see picture see technical data 50 % 50 % Basic construction and socket position in prosthesis construction 5°...
  • Page 19: Configuration Options

    If the medical product is used with talcum powder, all claims against Streifeneder ortho.production are null and void. Spray the silicone spray item nr. 116P11 directly onto the friction surfaces of the cosmetic foot shell.
  • Page 20: Use

    6 Use This product requires qualified and individual adaption to the patient according to medical indication. All adjustments must be done by qualified professional staff. 6.1 Restriction of Use Because of the fitting and for hygienic reasons, we have to point out that the product is to be used only by one patient and must not be given to any other patient.
  • Page 21: Guarantee

    30A225/... = 12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee. Rights to assert guarantee claims are expressly excluded after the expiry of this time limit.
  • Page 22: Scope Of Guarantee And Exclusion

    / specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as...
  • Page 23: Declaration Of Conformity

    8 Declaration of Conformity Streifeneder ortho.production GmbH declares as manufacturer in sole responsibility, that the S.A.C.H.-Feet 30A150/..., 30A151/..., 30A175/... and 30A225/... complies with the requirements of directive 93/42/EWG. 9 Disposal The product must be disposed of or recycled according to your regional or national regulations.
  • Page 24 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 30A150/G 2017-03...
