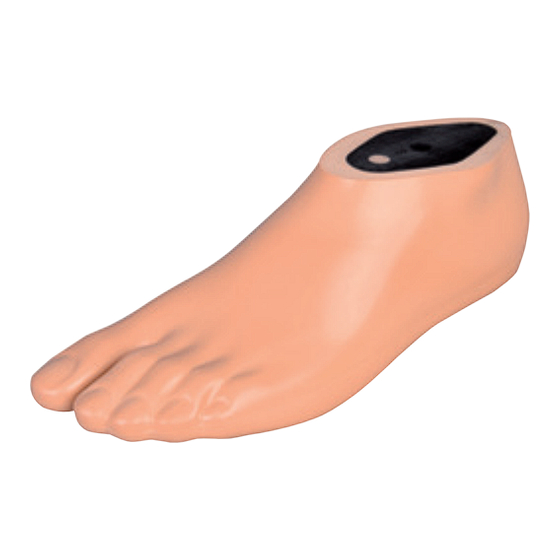

- Page 1 ortho production S.A.C.H.-Füße 30A30 S.A.C.H. Feet 30A28/... 30A30/... 30A31/... Gebrauchsanweisung · Instruction Manual...
-
Page 2: Table Of Contents
Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-... -
Page 3: Technische Daten
1 Technische Daten 30A28/... Dynamik-Fuß, 10 mm Absatz max. Körpergewicht: 125 kg Mobilitätsklasse (Walky): 1 bis 2 Einbauhöhe: 70 – 75 mm • mit Zehen • Fußformteil aus Polyurethan • flacher Vorfuß und Fersenauftritt für einfachen Aufbau 30A30/... Herren-S.A.C.H.-Fuß mit Kern aus ultra- verstärktem technischem Polymer, 10 mm Absatz max. -
Page 4: Beschreibung Und Funktion
2 Beschreibung und Funktion 2.1 Verwendungszweck Die S.A.C.H.-Füße 30A28/..., 30A30/... und 30A31/... sind ausschließlich für eine prothetische Versorgung der unteren Extremität zu verwenden. 2.2 Konstruktion und Funktion Die S.A.C.H.-Füße (Solid Ankle Cushion Heel) 30A28/..., 30A30/... und 30A31/... sind für den Einsatz in Modular-Prothesen und Prothesen in Schalen- bauweise geeignet. - Page 5 Es ist dringend darauf zu achten, dass dieses Produkt keinen korrosionsfördernden Chemikalien und Medien wie z. B. Salz- und Süßwasser, Säuren, Staub oder Sand ausgesetzt wird! Bei Missachtung der Vorschriften erlöschen jegliche Ersatzforde- rungen gegenüber Streifeneder ortho.production GmbH. Bitte setzen Sie Ihren Prothesenträger darüber in Kenntnis! 5/24...
-
Page 6: Ein- / Aufbau
3 Ein- / Aufbau Achtung! Ein Fehlerhafter Aufbau kann zu Stürzen und schweren Verletzungen führen. Beachten Sie die Aufbau und Montagehinweise. 3.1 Montage des Fußadapters Die Fußadapter für die Prothesenfüße sind nicht im Lieferumfang enthalten. Die Fußadapter gemäß ihrer Gebrauchsanweisung am Prothesenfuß montieren. 3.2 Aufbauempfehlung / Grundaufbau Fußgröße Aufbaubezugslinie... -
Page 7: Konfigurationsmöglichkeiten
4 Konfigurationsmöglichkeiten S.A.C.H.-Fuß-Adapter -Aluminium- • komplett mit Verschraubung • Schraube Stahl Gewicht Gewinde Einbauhöhe max. Körpergewicht Bestell-Nr. 92 g 9 mm 100 kg 16A1/M10 Gewinde M10: Drehmoment 20 Nm bis Größe 25 30 Nm ab Größe 26 S.A.C.H.-Fuß-Adapter -Titan- • komplett mit Verschraubung, •... -
Page 8: Wartung / Pflege
Bauteilen Fett entzieht und es somit zu Funktionsstörungen kommen kann. Bei Einsatz des Medizinpro- duktes unter Verwendung von Talkum erlöschen alle Ansprüche gegen die Streifeneder ortho.production GmbH. Silikonspray Art.-Nr. 116P11 direkt auf die Reibflächen des S.A.C.H.-Fußes sprühen. -
Page 9: Nutzung
6 Nutzung Dieses Produkt erfordert die qualifizierte, individuelle und indikationsgerechte Anpassung an den/die Anwender/in durch entsprechend ausgebildetes Fachpersonal. 6.1 Nutzungseinschränkung Aufgrund der Anpassung und aus hygienischen Gesichtspunkten weisen wir darauf hin, dass das Produkt ausschließlich von diesem/r Patienten/in zu verwenden ist und keine Übertragung stattfinden darf. Achtung! Wir weisen darauf hin, dass die S.A.C.H.-Füße 30A28/..., 30A30/... -
Page 10: Garantie
Garantiedauer: 30A28/..., 30A30/... und 30A31/... S.A.C.H.-Füße = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen. -
Page 11: Garantieumfang Und -Ausschluss
Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind. -
Page 12: Konformitätserklärung
8 Konformitätserklärung Die Streifeneder ortho.production GmbH erklärt als Hersteller in alleiniger Verantwortung, dass die S.A.C.H.-Füße 30A28/..., 30A30/... und 30A31/... mit den Anforderungen der Richtlinie 93/42/EWG übereinstimmen. 9 Entsorgung Das Produkt ist für Mensch und Umwelt gefahrenfrei der stofflichen Ver- wertung bzw. Beseitigung zuzuführen. Bitte beachten Sie hierbei die jeweils gültigen regionalen, bzw. - Page 13 Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. Slight deviations in construction, shape, colour or scope of supply may occur.
-
Page 14: Technical Data
1 Technical Data 30A28/... Dynamic Foot, heel height 10 mm Max. body weight: 125 kg / 275 lbs Activity level (Walky): 1 to 2 Eff. height: 70 – 75 mm • With toes • Polyurethane foot shell • flat forefoot and flat heel for simple alignment 30A30/... -
Page 15: Description And Function
2 Description and function 2.1 Application The S.A.C.H.-Feet 30A28/..., 30A30/... and 30A31/... are to be used solely for prosthetic care of lower extremities. 2.2 Construction and functionn The S.A.C.H.-Feet (solid ankle cushion heel) 30A28/..., 30A30/... and 30A31/... are suitable for use in modular-prostheses and shell construction-prostheses. The functional characteristics are achieved by combination of a contoured core and functional foam. - Page 16 Please take special care, that this product is not exposed to corro- sive chemicals and substances such as salt- and freshwater, acids, dust or sand! Failure to observe these instructions will make any claims against Streifeneder ortho.production GmbH null and void. Please inform your prosthesis wearer accordingly! 16/24...
-
Page 17: Assembly / Construction
3 Assembly / Construction Attention! Faulty construction may cause the user to fall resulting in severe injuries. Be sure to follow the construction- and mounting instructions. 3.1 Mounting the foot adapter The foot adapter for prosthetic feet are not included in the delivery. Mount the foot adapters according to their instruction manual on the prosthetic foot. -
Page 18: Configuration Options
4 Configuration options S.A.C.H. Foot Adapter -Aluminum- • complete with bolted connection • steel screw Weight Thread Eff. height Max. body weight Item-No. 92 g 9 mm 100 kg 16A1/M10 Thread M10: Torque 20 Nm up to size 25 30 Nm from size 26 and up S.A.C.H. -
Page 19: Maintenance / Service
If the medical product is used with talcum powder, all claims against Streifeneder ortho.production are null and void. Spray the silicone spray item nr. 116P11 directly onto the friction surfaces of the cosmetic foot shell. -
Page 20: Use
6 Use This product requires qualified and individual adaption to the patient according to medical indication. All adjustments must be done by qualified professional staff. 6.1 Restriction of Use Because of the fitting and for hygienic reasons, we have to point out that the product is to be used only by one patient and must not be given to any other patient. -
Page 21: Guarantee
12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee. Rights to assert guarantee claims are expressly excluded after the expiry of this time limit. -
Page 22: Scope Of Guarantee And Exclusion
/ specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as... -
Page 23: Declaration Of Conformity
8 Declaration of Conformity Streifeneder ortho.production GmbH declares as manufacturer in sole responsibility, that the S.A.C.H.-Feet 30A28/..., 30A30/... and 30A31/... complies with the requirements of directive 93/42/EWG. 9 Disposal The product must be disposed of or recycled according to your regional or national regulations. - Page 24 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 30A28/G 2017-09...
