简单安装步骤（续）

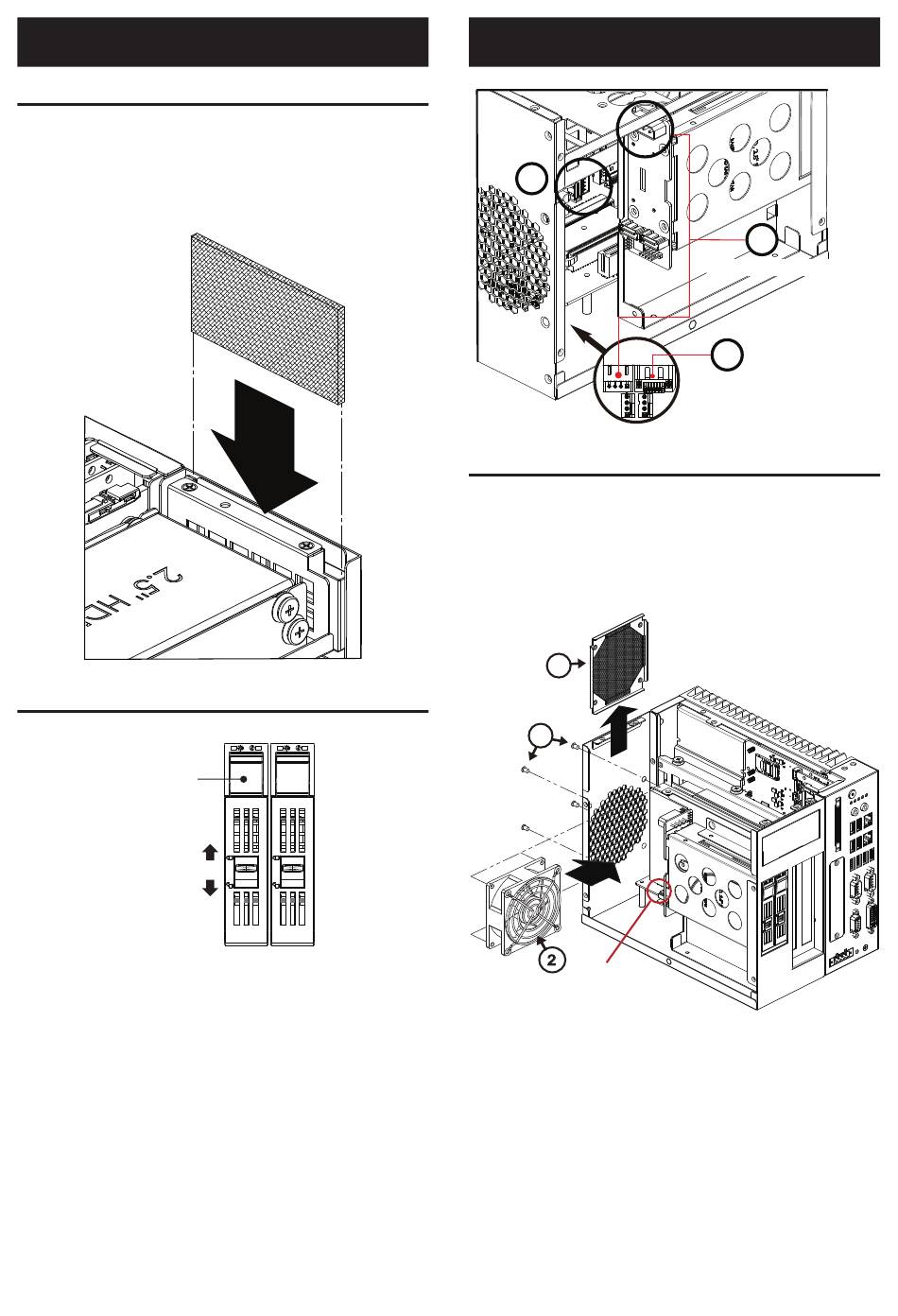

风扇过滤器安装
如果系统已经安装风扇，建议用户定期更换风扇过滤器，以
确保稳定的冷却性能。
选配的风扇模块自带一个全新风扇过滤器。
1. 移除系统盖并取下原有风扇过滤器。
2. 更换新的风扇过滤器。然后，放回系统盖并用螺丝固定。
热插拔HDD托架安装
1. 解锁HDD托架并按下"弹出按钮"移除HDD托架。
弹出按钮
上锁
解锁
2. 安装HDD并放回HDD托架。
3. 将SATA电缆连接至系统。
4. 将SATA电缆连接至HDD托架背板。
4 MIC-75S20快速入门手册
简单安装步骤（续）
3
风扇安装（选配）
MIC-75S20支持一个8 x 8 CM风扇。若系统需要安装高性能扩
展卡（如显卡或PoE卡）或系统总功率超过45 W，请安装风扇
以解决散热问题。
风扇为选配模块。如需安装风扇模块，请联系研华经销商或
销售代表。
风扇模块P/N：98R1751300E。
1
3
2
风扇接口
1. 卸下风扇盖。
2. 用4颗螺丝固定风扇保护网。
3. 用4颗螺丝将风扇安装并固定至机箱。
4. 将风扇电源线连接至背板接口。
4
5V电源用户HDD托架背板
3
5V电源用于HDD 2
