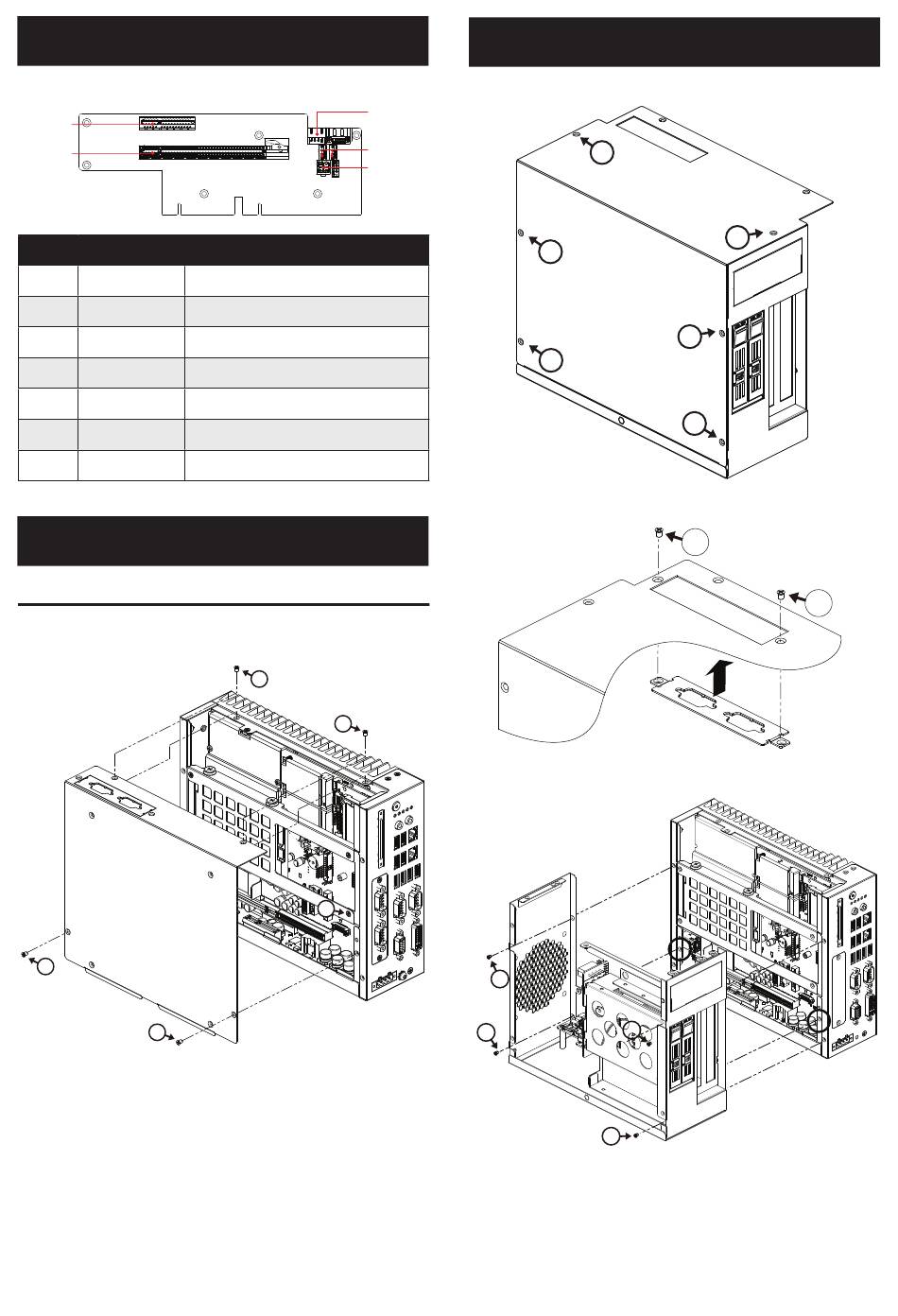

跳线和接口
下表为每个跳线和接口的功能列表。
PCIEx4插槽
PCIE x 16插槽
接口
编号 标签
1 PWR1
2 PWR2
3 FAN 1
4 FAN 2
5 PCIEx4_1
6 PCIEx16_1
简单安装步骤
系统安装
MIC-7系列i模块可安装于全系MIC-7 IPC系统。
1. 卸下MIC-7系统的螺丝并移除底盖。
1
1
2 MIC-75S20快速入门手册
功能
4针电源接口（5 V）
4针电源接口（12 V）
4针风扇接口
4针风扇接口
PCIEx4插槽
PCIEx16插槽
1
1
2
简单安装步骤（续）
2. 卸下 MIC-75S20的6颗螺丝。
5V附加电源
风扇接口1 & 2
12V附加电源
3. 移除i-door盖，并安装在MIC-75S20系统侧盖上。
4. 将MIC-75S20安装至MIC-7系统，并用4颗螺丝固定。
3
3
2
2
2
2
2
3
3
3
2
3
