簡單安裝步驟 (續)

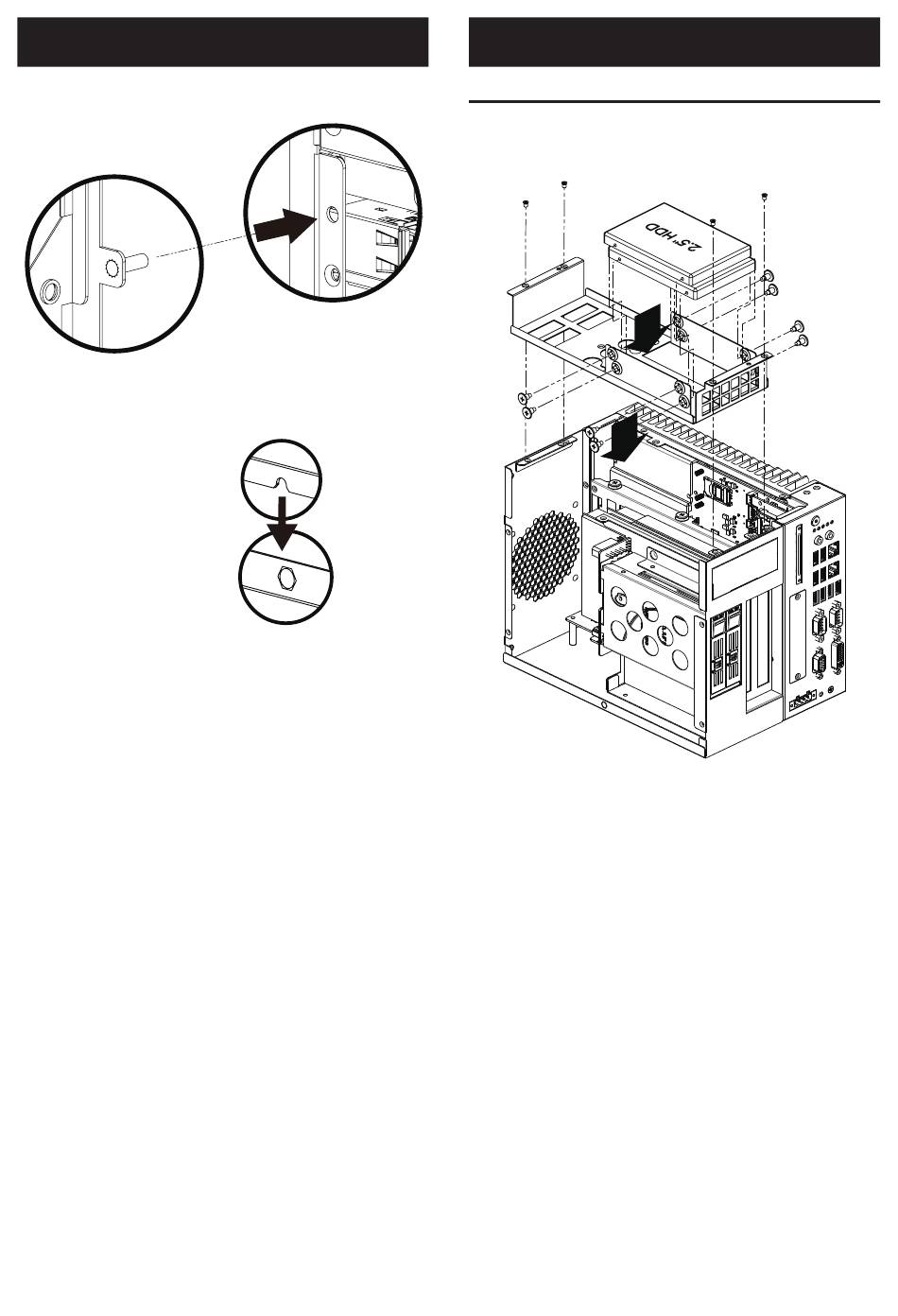

註： MIC-75S20配有2個螺柱，安裝時必須對準MIC-7系
統的的定位孔位。
5. 放回底蓋並用螺絲固定。
註： 機箱蓋上設計了一個凹口，安裝時必須扣住機箱
上的掛鉤。
Chassis Cover
Chassis hook
簡單安裝步驟 (續)
HDD安裝
MIC-75S20支持2個2.5"熱插拔HDD托架。
註： MIC-75S20最多可安裝4個2.5" 硬碟。2個用於熱插
拔存儲，2個用於內部存儲空間。
MIC-75S20支持2個內置2.5" HDD。
1. 卸下HDD支架。
2. 安裝4塊HDD抗衝擊橡膠墊（P/N：1990008871S000）。
3. 用戶4個螺絲（P/N：1930002235）固定。
4. 連接SATA電源線（有關主機板內置I/O介面規格，請參考
下頁內容）。
5. 放回HDD支架和主機殼蓋並用螺絲固定。
註1：MIC-7500 + MIC-75S20總共支援2 x SATA。
註2：MIC-7900 + MIC-75S20總共支援5 x SATA。
