Summary of Contents for Advantech MIC-710AIL

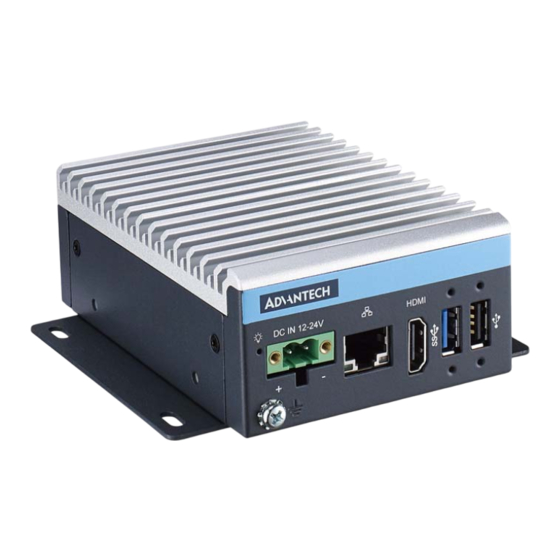

- Page 1 User Manual MIC-710AIL/MIC- 710AILX AI Inference System based on ® NVIDIA Jetson NANO/Jetson Xavier NX ® AI 推理系统，搭配 NVIDIA Jetson NANO/Jetson Xavier NX ® AI 推理系統，搭配 NVIDIA Jetson NANO/Jetson Xavier NX...
- Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 4 FCC A 级 注意：根据 FCC 规则第 15 款，本设备已经过检测并被判定符合 A 级数字设备标准。 这些限制旨在为商业环境下的系统操作提供合理保护，使其免受有害干扰。本设备会 产生、耗费和发射无线电频率能量，如果没有按照手册说明正确安装和使用，可能会 对无线电通讯造成有害干扰。此时，用户需自行解决干扰问题。 FCC A 级 注意：根據 FCC 規則第 15 款，本設備已經過檢測並被判定符合 A 級數位設備標準。 這 些限制旨在為商業環境下的系統操作提供合理保護，使其免受有害干擾。本設備會 產 生、耗費和發射無線電頻率能量，如果沒有按照手冊說明正確安裝和使用，可能會 對 無線電通訊造成有害干擾。此時，用戶需自行解決干擾問題。 MIC-710AIL(X) User Manual/用户手册...
- Page 5 2 x 安裝支架 1 x Micro USB 線 1 x 2Pin 電源接頭 4 x 支架螺絲 1 x M.2 螺絲 2 x MiniPCIe 螺絲 1 x China RoHS 文件 1 x 使用手冊 （線上下載） MIC-710AIL(X) User Manual/用户手册...
- Page 6 Product Information/ 产品信息 / 產品資訊 For more information on this and other Advantech products, please visit our website http://www.advantech.com For technical support and service, please visit our support website for MIC-710AIL/ MIC-710AILX at: https://advt.ch/mic-710ail Register your products on our website and get 2 months extra warranty for Free at: http://www.register.advantech.com...
- Page 7 The equipment has been dropped and damaged. The equipment has obvious signs of breakage. DISCLAIMER: This set of instructions is given according to IEC 704-1. Advantech disclaims all responsibility for the accuracy of any statements contained herein. 请仔细阅读此安全操作说明。...
- Page 8 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。 請注意設備上的所有警告標識。 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞。 設備內部有液體流入。 設備曾暴露在過於潮濕的環境中使用。 設備無法正常工作，或您無法通過用戶手冊來使其正常工作。 設備跌落或者損壞。 設備有明顯的外觀破損。 免責聲明：該安全指示符合 IEC 704-1 的要求。研華公司對其內容的準確性不承擔任 何法律責任。 警告使用者：此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動， 在此種情況下，使用者會被要求採取某些適當的對策。 電腦配置了由電池供電的即時時鐘電路，如果電池更換不正確，將有爆炸的危險，因 此只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指 示處理舊電池。 消費者若使用電源適配器供電，則應購買配套使用獲得 CCC 認證並滿足標準要求的電 源適配器。 MIC-710AIL(X) User Manual/用户手册 viii...
- Page 9 élevée peut entraîner une EXPLOSION ou une fuite de liquide ou de gaz inflammable. L'exposition d'une PILE à une pression d'air extrêmement faible peut entraîner une EXPLOSION ou une fuite de liquide ou de gaz inflammable. MIC-710AIL(X) User Manual/用户手册...
- Page 10 MIC-710AIL(X) User Manual/用户手册...
-
Page 11: Table Of Contents
Connectors/界面/介面 ..........9 2.2.1 Ethernet (LAN)/网络/網路 ........9 2.2.2 Internal USB2.0/内部 USB2.0/內部 USB2.0 ....10 2.2.3 M.2 Port/M.2 端口/M.2 埠.........11 2.2.4 mini-PCIE Port/mini-PCIE 端口/mini-PCIE 埠 ....12 2.2.5 SIM Slot/SIM 端口/SIM 埠.........13 USB Recovery Mode/USB 更新模式/USB 更新模式 ....13 Bracket Installing/支架安装/支架安装 ......15 MIC-710AIL(X) User Manual/用户手册... - Page 12 MIC-710AIL(X) User Manual/用户手册...
-
Page 13: Chapter 1 General Introduction
Chapter General Introduction 概述 產品資訊... -
Page 14: Introduction/产品简介/產品簡介
MIC-710AIL/MIC-710AILX is pre-integrated with the NVIDIA Jetson NANO/Jetson Xavier NX, and is ideal for use in industrial AI applications. MIC-710AIL/MIC- 710AILX design includes one Gigabit Ethernet LAN port, HDMI video for display, internal USB 2.0 and external USB 2.0 and USB 3.0, External OTG USB, Micro SD card slot, Nano SIM slot, mini-PCIE and M.2 2280 NVME support. - Page 15 存儲: 16GB of eMMCC 5.1 網路： 1 x Gigabit Ethernet (10/100/1000 Mbps) I/O 介面： 1 x HDMI 影像輸出 1 x USB 3.0/1 x USB 2.0 1 x USB 2.0 (內部) 1 x MiniPCIE MIC-710AIL(X) User Manual/用户手册...
-
Page 16: Mechanical Specifications/机械规格/機械規格
尺寸：85 x 118 x 45 （mm） （3.35" x 4.65" x 1.77"） 参考重量：0.96kg 尺寸：85 x 118 x 45 （mm） （3.35" x 4.65" x 1.77"） 參考重量：0.96kg Electrical Specifications/ 电源规格 / 電源規格 Power supply type: AT, DC 12-24V 电源类型：AT，DC 12-24V 電源類型：AT, DC 12-24V MIC-710AIL(X) User Manual/用户手册... -
Page 17: Environmental Specifications/环境规格/環境規格
工作溫度： – -10 ~ 60°C (14 ~ 140°F) - 無人員接觸 – -10 ~ 40°C (14 ~ 104°F) – 有人員接觸 工作濕度：95% @ 40°C （非凝結） 儲存溫度：-40 ~ 85°C (-40 ~ 185°F) 儲存濕度：60°C @ 95% RH，非凝結 MIC-710AIL(X) User Manual/用户手册... - Page 18 MIC-710AIL(X) User Manual/用户手册...
-
Page 19: Chapter 2 H/W Installation
Chapter H/W Installation 硬件安装 硬體安裝... -
Page 20: Io Overview/Io 概观/Io 概觀
IO Overview/IO 概观 /IO 概觀 MIC-710AIL(X) User Manual/用户手册... -
Page 21: Connectors/界面/介面
Connectors/ 界面 / 介面 2.2.1 Ethernet (LAN)/ 网络 / 網路 MIC-710AIL/MIC-710AILX comes with 1 LAN Port in the front side of device. The Ethernet LAN port has two LEDs. The Green LED indicates activity; the other one Green-Amber LED indicates speed. -
Page 22: Internal Usb2.0/内部 Usb2.0/內部 Usb2.0
In addition to the two USB ports (one USB 3.0 and one USB 2.0) in the front panel, MIC-710AIL/ MIC-710AILX has also internally provided one USB2.0 header. 除了外部提供 2 个 USB 端口之外，MIC-710AIL/MIC-710AILX 在本机内部提供一组 USB2.0 接頭。 除 了 外部提 供 2 個 USB 埠 之外，MIC-710AIL/MIC-710AILX 本機内 部提 供一 组 USB2.0 接头。 MIC-710AIL(X) User Manual/用户手册... -
Page 23: M.2 Port/M.2 端口 /M.2 埠
M.2 Port/M.2 端口 /M.2 埠 MIC-710AIL/MIC-710AILX provides 1pcs M.2 2280 NVME port internally for storage. MIC-710AILX can support PCIe x4 speed but MIC-710AIL can only run PCIe x1 NVME due to the different CPU specification. Due to NVIDIA Nano specification, MIC-710AIL MiniPCIe function will be disabled when the onboard switch SW1-1 is changed to OFF for M.2 PCIe x1 function enabled. -
Page 24: Mini-Pcie Port/Mini-Pcie 端口/Mini-Pcie 埠
Port/mini-PCIE 端口 /mini-PCIE 埠 MIC-710AIL/MIC-710AILX provides 1pcs mini-PCIE port internally for mini-PCIE card. For MIC-710AIL, the PCIe function will be disabled when the NVME is enabled by changing the switch SW1-1 to OFF. (SW1-1 default is ON) MIC-710AIL/MIC-710AILX 在本机内部提供 1 组 mini-PCIE 端口供 mini-PCIE 卡片... -
Page 25: Usb Recovery Mode/Usb 更新模式/Usb 更新模式
2.2.5 SIM Slot/SIM 端口/SIM 埠 MIC-710AIL/MIC-710AILX provides 1pcs Nano SIM slot internally for SIM card. For MIC-710AILX, MiniPCIe function is disabled when the onboard switch SW-2 is changed to OFF for SIM card function enabled. (SW1-2 default is ON) MIC-710AIL/MIC-710AILX 在本机内部提供 1 组 mini-PCIE 端口供 mini-PCIE 卡片... - Page 26 請準備一台 HOST 系統。(關於 Host 系統的細節，請參閱軟體更新指南) 在更新 MIC-710AIL/MIC-710AILX 之前，你必須手動讓 MIC-710AIL/MIC- 710AILX 進入 USB 更新模式。 (1) 請將 MIC-710AIL/MIC-710AILX 關機，打開後窗蓋。 (2) 透過 Micro USB 線材連接 HOST 系統與 MIC-710AIL/MIC-710AILX 的 Micro USB 埠。 (3) 按住機器的 REC (SW_REC1) 按鈕。 (4) 按一下機器的 RST (SW_RST1) 按鈕。 (5) 5 秒鐘後放開 REC (SW_REC1) 按鈕。...
-
Page 27: Bracket Installing/支架安装/支架安装
Bracket Installing/支架安装/支架安装 (T=1.5mm) 4pcs x 1930007979 (M3X4L S/S D=4.8 H=1 (2+) Screw to fix mounting kit x 4pcs Diameter of screw = M3 min. Length of screw = 4-5mm mm MIC-710AIL(X) User Manual/用户手册... - Page 28 Screw to fix DIM RAIL kit x3 pcs Diameter of screw = M3 min. Length of screw = 4-5mm mm MIC-710AIL(X) User Manual/用户手册...
- Page 29 限用物質含有情況標示聲明書 Declaration of the Presence Condition of the Restricted Substances Marking PLM MDR NO: MDR-00386 設備名稱：電腦 型號 （型式） ：MIC-710AIL-00B1/MIC-710AIXL-00B1 Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元 六價鉻 相對應排 多溴二苯醚 鉛 汞 鎘 多溴聯苯 Unit...
- Page 30 (本型式係準系統) MIC710AIL2304-T MIC710AIL2404-T MIC710AIL2504-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AIL2305-T MIC710AIL2405-T MIC710AIL2505-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AIL2306-T MIC710AIL2406-T MIC710AIL2506-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AIL2307-T MIC710AIL2407-T MIC710AIL2507-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AIL2308-T MIC710AIL2408-T MIC710AIL2508-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AIL2309-T MIC710AIL2409-T MIC710AIL2509-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC-710AIL(X) User Manual/用户手册...
- Page 31 (本型式係準系統) MIC710AILX2304-T MIC710AILX2404-T MIC710AILX2504-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AILX2305-T MIC710AILX2405-T MIC710AILX2505-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AILX2306-T MIC710AILX2406-T MIC710AILX2506-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AILX2307-T MIC710AILX2407-T MIC710AILX2507-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AILX2308-T MIC710AILX2408-T MIC710AILX2508-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC710AILX2309-T MIC710AILX2409-T MIC710AILX2509-T (本型式係準系統) (本型式係準系統) (本型式係準系統) MIC-710AIL(X) User Manual/用户手册...
- Page 32 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2021 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途经以任何形式复制、翻...
