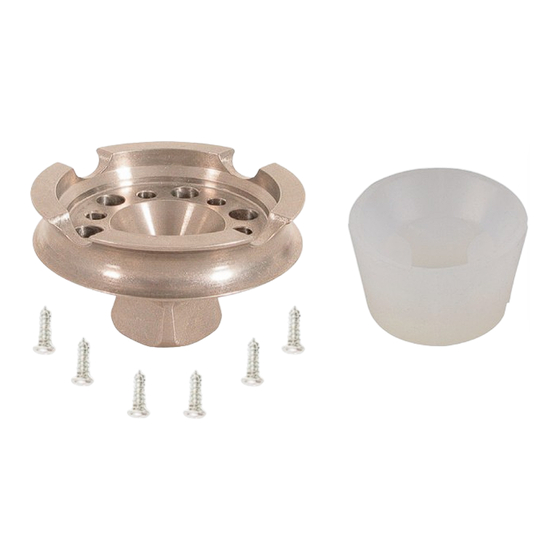

- Page 1 Mini-Eingussscheibe Mini Lamination Disc 16A10 Gebrauchsanweisung · Instruction Manual...
-
Page 2: Table Of Contents
Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-... -
Page 3: Technische Daten
Einsatzbereich nach dem Streifeneder max. Walky-System: 75 kg Der 16A10 Mini-Eingussscheibe ist für die Mobilitätsklasse 1 bis 4 nach dem Streifeneder Walky-System und bis zu einem maximalen Körpergewicht, einschließlich getragener und gestützter Lasten laut Tabelle, Punkt 1 – Technische Daten zugelassen. -
Page 4: Einbauanleitung
3.1 Einbauanleitung Eingussanker mit den beiliegenden 6 Schrauben* 22A4/29x95 am Ver- schluss befestigen. * Schrauben handfest anziehen. Abb. ähnlich, zeigt 16A30 Laminierschutz 22A12 auf den Justier- kern aufstecken. Mit der beiliegenden Zylinderschraube und der Unterleg- scheibe den Verschluss am Gipspositiv befestigen. -
Page 5: Empfehlung Für Die Schaftarmierung
Chemikalien und Medien wie z. B. Salz- und Süßwasser, Säuren, Staub oder Sand ausgesetzt wird! Bei Missachtung der Vorschriften erlöschen jegliche Ersatzforde- rungen gegenüber Streifeneder ortho.production GmbH. Bitte setzen Sie Ihren Prothesenträger darüber in Kenntnis! Achtung! Die kurzen Arme des Schaftadapters dürfen nicht angeschränkt werden. -
Page 6: Wartung / Service
5 Wartung / Service Bei allen beweglichen Teilen muss generell nach 6 Monaten, bei allen festen Strukturteilen nach 12 Monaten, eine Sicht- und Funktionsprüfung erfolgen. 6 Nutzung Dieses Produkt erfordert die qualifizierte, individuelle und indikationsgerechte Anpassung an den/die Anwender/in durch entsprechend ausgebildetes Fachpersonal. -
Page 7: Garantie
Garantiedauer: 16A10 Mini-Eingussscheibe = 12 Monate Ansprüche aus der Garantie sind unverzüglich, spätestens innerhalb von 1 Monat nach Kenntnis schriftlich bei Streifeneder ortho.production GmbH geltend zu machen. Nach Ablauf dieser Frist ist die Geltendmachung von Rechten aus der Garantie ausdrücklich ausgeschlossen. -
Page 8: Garantieumfang Und -Ausschluss
Einfluss auf die Funktionsfähigkeit des betroffenen Produkts sind, sowie Schäden die auf den Einbau beschädigter Teile, den Einsatz von durch Streifeneder ortho.production GmbH nicht zugelassener Ersatzteile und / oder auf Eingriffe oder Reparaturen durch von Streifeneder ortho.production GmbH nicht autorisierte Händler / Fachbetriebe zurückzuführen sind. - Page 9 English Content 1 Technical Data .............. 10 2 Description and Function ..........10 2.1 Application .................10 2.2 Construction ................10 3 Assembling ............10 – 12 3.1 Mounting Guidelines ..............11 3.2 Reinforcement ................12 4 Technical Notes ............. 12 5 Service Directions and Recommendations ..... 13 6 Use ................
-
Page 10: Technical Data
75 kg The 16A10 Mini Lamination Disc is approved for activity level 1 to 4 according to Streifeneder walky-system and for maximum body weight, including carried or supported loads, as per table (Point 1, Technical Data). 2 Description and Function 2.1 Application... -
Page 11: Mounting Guidelines
3.1 Mounting Guidelines You should mount the Lamination Disc with attached 6 mounting screws* to the Lock Unit. * Tighten the screws moderately by hand. Fig. similar, shown 16A30 Attach the Lamination Dummy to the adjustment core. Mount the Lock Unit to the plaster positive with attached socket head screw and washer. -
Page 12: Reinforcement
Please take special care, that this product is not exposed to corro- sive chemicals and substances such as salt- and freshwater, acids, dust or sand! Failure to observe these instructions will make any claims against Streifeneder ortho.production GmbH null and void. Please inform your prosthesis wearer accordingly! Attention! Don’t bend the short anchor arms of the Socket Adapter! -
Page 13: Service Directions And Recommendations
5 Service Directions and Recommendations Generally a visual and functional check-out has to be done on all movable parts every 6 month and on all stiff structual parts every 12 month. 6 Use This product requires qualified and individual adaption to the patient according to medical indication. -
Page 14: Guarantee
The special terms and conditions of the Guarantee for this particular product are: Guarantee Duration: 16A10 Mini Lamination Disc = 12 months Claims under this Guarantee must be asserted immediately in writing to Streifeneder ortho.production GmbH, at the latest within one month after knowledge of the existence of the preconditions for claims under this Guarantee. -
Page 15: Scope Of Guarantee And Exclusion
/ specialist companies not authorized by Streifeneder ortho.production GmbH. This Guarantee does not create a liability of Streifeneder ortho.production GmbH with regard to consequential loss or damage of any kind or other claims for compensation with the exception of mandatory legal provisions according to which Streifeneder ortho.production GmbH can be held accountable as... - Page 16 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 16A10/G 2017-04...
