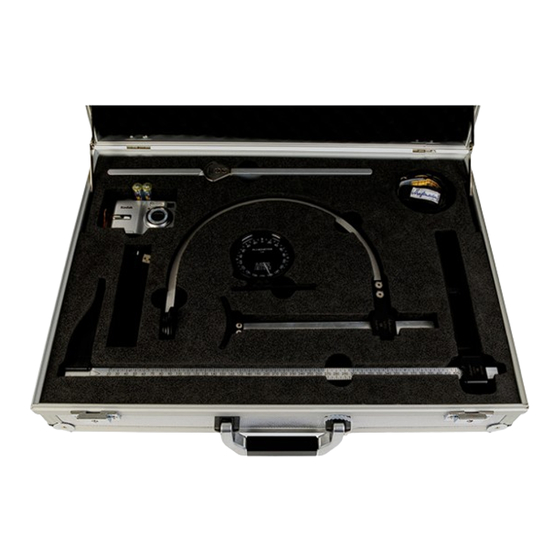

- Page 1 163P30 M.A.S.-Werkzeug-Set mit Kamera M.A.S. Tool Kit with Digital Camera Gebrauchsanweisung · Instruction Manual...
-
Page 2: Table Of Contents
Diese Gebrauchsanweisung ist urheberrechtlich geschützt. Die fotomechanische Vervielfältigung der gesamten Gebrauchsanweisung, auch in Auszügen, ist nur mit ausdrücklicher schriftlicher Genehmigung der Streifeneder ortho.production GmbH erlaubt. Die angegebenen Maße und Gewichte sind unverbindliche Richtwerte. Konstruktions- oder Formände- rungen, Abweichungen im Farbton sowie Änderungen des Lieferumfangs seitens des Herstellers bleiben während der Lieferzeit vorbehalten, sofern der Kaufgegenstand nicht erheblich geändert wird, die Zweck-... -
Page 3: Einleitung
1 Einleitung Um Messwerkzeuge erfolgreich einzusetzen, bedarf es einer sorgfältigen Handha- bung. Wir bitten Sie deshalb, die Gebrauchsanweisung genau durchzulesen. Bei nicht bestimmungsgemäßer Verwendung erlöschen die Garantieansprüche und die Haftung bei möglichen Schäden liegt in der Verantwortung des Anwenders. 2 Verwendungszweck Der Messwerkzeugkoffer ist ein Mess- und Dokumentationswerkzeug mit individuellen Einsatzmöglichkeiten im Bereich der Prothetischen Versorgung der unteren Extremität. -
Page 4: 163P32 Diagometer Nach Gottinger
163P32 Diagometer nach Gottinger Diameter mit konkaver und gerader Anlagefläche mit einem Messbereich von 70 – 215 mm. Zum diagonalen Messen von z. B. Schafteintritt im Be- reich Ramus zur gegenüberliegenden Seite oder zum Messen von Femur- kondylen. Messbereich Messwert 163P33 Ramus-Winkelmesser nach Gottinger Der Winkelmesser hat einen Messbe- reich +/- 60 Grad. -
Page 5: 163P34 Plurimeter-V
163P34 Plurimeter-V Der Plurimeter-V ist ein einschenkliger Winkelmesser, ein hydraulisch ge- dämpfter Inklinometer. Er besteht aus einem mit Kompassöl gefülltem Gehäu- se, in welchem der Zeiger sofort jeden Bewegungsausschlag klar anzeigt. Er ist an vielen Gelenken des Köpers für die Null-Durchgangsmethode besonders geeignet, da sein drehbares Ziffernblatt problemlos auf die 0-Ausgangsstellung... -
Page 6: 163P36 Digitalkamera
163P36 Digitalkamera Lieferumfang: • Nikon Coolpix L31 Digitalkamera schwarz • Nikon Original Tasche schwarz • zwei Alkali-Batterien (Typ LR6/L40, Größe AA) • USB-Kabel UC- Abbildung ähnlich System: Kompaktkamera (fest verbautes Objektiv) Typ & Größe: CCD Sensor (6.2 x 4.6 mm) Cropfaktor: 5.6x Lichtempfindlichkeit (ISO): 80 –... - Page 7 Achtung! Es ist dringend darauf zu achten, dass diese Produkte keinen korrosionsfördernden Chemikalien und Medien wie z. B. Salz- und Süßwasser, Säuren, Staub oder Sand ausgesetzt wird! Bei Missachtung der Vorschriften erlöschen jegliche Ersatzforde- rungen gegenüber Streifeneder ortho.production GmbH. 7/16...
-
Page 8: Garantie / Gewährleistung
4 Garantie / Gewährleistung Für dieses Gerät übernehmen wir die Gewährleistung für 12 Monate. 1. Die Gewährleistung beginnt ab Kaufdatum und erfolgt unter Vorlage der Rechnung mit Angabe der Gerätenummer, Gerätetyp und Motornummer, sowie Händlerstempel. 2. Wir leisten Gewähr für eine dem jeweiligen Stand der Technik und dem Verwendungszweck entsprechende Fehlerfreiheit. - Page 9 Streifeneder ortho.production GmbH. The indicated measurements and weights are guide values without obligation. Slight deviations in construction, shape, colour or scope of supply may occur.
-
Page 10: Introduction
1 Introduction Accurate handling is necessary to successfully apply measuring tools. Therefore we kindly ask you to read this instruction manual carefully. If the tool is not used as designated, any warranty becomes void and the user is liable for possible claims. 2 Designated Use The measuring tool case is a measuring- and documentation tool with individual applications in the field of prosthetic care of the lower extremities. -
Page 11: 163P32 Diagometer Based On Gottinger
163P32 Diagometer based on Gottinger Diagometer with concave and straight contact surface with a measuring range of 70 - 215 mm. For diagonal measuring e.g. of the socket entrance point in the area of the ramus to the opposite side. This can also be used for measuring of the femur condyles. -
Page 12: 163P34 Plurimeter-V
163P34 Plurimeter-V The plurimeter-V is a onesided goniometer and hydraulic cushioned inclinometer. It consists of a body filled with compass oil, in which the indicator clearly shows any agitation. It is especially suitable for many joints of the body for the zero-passing method, because its rotating clock face can be adjusted to the 0-initial position without problems (automatic locking... -
Page 13: 163P36 Digital Camera
163P36 Digital Camera Sope of suppliy: • Nikon Coolpix L3 digital camera black • Nikon original pouch black • 2 alkaline batteries (type LR6/L40, AA) • USB-cable UC- picture similar System: compact camera with fixed lens CCD-Sensor (6.2 x 4.6 mm), Crop factor: 5.6x, Film speed (ISO):... - Page 14 Please take special care, that this products are not exposed to corrosive chemicals and substances such as salt- and freshwater, acids, dust or sand! Failure to observe these instructions will make any claims against Streifeneder ortho.production GmbH null and void. 14/16...
-
Page 15: Guarantee / Warranty
4 Guarantee / Warranty This product is guaranteed for a period of 12 months. 1. This guarantee period begins on the date of purchase. Claims will only be considered on submission to your Specialist Service Dealer with the original purchase receipt stating date of purchase. 2. - Page 16 Streifeneder ortho.production GmbH Moosfeldstraße 10 82275 Emmering Germany T +49 8141 6106-0 F +49 8141 6106-50 office@streifeneder.de www.streifeneder.de/op 163P30/GD 2018-01...
