1.4 Descripción del equipo
12
13
14
15
9
7
8 D
6
5
4
2
1

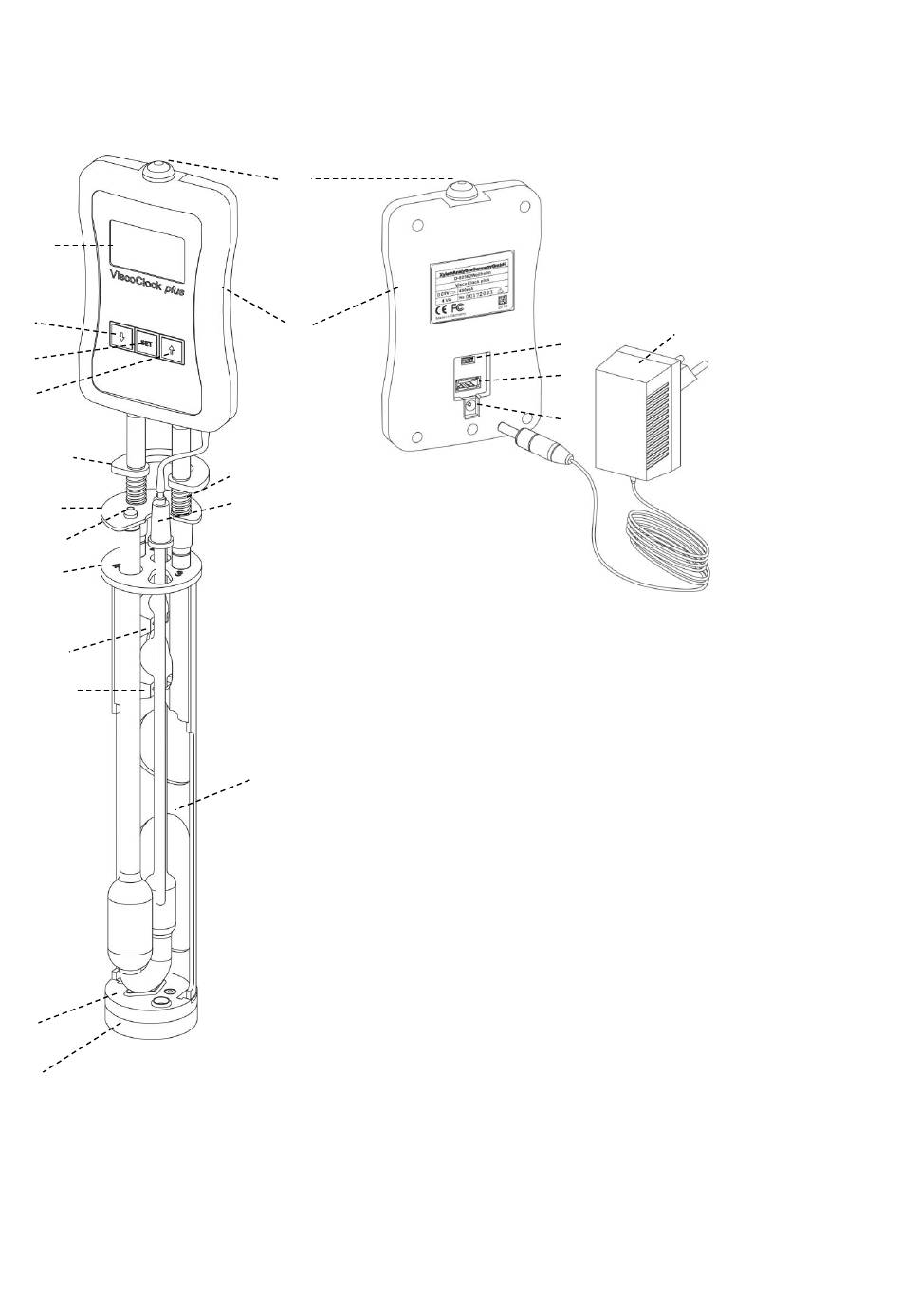

Fig. 1 Descripción de ViscoClock plus
16
11
S
8
10
1 Base de acero inoxidable para contrapeso
2 Prisma de centrado para posicionar y sostener el viscosímetro
3 Soporte
4 Nivel de medición inferior
5 Nivel de medición superior
6 Placa perforada para centrado del viscosímetro
7 Placa de fijación para posicionar y sostener el viscosímetro
3
8D Tapones de silicón para el tubo de llenado para operación de empuje
8 S Tapones de silicón para el para tubo capilar para operación de succión
9 Placa de agarre
10 Tapa de silicón para tubo de ventilación del viscosímetro, VZ 5101
11 Unidad de medición electrónica
12 Pantalla gráfica LCD
13 Botón <Down> en el teclado frontal
14 Botón <Set> en el teclado frontal
15 Botón <Up> en el teclado frontal
16 Botón <Start> en la parte superior de la carcasa
17 Conexión USB OTG
18 Conexión USB huésped
19 Conector para conector coaxial de alimentación
Fuente de alimentación TZ 1858 / 100 ... 240V~, 50/60 Hz
