KORADO KORATHERM AQUAPANEL-ERH Series Manual
  1. Manuals
  2. Brands
  3. KORADO Manuals
  4. Heater
  5. KORATHERM AQUAPANEL-ERH Series
  6. Manual

KORADO KORATHERM AQUAPANEL-ERH Series Manual

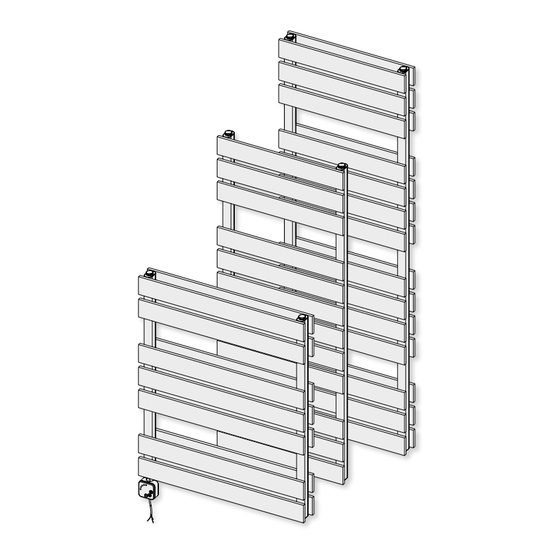

Design heater with electric heating and with temperature controller
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

AQUAPANEL-ERH
CZ
Designové otopné těleso s elektrickým ohřevem a s regulátorem teploty
EN
Design heater with electric heating and with temperature controller
DE
Designheizkörper mit elektrischer Heizung und mit Temperaturregler
Bří Hubálků 869, 560 02 Česká Třebová, Česká republika
KORADO a.s.,
Info: +420 800 111 506, e-mail: info@korado.cz
www.korado.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KORATHERM AQUAPANEL-ERH Series and is the answer not in the manual?

Questions and answers

Related Manuals for KORADO KORATHERM AQUAPANEL-ERH Series

Summary of Contents for KORADO KORATHERM AQUAPANEL-ERH Series

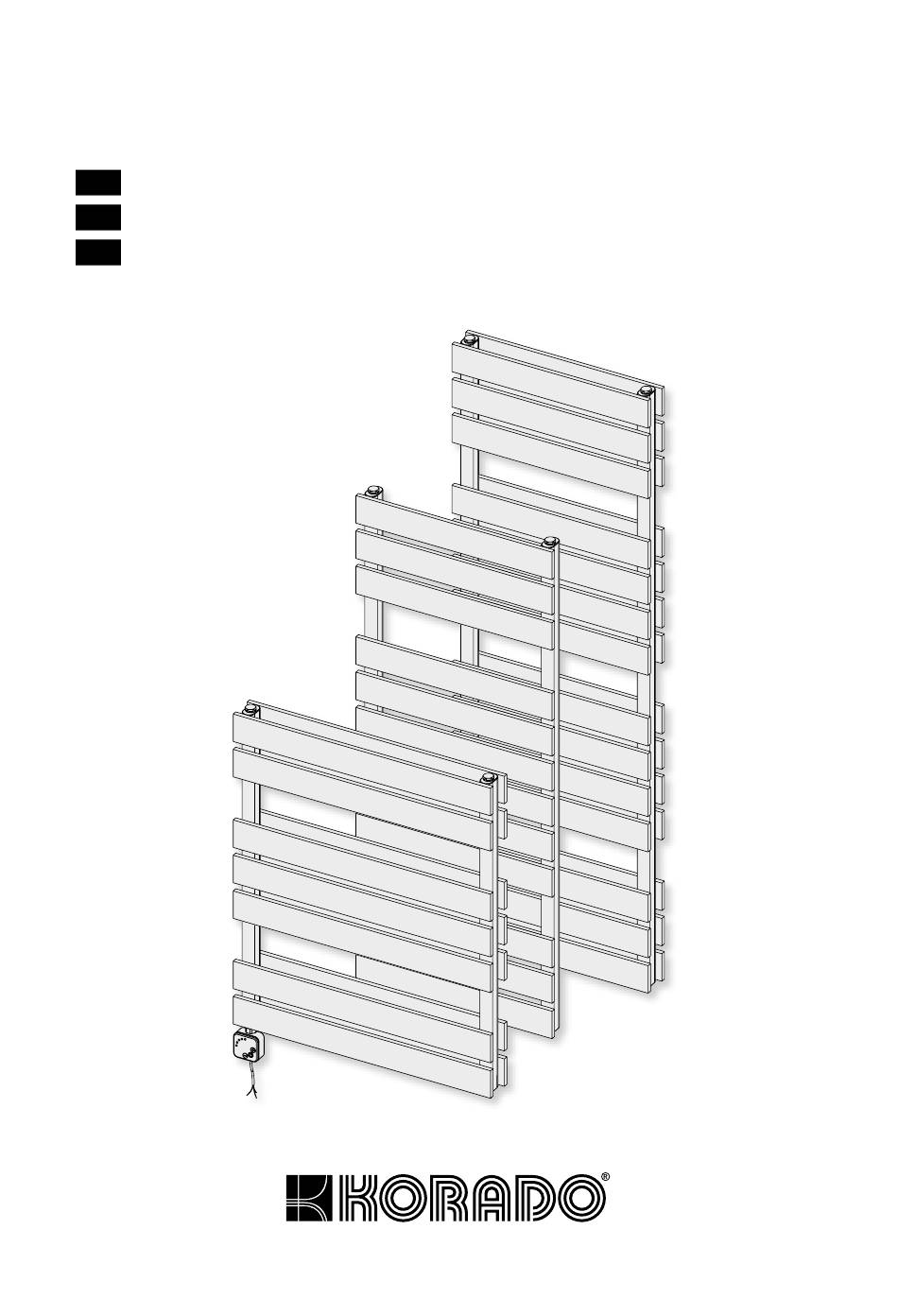

  • Page 1 Designové otopné těleso s elektrickým ohřevem a s regulátorem teploty Design heater with electric heating and with temperature controller Designheizkörper mit elektrischer Heizung und mit Temperaturregler KORADO a.s., Bří Hubálků 869, 560 02 Česká Třebová, Česká republika Info: +420 800 111 506, e-mail: info@korado.cz www.korado.com...
