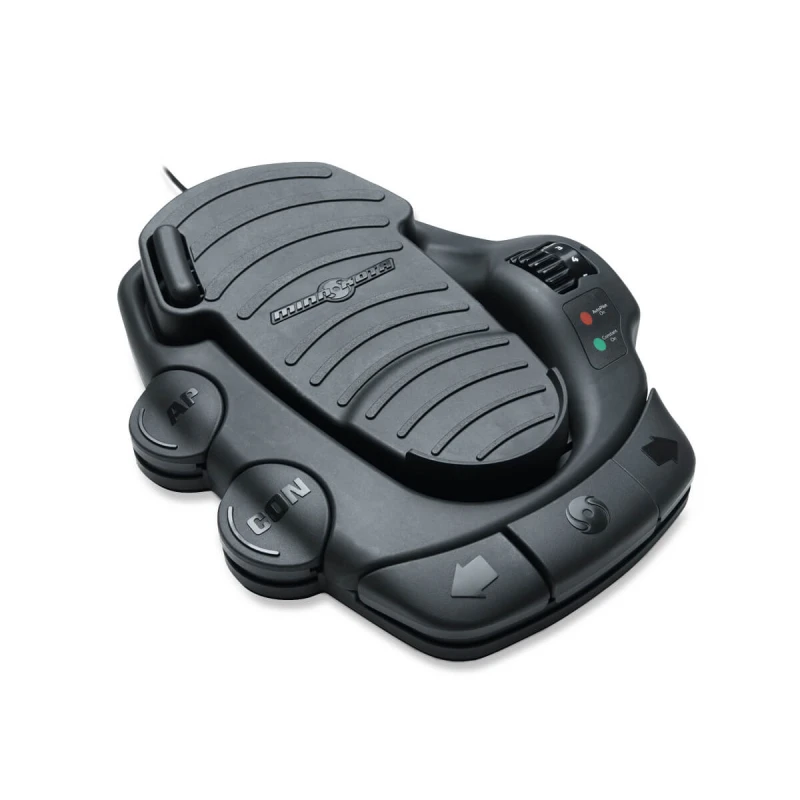

- Page 1 CORDED FOOT PEDAL FOR TERROVA® & RIPTIDE® TERROVA Owner's Manual Compatible with Terrova and Riptide Terrova motors model year 2017 and after...
-
Page 2: Safety Considerations
SAFETY CONSIDERATIONS WARNING You are responsible for the safe and prudent operation of your vessel. We have designed your Foot Pedal to be an accurate and reliable tool that will enhance boat operation and improve your ability to catch fish. This product does not relieve you from the responsibility for safe operation of your boat. -
Page 3: Installation
INSTALLATION INSTALLING THE TERROVA & RIPTIDE TERROVA FOOT PEDAL The new Terrova Foot Pedal accessory comes with everything needed to install it directly to the trolling motor. These instructions show how to install the Foot Pedal on a Terrova or Riptide Terrova trolling motor. Please review the parts list and mounting considerations for installation prior to getting started. - Page 4 INSTALLATION INSTALLATION Installing the Terrova and Riptide Terrova Foot Pedal ITEM(S) NEEDED #2 x 4 #A x 1 Take the Foot Pedal (Item #A) and turn it over. Put a Foot Pedal Pad (Item #2) in each of the pad locations. Foot Pedal Foot Pedal Bottom...
-
Page 5: Using The Foot Pedal
The Foot Pedal is used to operate the Terrova or Riptide Terrova trolling motor. The controls on the Foot Pedal are easy to operate by either foot or hand. A light touch is all that is necessary. The trolling motor can also be controlled by a Minn Kota Wireless Remote or any compatible Minn Kota remote. - Page 6 USING THE FOOT PEDAL WARNING You are responsible for the safe and prudent operation of your vessel. We have designed the Terrova Foot Pedal to be an accurate and reliable tool that will enhance boat operation and improve your ability to catch fish. This product does not relieve you from the responsibility for safe operation of your boat.
- Page 7 USING THE FOOT PEDAL AutoPilot The AutoPilot button is located on the left side of the Foot Pedal, below the Indicator Panel. Pressing the AutoPilot button toggles AutoPilot on and off. The AUTOPILOT LED on the Indicator Panel illuminates red when AutoPilot is engaged. When AutoPilot AUTOPILOT SPOT-LOCK is initiated from the Foot Pedal, the default AutoPilot mode is determined by the paired remote.
- Page 8 AutoPilot may be controlled with the Foot Pedal or a compatible Minn Kota remote. For more information on AutoPilot, refer to the paired remote Owner’s Manual online at minnkota.johnsonoutdoors.com.
- Page 9 While the motor is running, AutoPilot can be turned Foot Pedal Foot Pedal on by pressing the AutoPilot button located on Indicator Indicator Panel Panel the Foot Pedal or Minn Kota remote. AutoPilot AutoPilot (red) (red) AUTOPILOT The AUTOPILOT LED on the Indicator Panel SPOT-LOCK...
- Page 10 SPOT-LOCK HOW SPOT-LOCK WORKS Spot-Lock uses a single point of reference that is recorded when the Spot-Lock button is pressed. The reference point is a set of GPS coordinates captured at the location of the trolling motor at the moment the button is pressed. This point is recorded and can be saved into one of the Spot-Lock memory locations.
- Page 11 SPOT-LOCK CONTROLLING SPOT-LOCK Toggle Spot-Lock On/Off While the motor is running, Spot-Lock can be turned Foot Pedal Foot Pedal Spot-Lock Spot-Lock on by pressing the Spot-Lock button located on Indicator Indicator (blue) (blue) the Foot Pedal. The SPOT-LOCK LED on the Panel Panel AUTOPILOT...
-
Page 12: Service And Maintenance
GENERAL MAINTENANCE • Keep the Corded Foot Pedal well dry and clean. Debris that gets into the Foot Pedal can cause interference of pedal operation. It is recommended to use compressed air to clean the Foot Pedal after each use. -
Page 13: Environmental Compliance Statement
Minn Kota motors are not subject to the disposal regulations EAG-VO (electric devices directive) that implements the WEEE directive. Nevertheless never dispose of your Minn Kota motor in a garbage bin but at the proper place of collection of your local town council. -
Page 14: Fcc Compliance
COMPLIANCE STATEMENTS FCC COMPLIANCE This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference that may be received, including interference that may cause undesired operation. Changes or modifi cations not expressly approved by Johnson Outdoors Marine Electronics, Inc. -
Page 15: Parts Diagram & Parts List
PARTS DIAGRAM & PARTS LIST TERROVA & RIPTIDE TERROVA FOOT PEDAL Foot Pedal Parts Diagram ©2023 Johnson Outdoors Marine Electronics, Inc. minnkota.johnsonoutdoors.com | 15... - Page 16 PARTS DIAGRAM & PARTS LIST Foot Pedal Parts List Assembly Part # Description Quantity 2994733A FT PEDAL ASM TRV3 PM ACC 2994859 BAG ASY-TERROVA/V2,RUB.BUMPERS Item Part # Description Quantity 2325110 PAD, FOOT PEDAL 2204501 BASE PLATE, FOOT PEDAL ✖ MAIN ASSY, FOOT PEDAL, TERROVA 2373440 SCREW-#4-24 X 1/4 PHCR SS TY B 2372103...
- Page 17 NOTES ©2023 Johnson Outdoors Marine Electronics, Inc. minnkota.johnsonoutdoors.com | 17...
-
Page 18: Recommended Accessories
Stop buying new batteries and start taking care of the ones you’ve got. Many chargers can actually damage your battery over time – creating shorter run times and shorter overall life. Digitally controlled Minn Kota chargers are designed to provide the fastest charge that protect and extend battery life. MK212PCL... - Page 19 PÉDALE CÂBLÉE POUR TERROVA® ET RIPTIDE® TERROVA Manuel du propriétaire Compatible avec les moteurs Terrova et Riptide Terrova des années-modèles 2017 et après...
-
Page 20: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ AVERTISSEMENT Vous seul êtes responsable de la navigation sécuritaire et prudente sur votre bateau. Nous avons conçu votre pédale pour qu’elle soit un outil précis et fiable qui vous permettra d’améliorer l’utilisation de votre bateau et d’accroître votre capacité de pêcher des poissons. Ce produit ne vous exonère pas de la responsabilité... -
Page 21: Installation
INSTALLATION INSTALLATION DE LA PÉDALE TERROVA ET RIPTIDE TERROVA La nouvelle pédale Terrova comprend tout ce dont vous avez besoin pour l’installer directement sur le moteur de pêche à la traîne. Ces instructions montrent comment installer la pédale sur un moteur de pêche à la traîne Terrova ou Riptide Terrova. Veuillez passer en revue la liste des pièces et les considérations de montage pour l’installation avant de commencer. - Page 22 INSTALLATION INSTALLATION Installation de la pédale Terrova et Riptide Terrova ARTICLE(S) REQUIS #2 x 4 #A x 1 Prenez la pédale (article nº A) et retournez-la. Placez un coussinet de pédale (article nº 2) dans chacun des emplacements de coussinet. Bas de la Bas de la pédale...
-
Page 23: Utilisation De La Pédale
à utiliser à la main ou au pied. Un contact léger suffit. Le moteur de pêche à la traîne peut également être commandé par une télécommande sans fil Minn Kota ou toute autre télécommande Minn Kota compatible. Reportez-vous au manuel de télécommande associé... - Page 24 UTILISATION DE LA PÉDALE AVERTISSEMENT Vous êtes responsable de la conduite sécuritaire et prudente de votre bateau. Nous avons conçu la pédale Terrova pour qu’elle soit un outil précis et fiable qui améliorera le fonctionnement du bateau et votre capacité à attraper les poissons. Ce produit ne vous dégage pas de la responsabilité...
- Page 25 UTILISATION DE LA PÉDALE AutoPilot Le bouton AutoPilot est situé sur le côté gauche de la pédale, sous le panneau indicateur. Appuyer sur le bouton AutoPilot active et désactive le pilote automatique. La DEL de l’AUTOPILOT sur le panneau indicateur s’allume en rouge lorsque AutoPilot est engagé. AUTOPILOT SPOT-LOCK Lorsque AutoPilot est lancé...
- Page 26 COMMANDES AUTOPILOT Les modèles Terrova ou le Riptide Terrova peuvent être achetés avec le système AutoPilot installé en usine. Minn Kota AutoPilot™ s’appuie sur une boussole magnétique et une puce à microprocesseur pour maintenir le moteur de pêche à la traîne pointé dans la direction prévue.
- Page 27 Panneau Panneau être mis en marche en appuyant sur le bouton indicateur indicateur AutoPilot situé sur la pédale ou la télécommande AutoPilot AutoPilot Minn Kota. (rouge) (rouge) AUTOPILOT SPOT-LOCK La DEL de l’AUTOPILOT sur le panneau AUTOPILOT SPOT-LOCK indicateur s’allume en rouge lorsqu’AutoPilot est...
- Page 28 SPOT-LOCK COMMENT FONCTIONNE SPOT-LOCK Spot-Lock utilise un point de référence unique qui est enregistré lorsque le bouton Spot-Lock est enfoncé. Le point de référence est un ensemble de coordonnées GPS capturées à l’emplacement du moteur de pêche à la traîne au moment où on appuie sur le bouton. Ce point est enregistré...
- Page 29 SPOT-LOCK CONTRÔLE DE SPOT-LOCK Activation et désactivation de Spot-Lock Lorsque le moteur est en marche, Spot-Lock peut Pédale Pédale Spot-Lock Spot-Lock être mis en marche en appuyant sur le bouton Panneau Panneau (bleu) (bleu) Spot-Lock situé sur la pédale. La DEL de indicateur indicateur SPOT-LOCK...
-
Page 30: Service Et Entretien
Centres de service agréés On compte plus de 800 centres de service agréés Minn Kota aux États-Unis et au Canada pour acheter des pièces et faire réparer vos produits. Veuillez consulter notre site Web pour trouver un centre de service dans votre région. -
Page 31: Directive Deee
Les moteurs Minn Kota ne sont pas soumis à la réglementation concernant l’élimination VGE-VO (directive pour les dispositifs électriques), qui transpose la directive DEEE. Néanmoins, ne jamais jeter le moteur Minn Kota dans une poubelle, mais plutôt à l’endroit approprié où s’eff ectue la collecte, recommandé par le conseil municipal local. -
Page 32: Conformité Fcc
DÉCLARATIONS DE CONFORMITÉ CONFORMITÉ FCC Cet appareil est conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : Ce dispositif ne doit pas causer d’interférences nuisibles. Cet appareil doit accepter toute interférence qui peut être reçue, y compris les interférences susceptibles de perturber son fonctionnement. -
Page 33: Schéma Des Pièces Et Liste Des Pièces
SCHÉMA DES PIÈCES ET LISTE DES PIÈCES PÉDALE TERROVA ET RIPTIDE TERROVA Schéma des pièces de la pédale ©2023 Johnson Outdoors Marine Electronics, Inc. minnkota.johnsonoutdoors.com | 33... - Page 34 SCHÉMA DES PIÈCES ET LISTE DES PIÈCES Liste des pièces de la pédale Ensemble Nº de Pièce Description Quantité 2994733A FT PEDAL ASM TRV3 PM ACC 2994859 BAG ASY-TERROVA/V2,RUB.BUMPERS Article Nº de Pièce Description Quantité 2325110 PAD, FOOT PEDAL 2204501 BASE PLATE, FOOT PEDAL ✖...
- Page 35 REMARQUES ©2023 Johnson Outdoors Marine Electronics, Inc. minnkota.johnsonoutdoors.com | 35...
-
Page 36: Accessoires Recommandés
à la longue, pouvant entraîner une autonomie réduite et une durée de vie plus courte. Les chargeurs Minn Kota à commande numérique assurent une charge rapide pour une protection et une durée de vie prolongée.
