Montageanleitung TrainPowerLine: Han
Assembly instructions TrainPowerLine: Han
Unterseite /
Bottom
④
Ⓐ
⑥
Ⓑ
Befes-
tigungs-
löcher /
Fixing
holes
4 Nm
4 Nm
HARTING Electric Stiftung & Co. KG, Wilhelm-Harting-Str. 1, 32339 Espelkamp, Germany · Country specific contact data and local languages refer to www.HARTING.com
HPR SP3 Sets 1, 2, 3 (Kontakte TC 800 – 185 mm² plus / 185 mm² / 95 mm²)
®
HPR SP3 Sets 1, 2, 3 (Contacts TC 800 – 185 mm² plus / 185 mm² / 95 mm²)
®

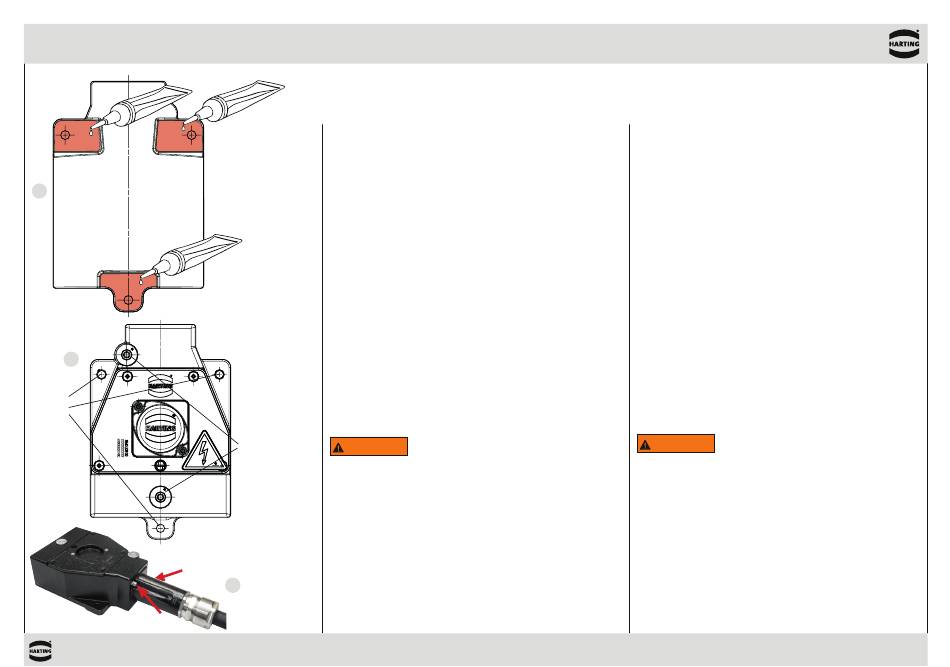

Schritt 2
Die drei Flächen mit den Befestigungslöchern (⇨ Ⓐ) für die Unterbo-
denmontage des Y-Verteilers benötigen Korrosionsschutz. Tragen
Sie das Korrosionsschutzmittel, das zum Lieferumfang gehört, an den
⑤
Positionen ④, ⑤ und ⑥ jeweils gleichmäßig und vollflächig auf.
Schritt 3
Befestigen Sie den Y-Verteiler mithilfe von M10-Schrauben durch die
Befestigungslöcher (⇨ Ⓑ) an der vorgesehenen Stelle der Bodenplatte
des Schienenfahrzeugs.
Verwenden Sie Unterlegscheiben mit einem Durchmesser von 25 mm
und ein Anzugsdrehmoment von 15 Nm.
Schritt 4
Oberseite / Setzen Sie die Single Poles einzeln in die Anschlüsse des Verteilers
Upper side ein. Verschrauben Sie sie mit dem Y-Verteiler unter Verwendung der
vor installierten M6-Innensechskantschrauben mit einem Drehmoment
von 4 Nm (⇨ Ⓒ).

Sicherheitshinweise zur Wartung

Gewinde für
WARNUNG!
PE-Einsätze /
Threads for
► Fünf Sicherheitsregeln für Arbeiten an elektrischen Installationen
PE inserts
beachten!
(Drehmoment /
► Um eine einwandfreie Kontaktierung zu gewährleisten, muss das
Tightening
System von groben Verschmutzungen befreit werden.
torque =
15 Nm)
Ⓒ
Vor der Entkopplung zu Wartungszwecken
muss die Schnittstelle lastfrei sein!
Step 2
The three surfaces with the fastening holes (⇨ Ⓐ) for the underbody
installation of the Y-manifold require corrosion protection. Apply the
anti-corrosion agent that is included in the pack contents evenly and
over the entire surface at positions ④, ⑤ and ⑥.
Step 3
Fasten the Y-multiplier using M10 screws through the fastening holes
(⇨ Ⓑ) at the intended location on the base plate of the rail vehicle.
Use washers with a diameter of 25 mm and a tightening torque of
15 Nm.
Step 4
Insert the single poles individually into the connections of the multiplier.
Screw them to the Y-multiplier using the pre-installed M6 Allen screws
with a torque of 4 Nm (⇨ Ⓒ).
Safety notice for maintenance
Before decoupling for maintenance, the
WARNING!
interface must be load-free!
► Observe the five safety rules for working on electrical installations!
► To ensure proper contact, the system must be free of coarse conta-
mination.
