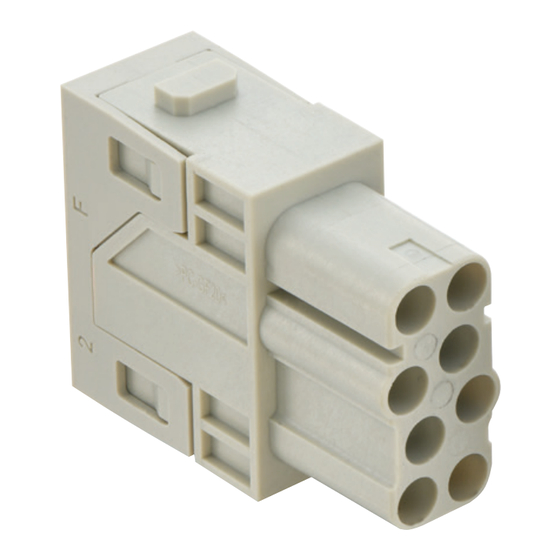

HARTING Han-Modular 09 14 008 5101 Assembly

Han ® GigaBit
Han ® Push-In Modul / Han ®
Kontaktzahl / Number of contacts
8
09 14 008 5101 09 14 008 5001
Alle technischen Angaben entsprechen dem Stand der Entwicklung zum Zeitpunkt der Publikation · HARTING behält sich vor, jederzeit und ohne Begründung Änderungen vorzunehmen
All specifications represent the state of the art at the time of the publication · HARTING reserves the right to modifications at any time and without giving the relevant reasons
Push-In module
Montageanleitung
DE
Han-Modular
Allgemeine Sicherheitshinweise
Bei der Montage, Instandhaltung und Demontage von Han
Steckverbindern sind folgende Sicherheitshinweise zu beachten.
Voraussetzungen für Montage
Alle Arbeiten zur Montage, Instandhaltung und Demontage von
Han ® Steckverbindern dürfen ausschließlich von geschultem Fach-
personal ausgeführt werden. Die Arbeiten an elektrischen Verbin-
dungen sind in der EU qualifiziertem Fachpersonal gemäß
DIN EN 50110-1/-2 sowie IEC 60364 vorbehalten. Die jeweiligen
nationalen Unfallverhütungsvorschriften sind zwingend einzuhalten.
Nicht unter Spannung/Last stecken oder ziehen
Han ® Steckverbinder dürfen nicht unter elektrischer Spannung/
Last gesteckt oder getrennt werden.
Schutz gegen elektrischen Schlag
Han ® Steckverbinder sind für die Überspannungskategorie III
(IEC 60664-1) ausgelegt. Die Steckverbinder sind ungekapselt,
der Schutz gegen elektrischen Schlag muss durch die Einbauart
sichergestellt werden. Dies kann durch Verwendung der von
HARTING angebotenen Gehäuse oder durch Maßnahmen des
Anwenders beim Einbau geschehen. Es gelten die fünf Sicher-
heitsregeln nach VDE 0100.
Beschädigte Teile nicht weiter verwenden!
Entsorgen Sie herunter gefallene oder beschädigte Komponenten
von Schnittstellen! Verwenden Sie diese nicht weiter!
Lieferumfang
Han-Modular
Werkzeug
Montage- und Demontagewerkzeug Han
(Artikelnummer 09 99 000 1002)
® Push-In Modul (DD/E/EE/C/CC protected)
® Push-In Modul (DD/E/EE/C/CC protected) (m/f)
® Push-In
Assembly instructions
EN
Han-Modular ® Push-In module (DD/E/EE/C/CC protected)
General safety instructions
® The following safety instructions must be observed when instal-
ling, maintaining and removing Han
Prerequisites for assembly
All work on the assembly, maintenance and disassembly of
connectors must be performed by qualified, trained staff.
Han ®
Within the EU, the work on electrical connections must be
carried out by qualified personnel in accordance with DIN EN
50110-1/-2 and IEC 60364. The relevant national accident pre-
vention regulations must also be observed.
Do not plug or unplug under voltage/load
Han ® connectors must not be plugged or unplugged under elec-
trical voltage/load.
Protection against electric shock
Han ® connectors are designed for overvoltage category III
(IEC 60664-1). The connectors are unenclosed. Measures of
protection against electric shock are the responsibility of the
user.
Protection can be achieved by using HARTING hoods and
housings and/or by appropriate installation methods applied by
the user.The five safety rules according to VDE 0100 apply.
Do not continue to use damaged parts!
Dispose dropped or damaged components of the interfaces! Do
not continue to use them!
Scope of delivery
Han-Modular ® Push-In module (DD/E/EE/C/CC protected) (m/f)
Tool
Assembly and disassembly tool Han
09 99 000 1002)
® connectors.
® Push-In (part no.
2024-01-05
