E
Manual de instrucciones
QB - Ventilador axial
Introducción

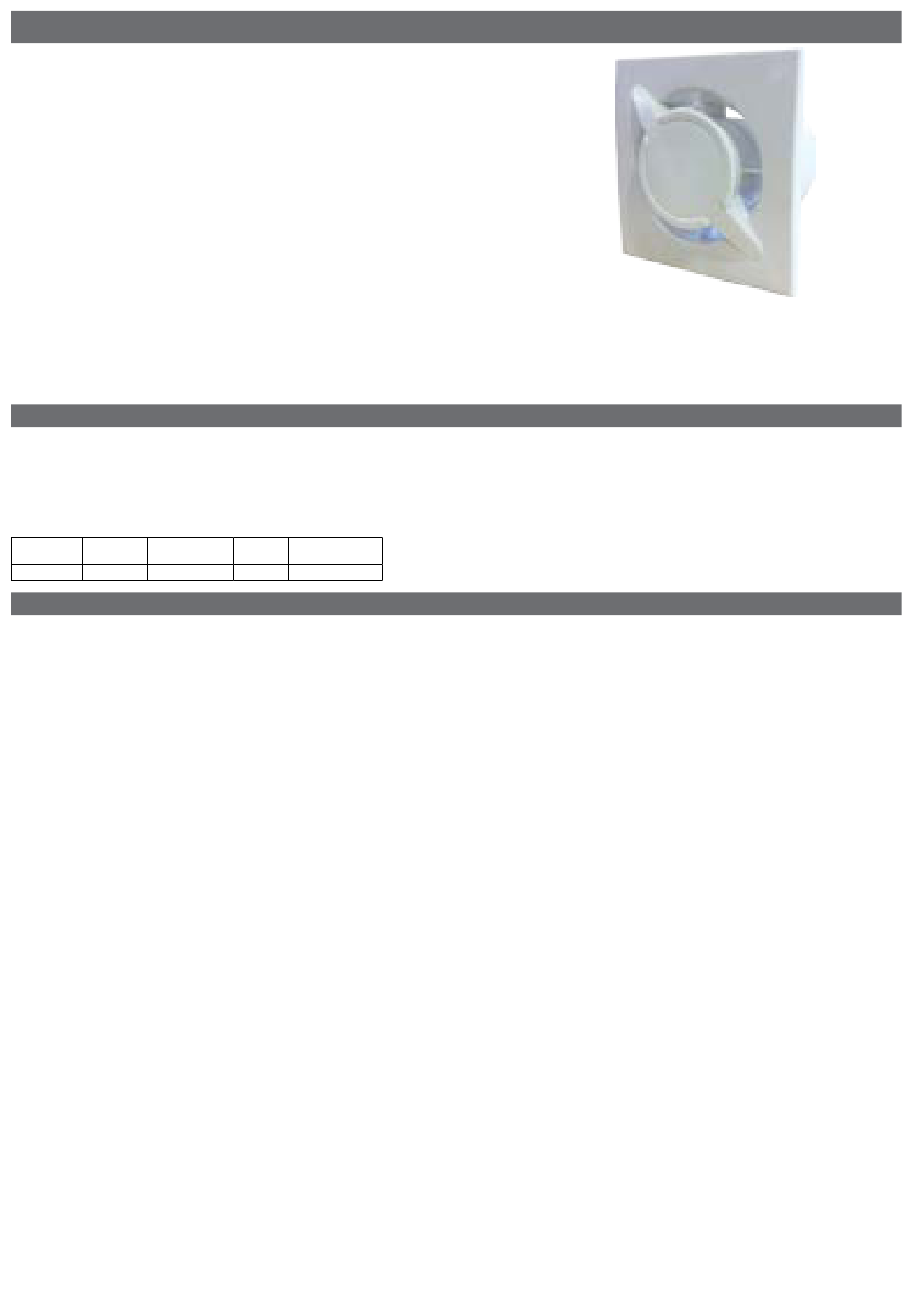

QB (fig. 1) es un ventilador axial diseñado para garantizar el recambio de aire en
ambientes de pequeñas dimensiones como baños y servicios.
Está indicado para expulsar aire directamente hacia el exterior o en presencia
de breves canalizaciones lineales (menor que 1.5 m).
Puede instalarse en la pared y en el techo.
Lea el presente manual atentamente antes de utilizar el producto y consérvelo en un lugar seguro,
para poder consultarlo cada vez que sea necesario. El producto está construido en su perfección y cumpliendo con las normativas vigentes sobre
aparatos eléctricos. Debe ser instalado por personal técnicamente cualificado.
La empresa fabricante no se asume la responsabilidad de daños causados a personas o cosas derivados de la inobservancia de las normas
contenidas en el presente manual.
CARACTERÍSTICAS TÉCNICAS
• Ventilador aerodinámico de alta eficacia, con aspas "winglet", es decir, provistas de aletas en los extremos para optimizar la silenciosidad y el rendimiento.
• Motor monofásico a inducción con protección térmica.
• Fabricado con doble aislamiento: no precisa conexión a una toma de corriente con toma de tierra.
• Tensión de alimentación 220-240V~ 50/60Hz.
• IPX4 instalación en la pared / IPX2 instalación en el techo.
Codigo Caudal Présion estática
m /h max Pa max
3
QB100 72
PRECAUCIONES PARA LA INSTALACIÓN , USO Y MANTENIMIENTO
• El aparato no debe ser utilizado en aplicaciones diferentes de aquellas indicadas sobre el presente manual.
• Después de haber retirado el producto de su embalaje, asegúrese de su completa integridad y en el caso de dudas, póngase en contacto con
personal cualificado. No deje partes del embalaje al alcance de los niños o de personas con algún tipo de discapacidad.
• No toque el aparato con manos/pies húmedos o mojados.
• El aparato no está destinado para ser utilizado por personas (niños incluidos) cuyas capacidades físicas, sensoriales o mentales sean reducidas o
bien que no tengan experiencia y conocimientos, excepto si estas han podido beneficiarse, a través de la mediación de una persona responsable
de su seguridad, de la vigilancia o de instrucciones relacionadas con el uso del aparato.
Los niños deben ser supervisados para asegurarse que no jueguen con el aparato.
• No utilizar el producto en presencia de sustancias o vapores inflamables como alcohol, insecticidas, gasolina, etc.
• En el caso que se detecte algún tipo de anomalía durante el funcionamiento, desconecte el aparato de la red eléctrica y póngase en contacto con
personal cualificado lo antes posible. En caso de reparación, solicitar exclusivamente piezas de recambio originales.
• El sistema eléctrico al que se encuentra conectado el producto debe cumplir con las normativas vigentes.
• Antes de conectar el producto a la red de alimentación o a la toma eléctrica asegúrese que:
- los datos de matrícula (tensión y frecuencia) se correspondan con aquellos de la red de distribución eléctrica;
- la capacidad del sistema/toma sea adecuada a la potencia máxima del aparato. En caso contrario póngase en contacto con personal cualificado.
• El aparato no debe ser empleado como activador de calentadores, estufas, etc... ni debe descargar en conductos indicados para evacuar el
aire caliente/humos derivados de algún tipo de aparato a combustión. Debe expulsar el aire hacia el exterior a través de su conducto específico.
• Temperatura de funcionamiento: 0°C hasta +50°C.
• El aparato está destinado a recoger solamente aire limpio, es decir sin elementos grasos, hollín, agentes químicos y corrosivos, mezclas
inflamables o explosivas.
• No deje al aparato expuesto a agentes atmosféricos (lluvia, sol, nieve, etc.).
• No sumerja al aparato o a ninguna de sus partes en agua u otros líquidos.
• Apague el interruptor general del sistema cada vez que detecte una anomalía de funcionamiento o se realicen operaciones de limpieza.
• Pour l'installation, prévoyez dans le réseau d'alimentation électrique, conformément aux prescriptions de sécurité, un interrupteur omnipolaire
de sectionnement, assurant la complète déconnexion dans la condition de catégorie de surtension III (avec une distance d'ouverture des contacts
égale ou supérieure à 3mm).
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su concesionario o personas cualificadas de forma similar, para
evitar que se produzcan peligros.
• No obstruya la rejilla de ventilación o de expulsión para garantizar un óptimo paso del aire.
• Asegure una entrada adecuada del aire en el local, siempre respetando el reglamento en vigor, con el fin de garantizar el correcto funcionamiento
del aparato.
• En caso que en el ambiente en donde se encuentra instalado el producto se encuentra presente un aparato que funcione con combustible
(calentador de agua, estufa a metano, etc., del tipo no con "cámara hermética"), es indispensable asegurar una entrada de aire adecuada, para
Potencia Presión acústica
W max dB(A) @3m
26 8 26
Fig. 1
7
