aerauliqa QBX Series Installation Manual

H
Telepítési útmutató
QBX – csőközbe építhető radiális ventilátor,
zajcsökkentett kivitelű házban
Bevezetés

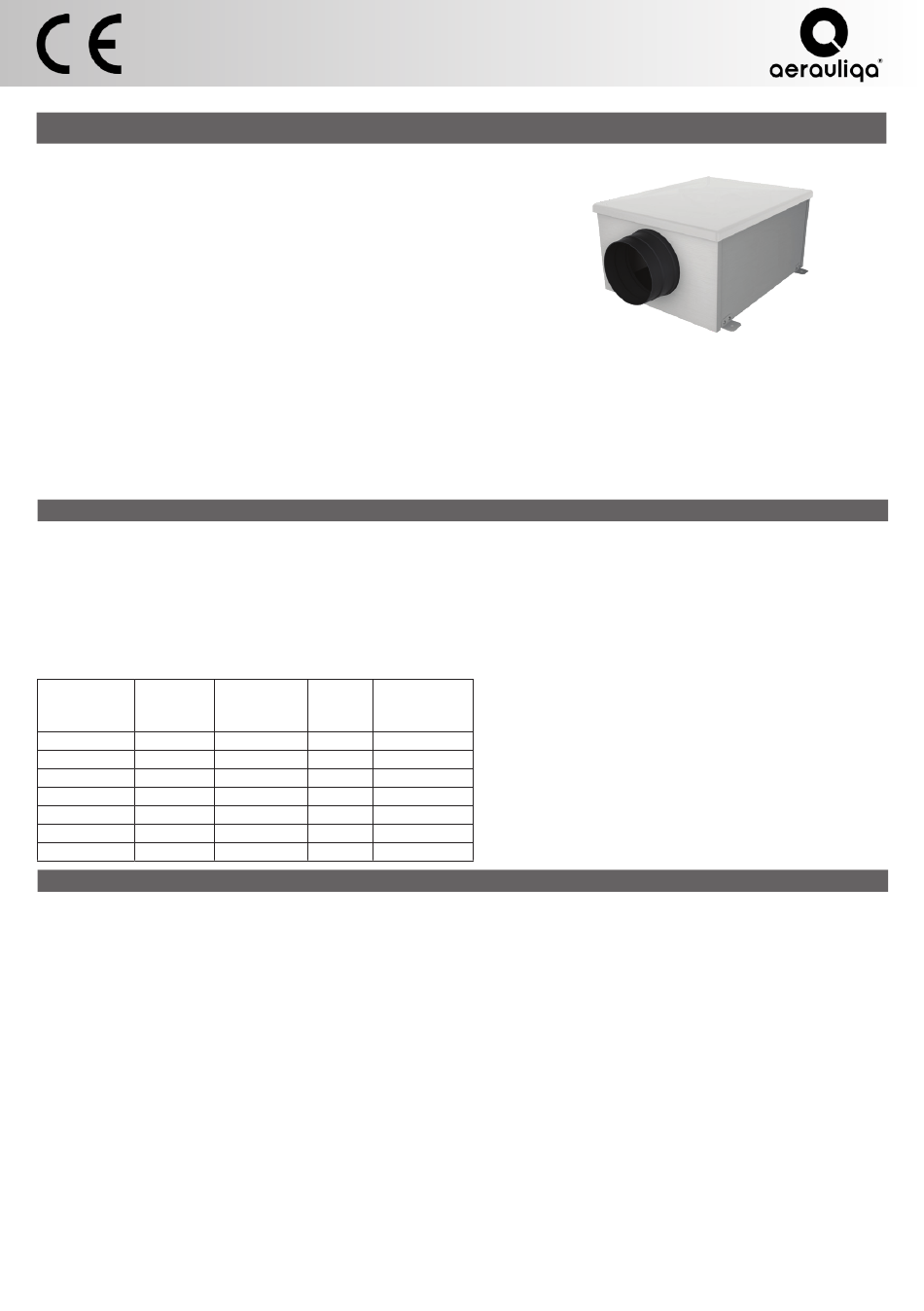

A QBX (fig. 1) radiális ventilátor háztartási és egyéb tiszta levegő cseréjét
igénylő helyiségek szellőztetésére lett tervezve.
A készülék biztonságos és megfelelő működése érdekében, olvassa el figyelmesen ezt az útmutatót a készülék üzembe
helyezése előtt, őrizze meg annak érdekében, hogy a későbbiekben is a segítségére lehessen. A készülék megfelel az
elektromos termékekre vonatkozó hatályos irányelvek alapvető követelményeinek és egyéb megfelelő rendelkezéseinek. A
telepítést és beállítást kizárólag megfelelő szakképesítéssel rendelkező szakember végezheti el, a helyi előírások
figyelembevétele mellett. Az előírások figyelmen kívül hagyásából eredő esetleges személyi sérülésekért vagy anyagi
károkért a gyártó nem vállal felelősséget.
MŰSZAKI ADATOK
• A ventilátor külső burkolata porfestett védelemmel kialakított horganyzott acéllemezből készült.
• A ventilátor felső burkolata szükség esetén levehető, megkönnyítve ezzel a tisztítási és karbantartási folyamatokat.
• Hangcsillapított kialakítása alacsony zajszintű üzemeltetést biztosít.
• Magas minőségű, hosszú élettartamra tervezett gördülőcsapágyazás.
• Magas hatékonyságú, egyenletes áramlást biztosító radiális járókerék az alacsony zajszint és a hatékony elszívás
érdekében.
• IP-X2 védelem.
• Hálózati feszültség 230 Volt ~ 50/60 Hz .
légszállítás
Modell m /h
3
QBX100 AC 3V 278/240/205
QBX125 AC 3V 355/307/264
QBX150 AC 3V 406/351/305
QBX125 EC 469
QBX150 EC 566
QBX125 1ECL PLUS 472
QBX150 1ECL PLUS 566
TELEPÍTÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK, HASZNÁLAT ÉS KARBANTARTÁS
• A készülék kizárólag az ebben használati útmutatóban megjelölt szellőztetési feladatokra használható.
• Kicsomagolást követően győződjön meg a készülék megfelelő állapotáról. Amennyiben kétség merülne fel a termék
állapotával kapcsolatosan, forduljon szakemberhez. A készüléket tartsa távol gyermekektől vagy csökkent szellemi,
képességekkel rendelkező személyektől.
• Ne érintse meg a készüléket nedves kézzel / lábbal.
• A készülék csak felügyelet mellett használható olyan személyek által (beleértve a gyermekeket is) akik csökkent szellemi
illetve fizikai képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal, illetve tudással a készülék
használatára vonatkozóan. Ne engedje gyermekét játszani a készülékkel!
• A készülék nem használható éghető gőzöket, pl. alkohol, rovarirtó szerek, üzemanyag, stb. tartalmazó levegő elszívására.
• Bármilyen, a normális működéstől eltérő jelenséget észlel, a készüléket válassza le az elektromos hálózatról és kérje
szakember segítségét. Javításhoz, alkatrészcseréhez kizárólag gyári alkatrészeket használjon.
• Az elektromos hálózat, melyhez a készüléket csatlakoztatni kívánja, feleljen meg az elektromos hálózattal szemben
támasztott előírásoknak.
• Az elektromos hálózathoz való csatlakoztatás előtt ellenőrizni szükséges:
- a készülék adattábláján feltüntetett adatok (feszültség és frekvencia) megfelel az elektromos hálózat paramétereinek.
- Az elektromos hálózat, ill. a készülék számára kialakított elektromos csatlakozási felület / aljzat biztosítani tudja a készülék
maximális áram és teljesítményfelvételét. Ellenkező esetben kérje szakember segítségét.
• A készülék működtetése nem aktiválhatja vízmelegítő, sütő, stb. működését. A ventilátor nem alkalmazható forró levegő,
füstgáz, bármilyen típusú égéstermék elszívására. A készülék kizárólag légtechnikai csőrendszerhez csatlakoztatható az
elszívott levegő elvezetése érdekében.
statikus nyomás teljesítmény
Pa W
422/383/350 63/50/48
432/390/356 63/50/48
435/395/363 63/50/48
420 84
340 84
420 82
340 84
Zajszint
dB(A) @3m
37/36/35
41/38/34
41/37/33
45
45
45
45

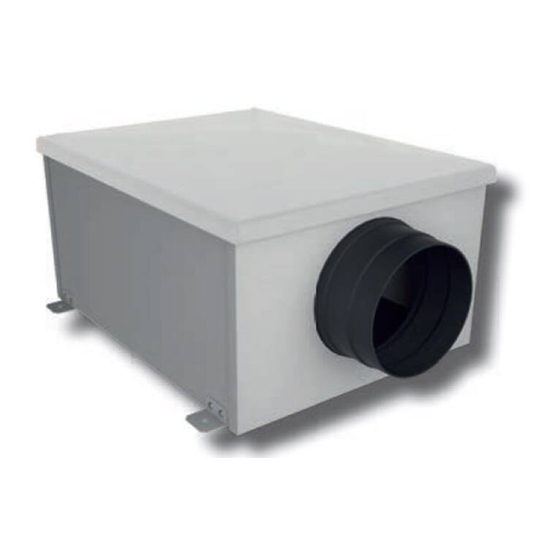

Fig. 1
1
