aerauliqa QB100 Installation Manual


Manuale istruzioni
QB - Aspiratore assiale
Introduzione

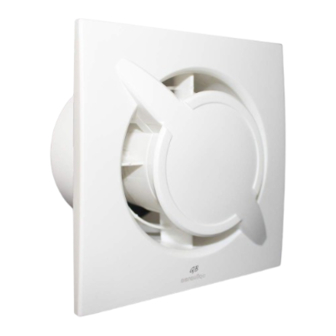

QB (fig.1) è un aspiratore assiale progettato per garantire il ricambio dell'aria in ambienti
di piccole dimensioni quali stanze da bagno e toilette.
Adatto per l'espulsione dell'aria direttamente verso l'esterno o in presenza di brevi
canalizzazioni lineari (inferiore a 1,5 m).
Installabile a parete o soffitto.
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da
personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel presente
libretto.
CARATTERISTICHE TECNICHE
• Ventola aerodinamica ad alta efficienza, con pale a "winglet", cioè provviste di alette di estremità per ottimizzare la silenziosità e il rendimento.
• Motore monofase ad induzione con protezione termica.
• Realizzato in doppio isolamento: non necessita della messa a terra.
• Tensione di alimentazione 220-240V~ 50/60Hz.
• IPX4 installazione a parete / IPX2 installazione a soffitto.
Portata Pressione statica
Modello
m /h max Pa max
3
QB100 72 26
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell'imballo alla portata di bambini o persone diversamente abili.
• Non toccare l'apparecchio con mani/piedi umidi o bagnati.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure con
mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile
della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L'impianto elettrico a cui e' collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In caso contrario rivolgersi a personale qualificato.
• L' apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti all'evacuazione di aria
calda/fumi derivanti da alcun tipo di apparecchio a combustione. Deve espellere l'aria all'esterno tramite un proprio condotto specifico.
• Temperatura di funzionamento: da 0°C fino a +50°C.
• L'apparecchio è destinato ad estrarre solo aria pulita, ossia senza elementi grassi, fuliggine, agenti chimici e corrosivi, miscele infiammabili o
esplosive.
• Non lasciare l'apparecchio esposto ad agenti atmosferici (pioggia, sole, neve, etc.).
• Non immergere I'apparecchio o altre sue parti in acqua o liquidi.
• Spegnere l'interruttore generale dell'impianto ogni qual volta si rilevi un'anomalia di funzionamento o si effettuino operazioni di pulizia.
• Per l'installazione occorre prevedere nella rete di alimentazione, conformemente alle regole di installazione, un interruttore onnipolare che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (distanza dei contatti uguale o superiore a 3 mm).
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque
da una persona con qualifica similare, in modo da prevenire ogni rischio.
• Non ostruire la griglia di aspirazione o di espulsione per garantire l'ottimale passaggio dell'aria.
• Assicurare un adeguato rientro dell'aria nel locale, nel rispetto del regolamento vigente, al fine di garantire il corretto funzionamento
Consumo Pressione sonora
W max dB(A) @3m
8 26

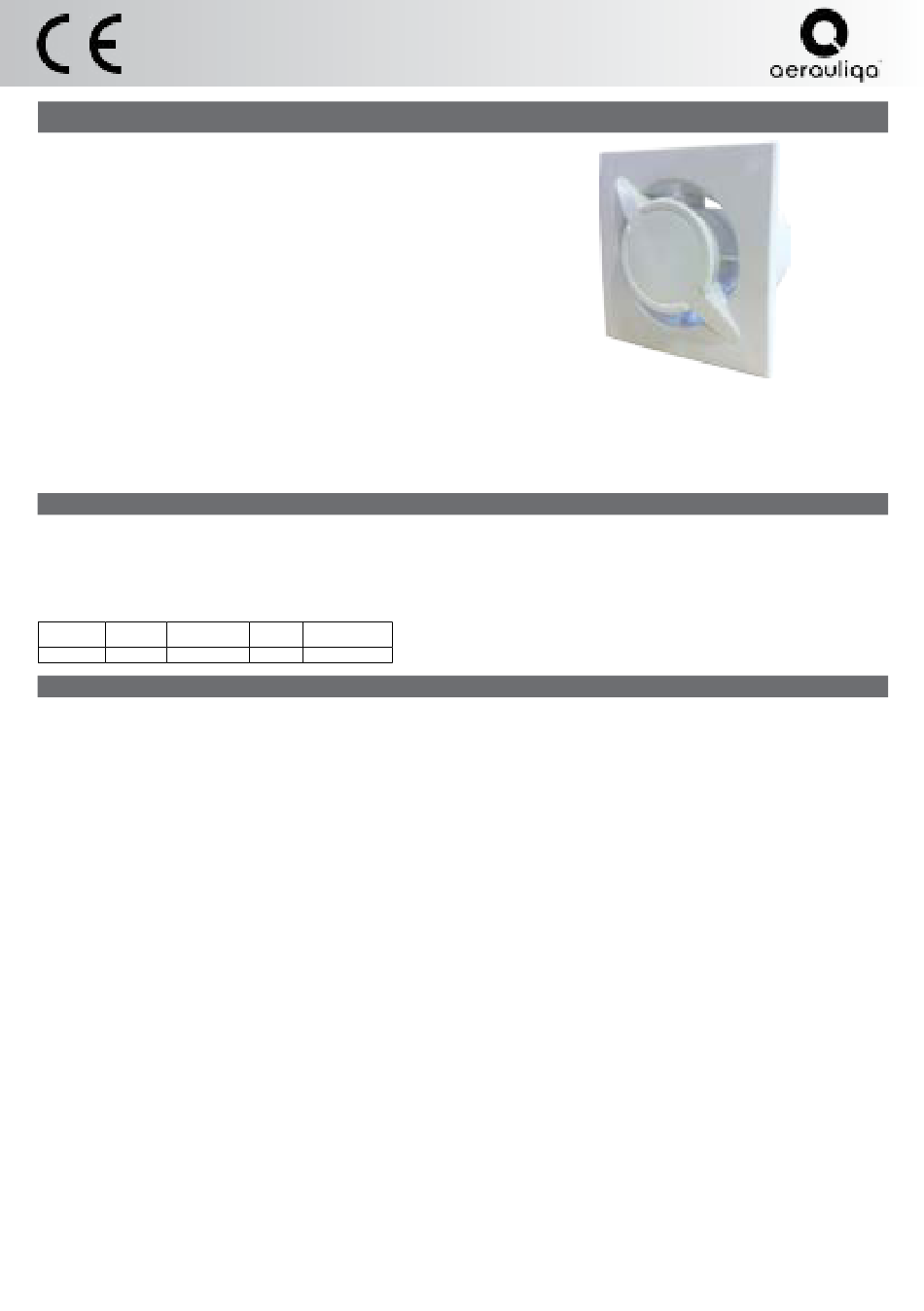

Fig. 1
