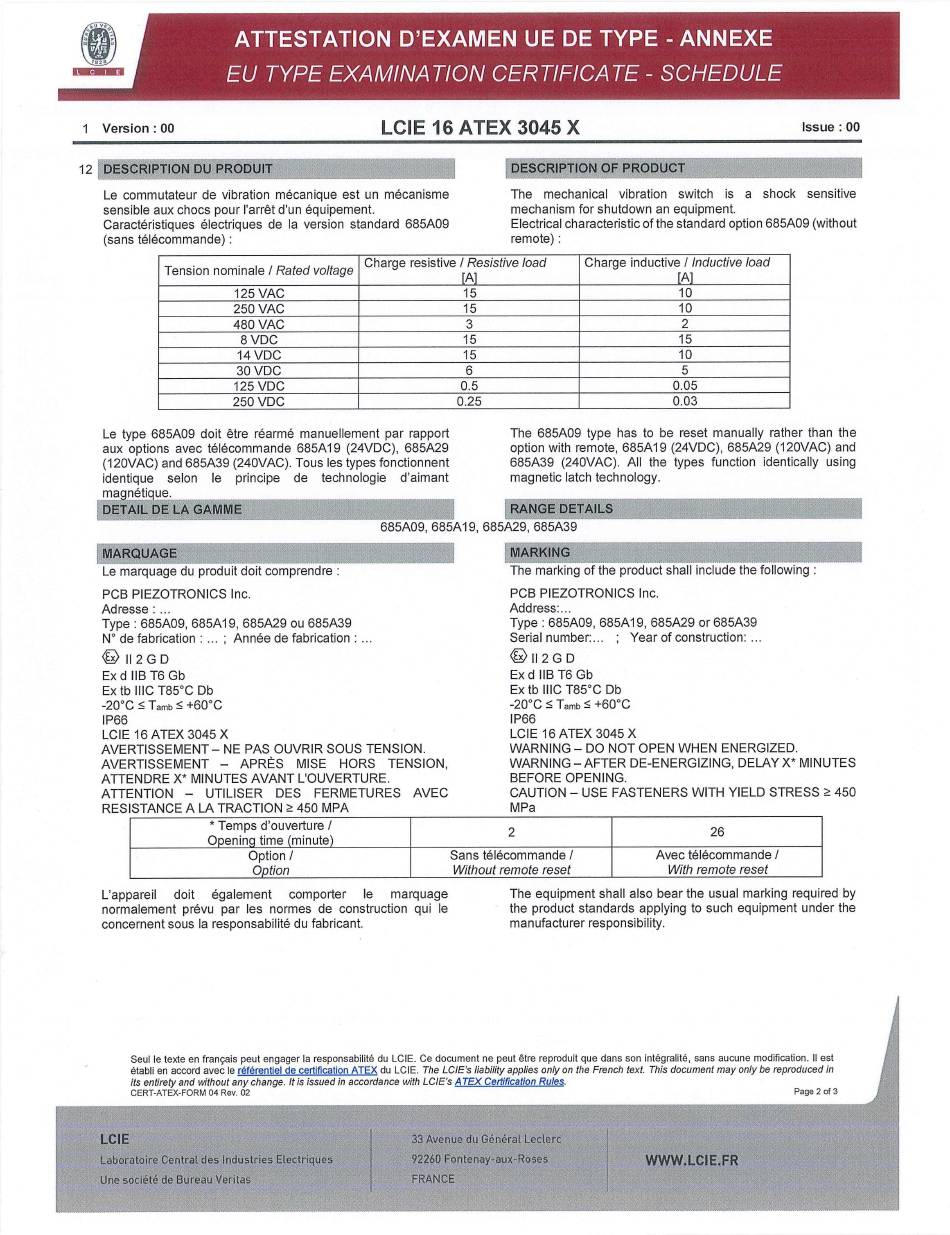

1 Version :00
LCIE 16 ATEX 3045 X
Issue :00
12 DESCRIPTION DU PRODUIT
Le commutateur de vibration mecanique est un mécanisme
sensible aux chocs pour I'arrêt dun equipement.
Caracteristiques electriques de la version standard 685A09
(sans télécommande)
DESCRIPTION OF PRODUCT
The mechanical vibration switch is a shock sensitive
mechanism for shutdown an equipment.
Electrical characteristic of the standard option 685A09 (without
remote):
Tension nominale I Rated voltage
Charge
resistive I Resistive load
[A]
Charge
inductive I Inductive load
[A]
125 VAC 15
10
250 VAC 15
10
480 VAC 3
2
8VDC 15 15
14 VDC
15 10
30 VDC 6
5
125 VDC
0.5 0.05
250 VDC 0.25
0.03
PCB PIEZOTRONICS Inc.
Adresse:
Type: 685A09, 685A19, 685A29 ou 685A39
No de fabrication :
...
: An née de fabrication:
112 GD
Ex d 1113 T6 Gb
Ex tb IIlC T85C Db
-200C
:5 Tami :5
+600C
IP66
LCIE 16 ATEX 3O4SX
AVERTISSEMENT
-
NE PAS OUVRIR SOUS TENSION.
AVERTISSEMENT
-
APRES MISE HORS TENSION,
ATTENDRE X* MINUTES AVANT LOUVERTURE.
ATTENTION
-
UTILISER DES FERMETURES AVEC
RESISTANCE A LA TRACTION
~!
450 MPA
PCB PIEZOTRONICS Inc.
Address:...
Type: 685A09, 685A19, 685A29 or 685A39
Serial number:... : Year of construction:
112 G
Ex I113T6Gb
Ex tb IIIC T850C Db
-200C
:5 Tam :5
+600C
P66
LCIE 16 ATEX 3O4SX
WARNING
-
DO NOT OPEN WHEN ENERGIZED.
WARNING —AFTER DE-ENERGIZING, DELAY X* MINUTES
BEFORE OPENING.
CAUTION
-
USE FASTENERS WITH YIELD STRESS
~:
450
MPa
*
Temps douverture /
2 26
Opening time (minute)
Option I
Sans télécommande I
Avec télécommande I
Option Without remote reset
With remote reset
L'appareil doit également comporter le rnarquage
The equipment shall also bear the usual marking required by
normalernent prévu par les normes de construction qui le
the product standards applying to such equipment under the
concernent sous Ia responsabilité du fabricant. manufacturer responsibility.
