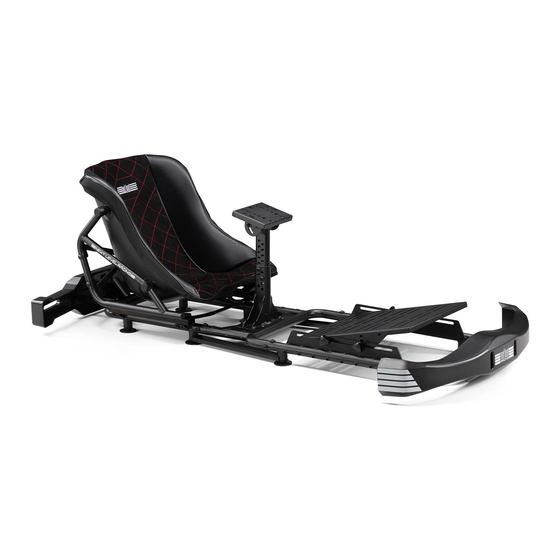

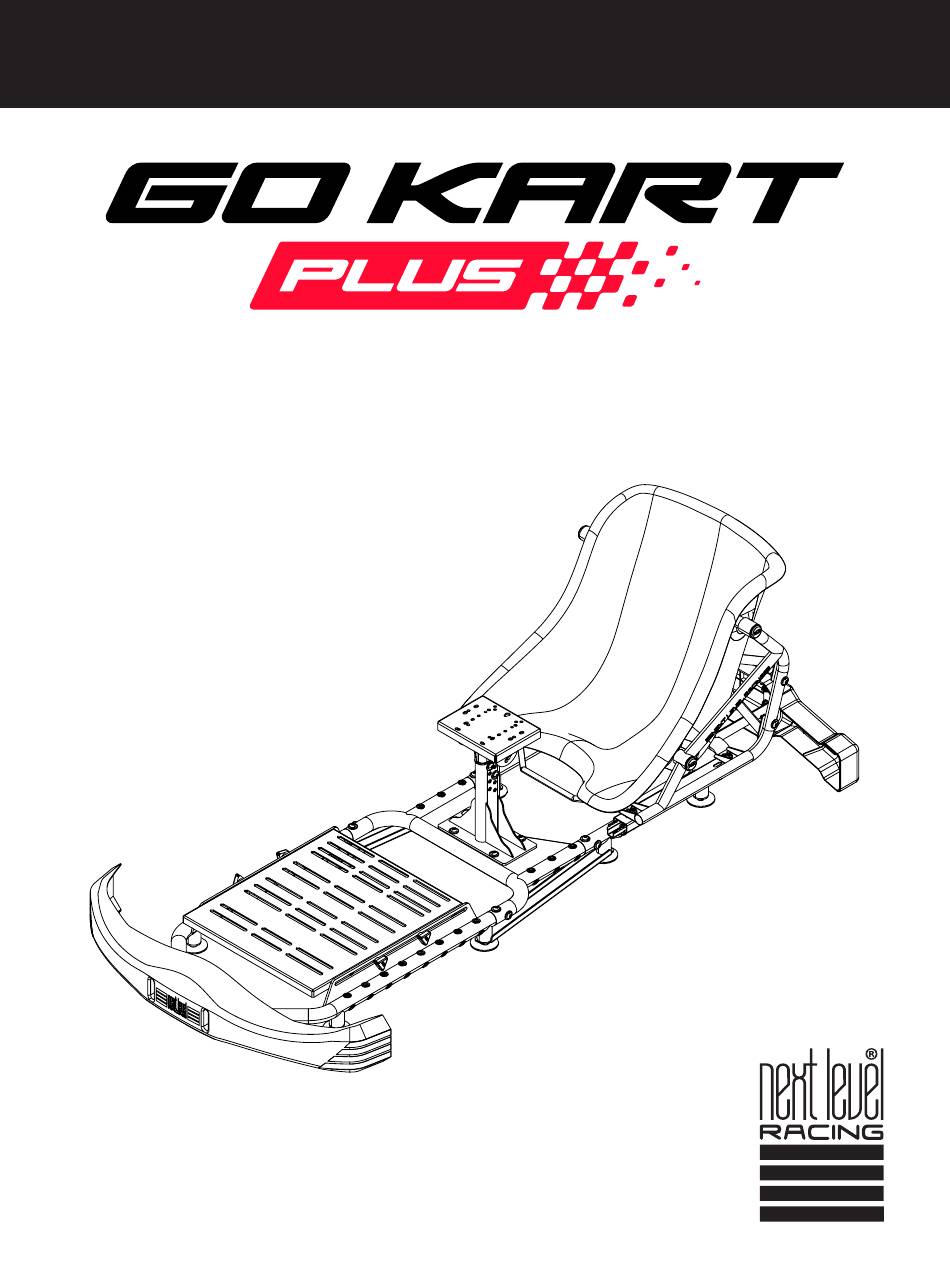

- Page 1 T A K E R A C I N G T O T H E N E X T L E V E L Video Instruction: bit.ly/nlrbuild INSTRUCTION MANUAL...
- Page 2 We know you’re eager to start racing! Take your time with the instructions and follow this guide to assemble your product. You’ll be setting yourself up for success by following the instruction booklet to fully optimize your product. ASSEMBLY VIDEO bit.ly/nlrbuild @next_level_racing @nextlevelracingOfficial @nextlvlracing Next Level Racing FOLLOW support@nextlevelracing.com...
- Page 3 Video Instruction: bit.ly/nlrbuild T A K E R A C I N G T O T H E N E X T L E V E L N E X T L E V E L R A C I N G . C O M...
- Page 4 support@nextlevelracing.com PRE-RACE CHECKS WARNING & ASSEMBLY TIPS • Please do not use power tools for assembly as over tightening can damage your frame. • Do not force parts together. • Avoid cross threading threaded items. • If in doubt consult the installation video (see QR code below or contact us at support@nextlevelracing.com) •...
- Page 5 Video Instruction: bit.ly/nlrbuild IN THE *NOT TO SCALE NOTE: Some Items Come with Rust Resistant Coating 1 x LEFT PEDAL FRAME 1 x RIGHT PEDAL FRAME 1 x PEDAL PLATE 1 x CENTRE FRAME 1 x WHEEL PLATE 1 x REAR FRAME 1 x CENTRE POLE BASE 1 x CENTRE POLE 1 x GO KART SEAT...
- Page 6 support@nextlevelracing.com 1 x REAR BUMPER MOUNT 4 x M8 KNOBS 9 x FLAT FEET 5 x FOOT SPACER 8 x M8 20mm SOCKET HEAD BOLTS 1 x BUTTKICKER MOUNT 4 x END CAPS 8 x CASTOR WHEEL 1 x M10 20mm SOCKET HEAD BOLTS 30 x M8 16mm BOLTS 2 x M8 30mm BOLTS 44 x M8 Ø20mm WASHERS...
-
Page 7: Mounting Locations
Video Instruction: bit.ly/nlrbuild MOUNTING LOCATIONS WHEEL PLATE *NOT TO SCALE* PRODUCT LEGEND: MOZA R5 / R9 / R16 / R21 Simucube (with bottom mounting bracket) Fanatec DD1 / DD2 / CSL DD / DD Pro Simagic Alpha Logitech G Pro / G25 / G27 / G29 / G902 / G923 Nintendo Mario Kart Thrustmaster T-818 / T500 RS / TGT / TSPC / TX SimXperience Accuforce Pro... - Page 8 support@nextlevelracing.com PARTS: • • 1 x Left Pedal Frame • • 1 x Right Pedal Frame • • 1 x M8 16mm Bolt • • 1 x M8 Ø20mm Washer A) Align the nut inserts on the Right Pedal Frame with the mounting holes on the Left Pedal Frame. B) Bolt through to the nut insert on the underside of frame and secure with 1 x M8 Bolt and Washer.
- Page 9 Video Instruction: bit.ly/nlrbuild NOTE: If using Load Cell Pedals, replace M8 Knobs with PARTS: M8 20mm Bolts and Washers supplied. • • 1 x Pedal Plate • • 4 x M8 Knobs Repeat on Other Side A) Align the nut inserts on the Pedal Plate with the slots on the Right and Left Pedal Frames. B) Bolt through and secure with 4 x NLR Knobs.
- Page 10 support@nextlevelracing.com PARTS: • • 1 x Centre Pole • • 4 x M8 16mm Bolts • • 4 x M8 Ø20mm Washers • • Tip: If using high force feedback wheelbase it is recommended to use additional spare M8 16mm bolts on Centre Pole (2x extra on each side).
- Page 11 Video Instruction: bit.ly/nlrbuild PARTS: • • 1 x Seat Cross Brace • • 4 x M8 40mm Bolts • • 4 x M8 Ø20mm Washers • • 4 x M8 Flange Nuts A) Align the mounting holes on the Seat Cross Brace with the through holes on the Left and Right Seat Frames.
- Page 12 support@nextlevelracing.com PARTS: • • NIL Align the mounting slots on the Left and Right Seat Frame with the middle mounting holes on the front of the Seat Slider Assembly. PARTS: • • 2 x M8 20mm Bolts • • 2 x M8 Ø20mm Washers •...
- Page 13 Video Instruction: bit.ly/nlrbuild PARTS: • • 1 x Front Bumper Mount • • 3 x M8 16mm Bolts • • 3 x M8 Ø20mm Washers A) Align the Front Bumper Mount with the nut inserts on the front of the Pedal Frame. B) Bolt through and secure with 3 x M8 Bolts and Washers.
- Page 14 support@nextlevelracing.com PARTS: • • 2 x M8 20mm Bolts • • 2 x M8 Ø20mm Washers Bolt through and secure with 2 x M8 Bolts and Washers. PARTS: • • 1 x Rear Bumper • • 4 x M8 20mm Socket Head Bolts •...
- Page 15 Video Instruction: bit.ly/nlrbuild PARTS: SEAT COVER INSTALLATION • • 1 x Go Kart Seat Cover • • Tip: Hand wash Seat Cover separately in cold water only Install the Go Kart Seat Cover starting from the bottom first. Wrap the outer lip around the seat. Pinch drawstring release on the back and pull the drawstring to tighten.
-
Page 16: Seat Angle Adjustment
support@nextlevelracing.com PARTS: CENTRE POLE ANGLE ADJUSTMENT • • NIL Uninstall the rear Bolts and Washers, loosen the front Bolts securing the Wheel Plate to the Centre Pole. Adjust to the desired angle, reinstall rear Bolts and tighten to lock in place. PARTS: CENTRE POLE HEIGHT ADJUSTMENT •... - Page 17 Video Instruction: bit.ly/nlrbuild PARTS: • • NIL Adjust Go Kart Seat to the desired angle. Reinstall Bolts, tighten to lock in place. Reinstall End Caps. PARTS: BUTTKICKER MOUNT • • NIL A) Uninstall Rear Bumper. B) Uninstall Bolts and Washers securing Rear Bumper Mount to Rear Frame. PARTS: •...
- Page 18 support@nextlevelracing.com WARNING Please do not use power tools for assembly as over tightening can damage your frame. Do not force parts together. Avoid cross threading threaded items. If in doubt consult the installation video (see QR code below or contact us at support@nextlevelracing.com). Hand wash Seat Cover separately in cold water only.
- Page 19 Video Instruction: bit.ly/nlrbuild GO KART Plus Manuel d’instructions Nous savons que vous êtes impatient de commencer la course ! Prenez votre temps avec les instructions et suivez ce guide pour assembler votre produit. Vous vous préparerez au succès en suivant le livret d’instructions pour optimiser pleinement votre produit.
- Page 20 GO KART Plus-instructiehandleiding We weten dat je staat te popelen om te gaan racen! Neem de tijd met de instructies en volg deze handleiding om uw product in elkaar te zetten. U bereidt uzelf voor op succes door het instructieboekje te volgen om uw product volledig te optimaliseren.
- Page 21 Video Instruction: bit.ly/nlrbuild Manuale di istruzioni GO KART Plus Sappiamo che non vedi l’ora di iniziare a correre! Prenditi il tuo tempo con le istruzioni e segui questa guida per assemblare il tuo prodotto. Ti preparerai al successo seguendo il libretto di istruzioni per ottimizzare completamente il tuo prodotto.
- Page 22 Manual de instrucciones del GO KART Plus ¡Sabemos que estás ansioso por empezar a competir! Tómese su tiempo con las instrucciones y siga esta guía para ensamblar su producto. Se estará preparando para el éxito siguiendo el folleto de instrucciones para optimizar completamente su producto.
- Page 23 Video Instruction: bit.ly/nlrbuild GO KART Plus Bedienungsanleitung Wir wissen, dass Sie es kaum erwarten können, mit dem Rennen zu beginnen! Nehmen Sie sich Zeit für die Anweisungen und befolgen Sie diese Anleitung, um Ihr Produkt zusammenzubauen. Sie sind auf Erfolgskurs, wenn Sie die Anleitung befolgen, um Ihr Produkt vollständig zu optimieren.
- Page 24 GO KART Plus 取扱説明書 私たちはあなたがレースを始めたいと思っていることを知っています! 時間をかけて説明書を読み、 このガイドに従って製品を組み立ててください。 説明書に従って製品を完全に最適化することで、 成功への準備が整います。 レース前チェック 警告 • 締めすぎるとフレームが損傷する可能性があるため、 組み立てには電動工具を使用しないでください。 • 部品を無理に結合しないでください。 • ねじ切りされた製品の交差ねじ切りは避けてください。 • 疑問がある場合は、 取り付けビデオを参照してください (以下の QR コードを参照するか、 support@nextlevelracing.com までお問い合わせください)。 • シートカバーは冷水のみで単独で手洗いしてください。 製品に関するサポートが必要な場合は、 フレンドリーなチーム （support@nextlevelracing.com） までご連絡ください。 警告窒息の危険性 小さな部品は、 3 歳未満のお子様、 または食べられないものを口に入れる傾向がある方には適していません。 始める 01 – 画像を参照してください。 A) 右ペダル フレームのナット インサートを左ペダル フレームの取り付け穴に合わせます。 B) フレームの下側のナットインサートにボルトを通し、 1 x M8 ボルトとワッシ...
- Page 25 Video Instruction: bit.ly/nlrbuild Manual de Instruções GO KART Plus Sabemos que você está ansioso para começar a correr! Não se apresse com as instruções e siga este guia para montar seu produto. Você estará se preparando para o sucesso seguindo o livreto de instruções para otimizar totalmente o seu produto.
- Page 26 GO KART Plus Инструкция по эксплуатации Мы знаем, что вы хотите начать гонку! Не торопитесь с инструкциями и следуйте этому руководству, чтобы собрать свой продукт. Вы настроите себя на успех, следуя буклету с инструкциями, чтобы полностью оптимизировать свой продукт.
- Page 27 Video Instruction: bit.ly/nlrbuild GO KART Plus Kullanım Kılavuzu Yarışmaya başlamak için can attığınızı biliyoruz! Talimatlarla zaman ayırın ve ürününüzü monte etmek için bu kılavuzu izleyin. Ürününüzü tamamen optimize etmek için talimat kitapçığını takip ederek kendinizi başarıya hazırlayacaksınız. YARIŞ ÖNCESİ KONTROLLER UYARI •...
- Page 28 Návod k použití GO KART Plus Víme, že toužíte začít závodit! Udělejte si čas s pokyny a podle tohoto průvodce sestavte svůj produkt. Postupem podle návodu k plné optimalizaci vašeho produktu se připravíte na úspěch. PŘED ZÁVODNÍ KONTROLY VAROVÁNÍ...
- Page 29 Video Instruction: bit.ly/nlrbuild Instrukcja obsługi GO KART Plus Wiemy, że nie możesz się doczekać, aby rozpocząć wyścigi! Nie spiesz się z instrukcjami i postępuj zgodnie z tym przewodnikiem, aby złożyć swój produkt. Ustawisz się na sukces, postępując zgodnie z instrukcją, aby w pełni zoptymalizować swój produkt.
- Page 30 تعليماتGO KART Plus .نحن نعلم أنك حريص عىل بدء السباق! خذ وقتك مع التعليمات و اتبع هذا الدليل لتجميع منتجك. ستقوم بإعداد نفسك للنجاح باتباع كتيب التعليمات لتحس� ي ن منتجك بالكامل فحوصات ما قبل السباق تحذير • .يرجى عدم استخدام اإل أ د و ات الكهربائية للتجميع حيث أن ا إل إ ف ر اط � ن ي إحكام الربط يمكن أن يؤدي إىل تلف ا إل إ طار الخاص بك...
- Page 31 Video Instruction: bit.ly/nlrbuild GO KART Plus 使用说明书 我们知道您渴望开始比赛！ 请花些时间阅读说明并按照本指南组装您的产品。 按照说明手册全面优化您的产品， 您将为成功做好准备。 赛前检查 警告 • 请勿使用电动工具进行组装， 因为过度拧紧可能会损坏您的框架。 • 请勿用力将部件组合在一起。 • 避免螺纹件错扣。 • 如有疑问， 请参阅安装视频 （请参阅下面的二维码或通过 support@nextlevelracing.com 联系我们） • 座套只能单独用冷水手洗。 如果您的产品需要任何支持， 请联系我们友好的团队：support@nextlevelracing.com 警告 窒息危险 小零件不适合 3 岁以下儿童或任何倾向于将不可食用物体放入口中的个人。 开始 01 – 参见图片。 A) 将右踏板框架上的螺母嵌件与左踏板框架上的安装孔对齐。 B) 用螺栓连接到框架下侧的螺母插件， 并用 1 x M8 螺栓和垫圈固定。...
- Page 32 support@nextlevelracing.com NOTES support@nextlevelracing.com...
