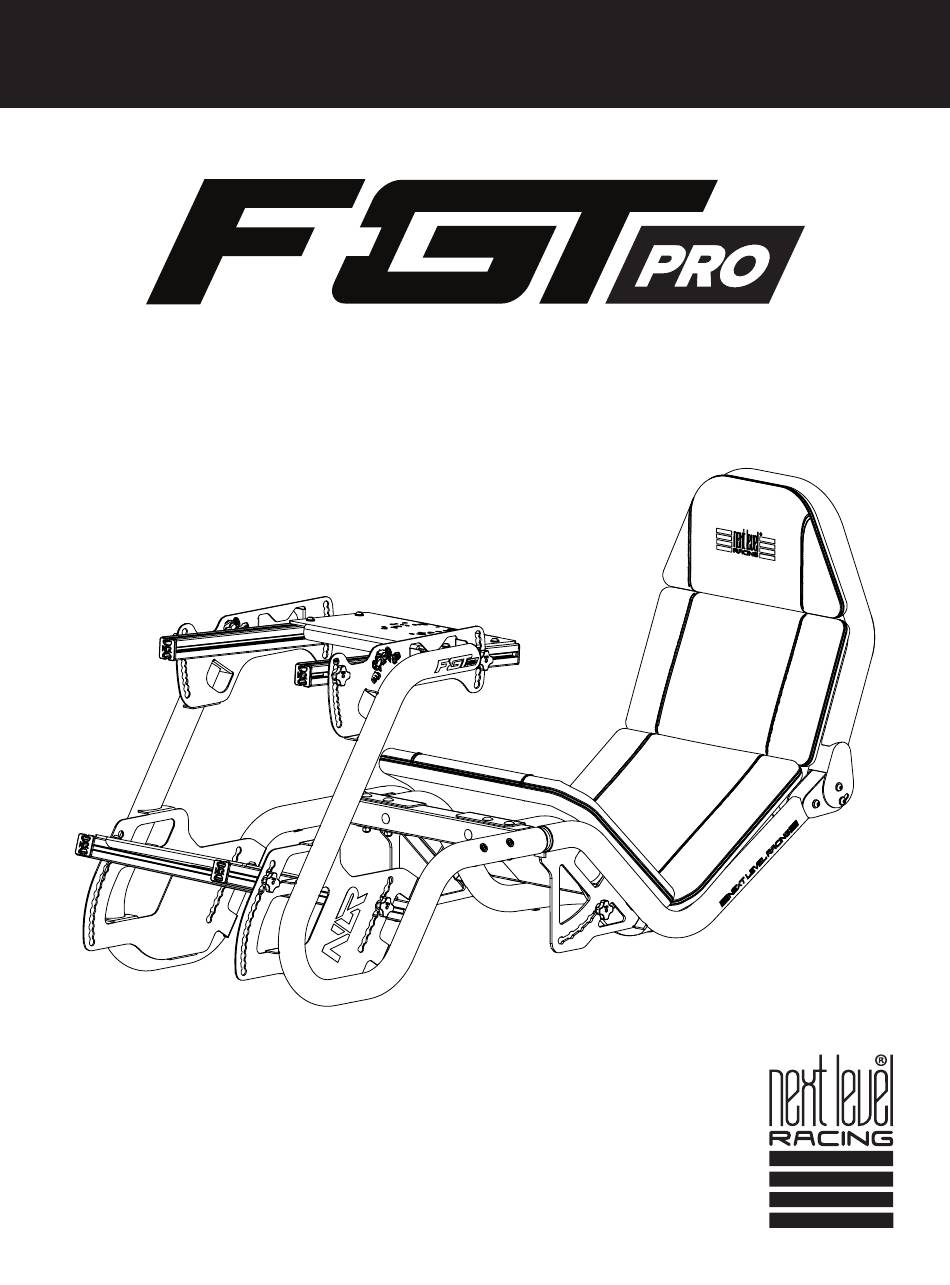

- Page 1 T A K E R A C I N G T O T H E N E X T L E V E L® Video Instruction: bit.ly/nlrbuild INSTRUCTION MANUAL...
- Page 2 We know you’re eager to start racing! Take your time with the instructions and follow this guide to assemble your product. You’ll be setting yourself up for success by following the instruction booklet to fully optimize your product. ASSEMBLY VIDEO bit.ly/nlrbuild @next_level_racing @nextlevelracingOfficial @nextlvlracing Next Level Racing FOLLOW support@nextlevelracing.com...
- Page 3 Video Instruction: bit.ly/nlrbuild T A K E R A C I N G T O T H E N E X T L E V E L® N E X T L E V E L R A C I N G . C O M...
- Page 4 Date of Document: February, 2025 not for children under 3 years or any individuals who have a tendency to place inedible objects in their mouths. Manufactured by: Next Level Racing Simulations PTY LTD 23 Olympic CCT, Southport, QLD 4215, Australia ASSEMBLY VIDEO bit.ly/nlrbuild...
- Page 5 Video Instruction: bit.ly/nlrbuild IN THE *NOT TO SCALE NOTE: Some Items Come with Rust Resistant Coating 1 x FRONT FRAME 1 x REAR FRAME ASSEMBLY 2 x 550MM WHEEL PLATE EXTRUSIONS 2 x 500MM PEDAL PLATE EXTRUSIONS 1 x SEAT BACKREST ASSEMBLY 1 x WHEEL PLATE 1 x PEDAL PLATE...
- Page 6 support@nextlevelracing.com 8 x M8 16mm SHOULDER KNOBS 4 X M8 65mm WIDE BUTTON HEAD BOLT 8 x END CAP (40 x 40) 16 x M8 T-NUT 6 x M8 70mm SQUARE NECK CARRIAGE 10 X M8 WASHERS BOLT 10 X M8 NYLOC NUT 10 x M8 16mm BUTTON HEAD BOLTS 4 X M8 PLASTIC WASHERS PRE-INSTALLED HARDWARE...
-
Page 7: Mounting Locations
Video Instruction: bit.ly/nlrbuild MOUNTING LOCATIONS WHEEL PLATE *NOT TO SCALE* PRODUCT LEGEND: MOZA R3 / R5 / R9 / R16 / R21 Fanatec DD1 / DD2 / DD Pro / CSL DD Cammus C5 / C12 Logitech G Pro / G25 / G27 / G29 / G920 / G923 Simagic M10 / Alpha / Alpha Mini Thrustmaster T598 / T818 Asetek La Prima / Forte / Invicta... - Page 8 support@nextlevelracing.com how to use shoulder knob HOW TO: Turn the Shoulder Knob until the thread is protruding from the bracing bracket. Adjust to the desired position and tighten the bolt to lock in place. Use an Allen Key if needed. COMPATIBLE MOTION SETUP •...
- Page 9 Video Instruction: bit.ly/nlrbuild Tip: To protect some floors, install EVA Anti-Slip PARTS: Sticker Feet on underside of cockpit frame. • • 1 x Front Frame • • 1 x Rear Frame Assembly EVA Anti-Slip Sticker Feet • • 5 x (Optional) Align the Rear Frame bracket holes with the through holes and inserts on the Front Frame.
- Page 10 support@nextlevelracing.com Tip: Flex Seat Backrest piece apart PARTS: slightly to help align holes. • • 1 x Seat Backrest Assmebly • • 4 x M8 65mm Wide Button Head Bolts • • 4 x M8 Nyloc Nuts • • 4 x M8 Plastic Washers Repeat on Other Side...
- Page 11 Video Instruction: bit.ly/nlrbuild PARTS: Tip: Use Allen Key to help push T-Nuts into correct locations. • • 1 x Pedal Plate • • 4 x M8 16mm Button Head Bolts • • 4 x M8 Washers A) Align Pedal Plate to top of Pedal Plate Extrusions. B) Bolt through into T-Nuts of Pedal Plate Extrusions to secure in place.
-
Page 12: Wheel Adjustment
support@nextlevelracing.com PARTS: Tip: Use Allen Key to help push T-Nuts into correct locations. • • 1 x Wheel Plate • • 4 x M8 16mm Button Head Bolts • • 4 x M8 Washers A) Align Wheel Plate to top of Wheel Plate Extrusions. B) Bolt through into T-Nuts of Wheel Plate Extrusions to secure in place. -
Page 13: Pedal Adjustment
Video Instruction: bit.ly/nlrbuild PARTS: PEDAL ADJUSTMENT • • NIL 40 ° 120mm 450mm Loosen the Shoulder Bolts and change the Pedal Plate Assembly to your desired Height, Position and Angle. Retighten the Shoulder Knob to lock in place. PARTS: BACKREST ADJUSTMENT •... - Page 14 support@nextlevelracing.com PARTS: SUGGESTED POSITIONS • • NIL FORMULA Use the adjustment steps to configure your cockpit position. SUGGESTED SEATING POSITIONS SIDE VIEW KEY: F = FORMULA POSITION GT = GRAND TOURING POSITION...
- Page 15 Video Instruction: bit.ly/nlrbuild WARNING Please do not use power tools for assembly as over tightening can damage your frame. If you require further support, consult the installation video or contact us at support@nextlevelracing.com Please ensure T-Nuts are correctly placed within the extrusion. Lay out and build the cockpit on a level surface.
- Page 16 support@nextlevelracing.com Manuel d’instructions F-GT Pro Nous savons que vous avez hâte de commencer à courir ! Prenez votre temps avec les instructions et suivez ce guide pour assembler votre produit. Vous vous préparerez au succès en suivant le livret d’instructions pour optimiser pleinement votre produit.
- Page 17 Video Instruction: bit.ly/nlrbuild F-GT Pro Gebruiksaanwijzing We weten dat je staat te popelen om te beginnen met racen! Neem de tijd om de instructies te lezen en volg deze gids om je product te monteren. Je zult jezelf op succes voorbereiden door het instructieboekje te volgen om je product volledig te optimaliseren.
- Page 18 support@nextlevelracing.com Manuale di istruzioni F-GT Pro Sappiamo che non vedi l’ora di iniziare a gareggiare! Prenditi il tuo tempo con le istruzioni e segui questa guida per assemblare il tuo prodotto. Ti preparerai al successo seguendo il libretto di istruzioni per ottimizzare completamente il tuo prodotto.
- Page 19 Video Instruction: bit.ly/nlrbuild Manual de instrucciones del F-GT Pro Sabemos que estás ansioso por empezar a competir. Tómate tu tiempo con las instrucciones y sigue esta guía para ensamblar tu producto. Si sigues el folleto de instrucciones para optimizar al máximo tu producto, estarás listo para el éxito.
- Page 20 support@nextlevelracing.com F-GT Pro Bedienungsanleitung Wir wissen, dass Sie es kaum erwarten können, mit dem Rennen zu beginnen! Nehmen Sie sich Zeit, um die Anweisungen zu lesen, und folgen Sie dieser Anleitung, um Ihr Produkt zusammenzubauen. Wenn Sie die Anweisungen befolgen, um Ihr Produkt vollständig zu optimieren, sind Sie auf dem Weg zum Erfolg. KONTROLLEN VOR DEM RENNEN WARNUNG •...
- Page 21 Video Instruction: bit.ly/nlrbuild F-GT Pro 取扱説明書 レースを始めたくてうずうずしていることはわかっています。 時間をかけて、 このガイドに従って製品を組み立ててください。 説明書に従って製品を完全に最適化することで、 成功への道が開かれま す。 レース前チェック 警告 • 締めすぎるとフレームが損傷する恐れがあるため、 組み立てには電動工具を使用しないでください。 • さらにサポートが必要な場合は、 インストールビデオを参照するか、 support@nextlevelracing.com までお問い合わせください。 • T ナットが押し出し内に正しく配置されていることを確認してください。 • コックピットを平らな場所に設置して組み立てます。 • 部品を無理に押し付けないでください。 • ボルトのねじ山が交差しないようにしてください。 • 押し出し部品の鋭いエッジに注意してください。 • 電子機器を取り付けた状態で調整を行う場合は注意してください。 製品に関するサポートが必要な場合は、 support@nextlevelracing.com までお問い合わせください。 警告 窒息の危険 小さな部品があるため、...
- Page 22 support@nextlevelracing.com Manual de instruções do F-GT Pro Sabemos que você está ansioso para começar a correr! Leve o seu tempo com as instruções e siga este guia para montar seu produto. Você estará se preparando para o sucesso seguindo o livreto de instruções para otimizar totalmente seu produto.
- Page 23 Video Instruction: bit.ly/nlrbuild Руководство по эксплуатации F-GT Pro Мы знаем, что вы жаждете начать гонку! Не торопитесь с инструкциями и следуйте этому руководству, чтобы собрать свой продукт. Вы настроите себя на успех, следуя инструкции по полной оптимизации вашего продукта. ПРОВЕРКИ ПЕРЕД ГОНКОЙ ПРЕДУПРЕЖДЕНИЕ...
- Page 24 support@nextlevelracing.com -GT Pro Kullanım Kılavuzu Yarışmaya başlamak için can attığınızı biliyoruz! Talimatları okumak için zaman ayırın ve ürününüzü birleştirmek için bu kılavuzu izleyin. Ürününüzü tamamen optimize etmek için talimat kitapçığını izleyerek kendinizi başarıya hazırlayacaksınız. YARIŞ ÖNCESİ KONTROLLER UYARI • Montaj sırasında elektrikli aletler kullanmayınız, aşırı sıkma çerçeveye zarar verebilir. •...
- Page 25 Video Instruction: bit.ly/nlrbuild Návod k použití F-GT Pro Víme, že toužíte začít závodit! Udělejte si čas s pokyny a podle tohoto průvodce sestavte svůj produkt. Postupem podle návodu k plné optimalizaci vašeho produktu se připravíte na úspěch. PŘED ZÁVODNÍ KONTROLY VAROVÁNÍ...
- Page 26 support@nextlevelracing.com Instrukcja obsługi F-GT Pro Wiemy, że nie możesz się doczekać, aby zacząć ścigać się! Poświęć trochę czasu na instrukcje i postępuj zgodnie z tym przewodnikiem, aby złożyć swój produkt. Przygotujesz się na sukces, postępując zgodnie z instrukcją, aby w pełni zoptymalizować swój produkt. KONTROLE PRZED WYŚCIGIEM OSTRZEŻENIE •...
- Page 27 Video Instruction: bit.ly/nlrbuild دليل التعليمات لجهازF-GT Pro .نحن نعلم أنك متحمس لبدء السباق! خذ وقتك يف ن � ق ر اءة التعليمات و اتبع هذا الدليل لتجميع منتجك. ستجهز نفسك للنجاح باتباع كتيب التعليمات لتحسني � ن منتجك بالكامل فحوصات...
- Page 28 support@nextlevelracing.com F-GT Pro 使用说明书 我们知道您迫不及待地想要开始比赛！请花点时间阅读说明并按照本指南组装您的产品。 按照说明手册充分优化您的产品， 您将为成功做好准备。 赛前检查 警告 • 请勿使用电动工具进行组装， 因为过度拧紧可能会损坏框架。 • 如果您需要进一步的支持， 请观看安装视频或通过 support@nextlevelracing.com 联系我们 • 请确保T 型螺母正确放置在挤压件内。 • 在水平表面上布置和建造驾驶舱。 • 不要用力将各个部分连接在一起。 • 避免螺栓交叉拧动。 • 当心挤压件上的锋利边缘。 • 安装电子设备时进行调整时要小心。 如果您需要任何产品支持， 请联系我们友好的团队：support@nextlevelracing.com 警告 窒息危险 小部件不适合 3 岁以下的儿童或任何倾向于将不可食用的物体放入嘴里的人。 开始——参考图像。 01 – 将后车架支架孔与前车架上的通孔和插件对齐。 提示：为了保护某些地板， 请在驾驶舱框架下侧安装 EVA 防滑贴纸脚。 02 –...
- Page 29 Video Instruction: bit.ly/nlrbuild NOTES...
