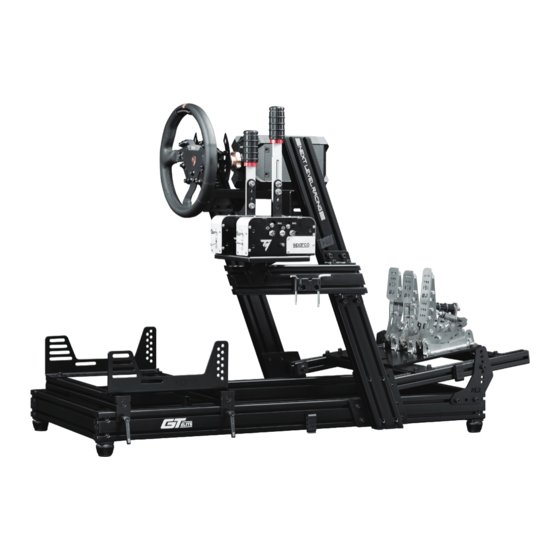

Next Level Racing GTElite Instruction Manual

Wheel plate racing cockpit
Hide thumbs Also See for GTElite:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
T A K E R A C I N G T O T H E N E X T L E V E L®
Video Instruction: bit.ly/nlrbuild
INSTRUCTION MANUAL
*ELECTRONICS NOT INCLUDED

Advertisement

loading
Need help?

Need help?

Do you have a question about the GTElite and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Next Level Racing GTElite

Summary of Contents for Next Level Racing GTElite

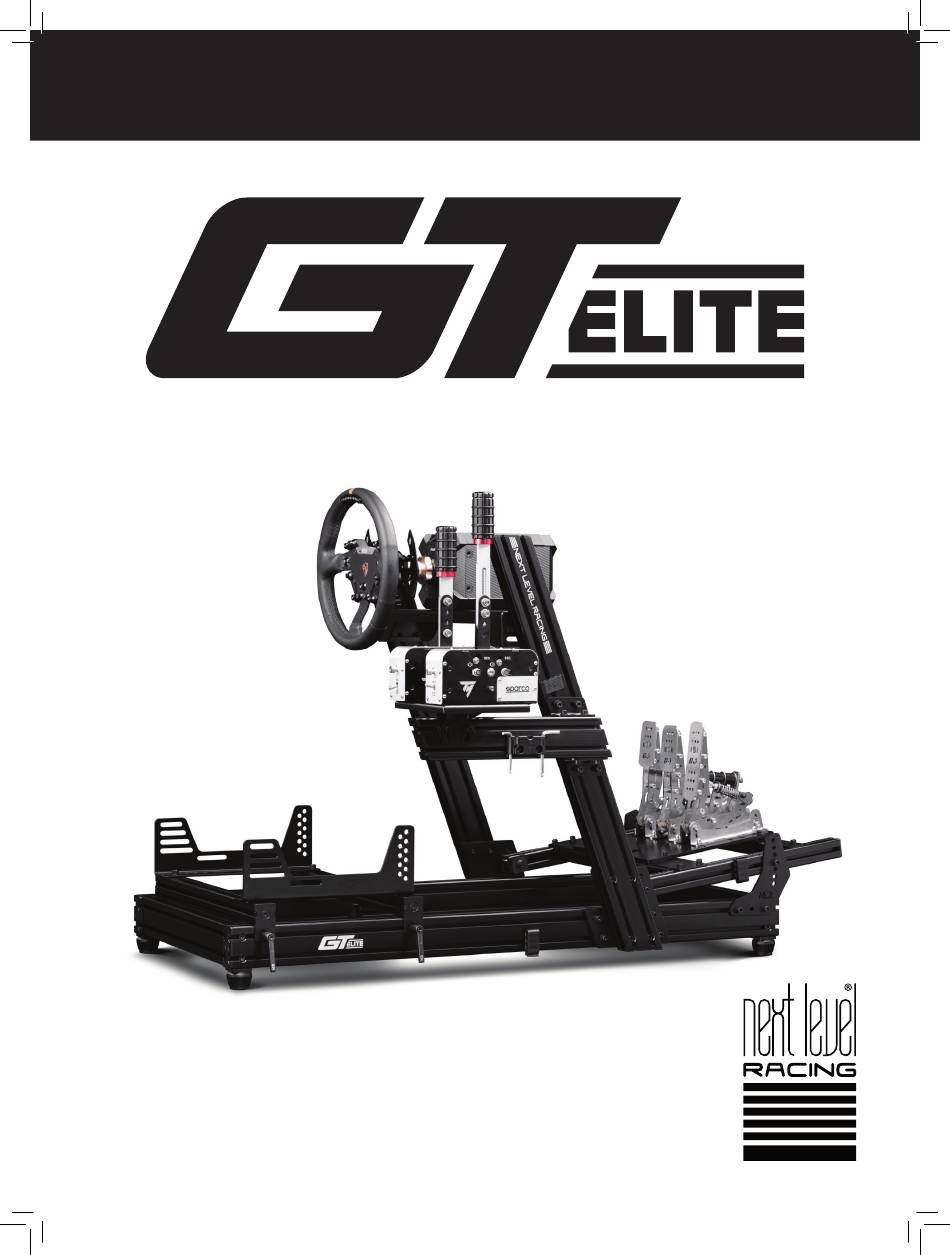

  • Page 1 T A K E R A C I N G T O T H E N E X T L E V E L® Video Instruction: bit.ly/nlrbuild INSTRUCTION MANUAL *ELECTRONICS NOT INCLUDED...
  • Page 2 T O T H E N E X T L E V E L® instruction booklet to fully optimize your product. N E X T L E V E L R A C I N G . C O M ASSEMBLY VIDEO bit.ly/nlrbuild @next_level_racing @nextlevelracingOfficial @nextlvlracing Next Level Racing FOLLOW support@nextlevelracing.com...
  • Page 3 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PRE-RACE IN THE CHECKS *NOT TO SCALE WARNING • Please do not use power tools for assembly as over tightening can damage your frame. • If in doubt consult the installation video or contact us on support@nextlevelracing.com •...
  • Page 4 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com 44 x M8 16mm BOLTS SEAT BRACKETS PEDAL ADJUSTMENT FINS 16 x M6 16mm BOLTS 12 x M8 20mm BOLTS 8 x M8 35mm BOLTS 8 x M8 40mm BOLTS 70 x M8 WASHERS WHEEL PLATE UPRIGHT CONNECTION PLATES 2 x M8 60mm BOLTS 4 x M8 16mm COUNTERSUNK BOLTS...
  • Page 5 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com ALUMINIUM EXTRUSION TIPS • Please do not use power tools for assembly as over tightening can damage your frame • Please ensure T-Nuts are correctly placed within the extrusion • Lay out and build the cockpit on a level surface •...
  • Page 6 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: FRONT • • 4 x M8 45mm Bolts • • 4 x M8 Washers RIGHT REAR FRONT LEFT Align the threaded holes on the front and rear base extrusions with the pre-drilled holes on the right base extrusion.
  • Page 7 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: PARTS: • • 4 x T-Slot Nuts • • 8 x M8 35mm Bolts Note: Recess holes to be on outside • • 4 x Adjustable Feet • • 8 x M8 Washers Note: Parts are labelled for left and right side application Note: Height of the foot can be adjusted only when it’s installed on to the cockpit.
  • Page 8 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: PARTS: SIDE VIEW TOP VIEW • • 4 x M8 T-Nuts • • 8 x M8 T-Nuts PRE-DRILLED HOLE LEFT PRE-DRILLED HOLE RIGHT Note: For Shorter Users Please Skip to STEP 16a & 16b. Install 3 x T-Nuts into the top channel and 1 x T-Nut into the side channel of the left Pedal Arm. Repeat Install 2 x T-nuts into the inside channels of both Vertical Posts (Red Dots show placement).
  • Page 9 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: PARTS: ALTERNATE PEDAL INSTALLATION PEDAL ADJUSTMENT RANGE Repeat on Other • • 2 x M8 20mm Bolts • • NIL FOR SHORTER USERS Side • • 2 x M8 Washers Align the holes on the Upright Connection Plate with the T-Nuts previously installed in STEP 16a. Bolt through and secure with Loosen the bolts on the Pedal Plates.
  • Page 10 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: PARTS: • • Seat Brackets • • 6 x T-Nuts • • 4 x M8 Countersunk Bolts • • 4 x Sticky Felt Pads (35mm x 40mm) Butt-Kicker T-Nut Locations A) Install 2 x T-Nuts into the bottom channel of the front Seat Slider Member for the Butt-kicker Mount Pole. Install 2 x T-Nuts into the top channel of both Seat Slider members and attach Felt Pads to the bottom of the Seat Slider Members.
  • Page 11 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: PARTS: Repeat OVER-HANGING SEAT BRACKET on Other • • 4 x M8 16mm Bolts • • 1 x Shifter Mounting Corner Side FOR TALLER USERS Brackets • • 4 x M8 Washers • • 2 x M8 16mm Bolts •...
  • Page 12 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: PARTS: • • 1 x Shifter Arm • • 2 x M8 16mm Bolts • • 2 x M8 Washers • • 4 x T-Nuts Align the T-nuts previously installed into the Shifter Arm in STEP 31b with the holes on the bottom shifter arm bracket previously Install 2 x T-Nuts into both the top and bottom channels of the Shifter Arm.
  • Page 13 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com PARTS: • • 2 x M8 16mm Bolts • • 2 x M8 Washers WARNING Align the holes on the NLR Tool Kit holder with T-Nuts previously installed in STEP 31a. Bolt through and secure with M8 Bolts and Washers.
  • Page 14 15a – Veuillez vous référer à l’image. Installez 3 x écrous en T dans le canal supérieur et 1 x écrou en T dans le canal latéral du bras de pédale gauche. Répétez les mêmes étapes pour le bras de pédale droit. NEXT LEVEL RACING® GT ELITE PRENEZ LA COURSE AU MANUEL D’INSTRUCTIONS NEXT LEVEL Remarque : Pour les utilisateurs plus courts, veuillez passer aux étapes 16a et 16b.
  • Page 15 16a – Zie afbeelding. Installeer 1 x T-Nut in het zijkanaal van de pedaalarm. Herhaal voor de andere kant. NEXT LEVEL RACING® GT ELITE HANDLEIDING. 16b – Zie afbeelding. Lijn de gaten op de verbindingsplaat van de staander uit met de T-moeren die eerder zijn geïnstalleerd in STAP 16a. Bout door en zet vast met M8 bouten en ringen. Herhaal aan de andere JE SIMRACE-REIS BEGINT HIER.
  • Page 16 16b – Fare riferimento all’immagine. Allineare i fori sulla Piastra di Collegamento Montante con i dadi a T precedentemente installati nel PASSO 16a. Avvitare e fissare con bulloni e rondelle M8. Ripeti dall’altra NEXT LEVEL RACING® GT ELITE – MANUALE DI ISTRUZIONI.
  • Page 17 15b - Consulte la imagen. Alinee el Brazo del Pedal con el orificio de la Placa de Conexión del Montante Vertical. Atornille y asegure con perno M8, arandela, arandela cuadrada y tuerca de brida. Repita en el otro lado. NEXT LEVEL RACING® GT ELITE – MANUAL DE INSTRUCCIONES. 16a - Consulte la imagen. Instale 1 x T-Nut en el canal lateral del brazo del pedal. Repite por el otro lado.
  • Page 18 15b – Siehe Bild. Richten Sie den Pedalarm mit dem Loch in der Pfostenverbindungsplatte aus. Durchschrauben und mit M8 Schraube, Unterlegscheibe, Vierkantscheibe und Flanschmutter sichern. Auf der anderen Seite wiederholen. NEXT LEVEL RACING® GT ELITE – BEDIENUNGSANLEITUNG. 16a – Siehe Bild. Installieren Sie 1 x T-Mutter in den seitlichen Kanal des Pedalarms. Wiederholen Sie für die andere Seite.
  • Page 19 01a-画像を参照してください。 8 xTナットを左側のベースメンバーの外側のチャネルにスライドさせます。 重要：下の図に示すように、 左ベースの外側にTナットを配置します （赤い点はTナットの配置です） 。 注：ペダルをサポ ートするために、 2 xTナットを前方にスライドさせます。 注：ホイールポストの場合は4 x Tナットを中央にスライドさせます。 注：シートスライダーの場合は2 xTナットを後方にスライドさせます。 警告。 締めすぎるとフレームが損傷する可能性があるため、 組み立てに電動工具を使用しないでください。 疑問がある場合は、 インストールビデオを参照するか、 support @ nextlevelracing.comまでお問い合わせくださ い。 Tナットが押し出し内に正しく配置されていることを確認してください。 水平な面にコックピットを配置して構築します。 GTEliteは2人用です。 パーツを無理に押し込まないでください。 クロススレッドボルトは避けてくだ 01b-画像を参照してください。 8個のTナットを右後部部材の外側のチャネルにスライドさせます。 注：手ねじM8ボルトをTナットに簡単に取り付けるために、 Tナットをチャネルに滑り込ませるのを助けます。 さい。 支援。 重要：下の図に示すように、 右ベースの外側にTナットを配置します （赤い点はTナットの配置です） 。 注：シートスライダーの場合は、 2 xTナットを後方にスライドさせます。 注：ホイールポストの場合は、 4 x Tナットを中央にス...
  • Page 20 à posição desejada. NEXT LEVEL RACING® GT ELITE – MANUAL DE INSTRUÇÕES. 18 - Consulte a imagem. A) Alinhe a placa do pedal pequeno com as porcas em T previamente instaladas no PASSO 15a. B) Aparafuse e prenda usando parafusos e arruelas M8. Repita do outro lado. Nota: Use Sua jornada de corrida sim começa aqui.
  • Page 21 15b - См. Изображение. Совместите рычаг педали с отверстием на соединительной пластине стойки. Прикрутите и закрепите болтом M8, шайбой, квадратной шайбой и фланцевой гайкой. Повторите с другой стороны. NEXT LEVEL RACING® GT ELITE – ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ. 16a - См. Изображение. Установите 1 х Т-образную гайку в боковой канал рычага педали. Повторите для другой стороны.
  • Page 22 18 – Lütfen resme bakınız. A) Küçük Pedal Plakasını STEP 15a’da önceden takılmış olan T-Somunlarla hizalayın. B) M8 Cıvataları ve Pulları kullanarak cıvatalayın ve sabitleyin. Diğer tarafta tekrarlayın. Not: Kolay hizalama için çizgi lazer çizgilerini kullanın NEXT LEVEL RACING® GT ELITE – KULLANIM KILAVUZU. 19 – Lütfen resme bakınız. Pedal Plakalarındaki cıvataları gevşetin. Hizalama çizgilerini kullanarak istediğiniz konuma ayarlayın ve Pedal Plakalarını kilitlemek için Cıvataları sıkın.
  • Page 23 18 – Viz obrázek. A) Vyrovnejte malý talíř pedálu s T-maticemi dříve nainstalovanými v KROKU 15a. B) Prošroubujte a zajistěte pomocí šroubů a podložek M8. Opakujte na druhou stranu. Poznámka: Pro snadné vyrovnání použijte čárové laserové čáry NEXT LEVEL RACING® GT ELITE – NÁVOD K POUŽITÍ. 19 – Viz obrázek. Povolte šrouby na deskách pedálů. Nastavte do požadované polohy pomocí zarovnávacích čar a utažením šroubů zajistěte pedálové desky.
  • Page 24 15b – Proszę odnieść się do obrazu. Dopasuj ramię pedału do otworu w płytce łączącej wspornika. Przykręć i zabezpiecz śrubą M8, podkładką, podkładką kwadratową i nakrętką kołnierzową. Powtórz po drugiej stronie. NEXT LEVEL RACING® GT ELITE – INSTRUKCJA OBSŁUGI. 16a – Proszę odnieść się do obrazu. Zamontuj 1 nakrętkę T w bocznym kanale ramienia pedału. Powtórz dla drugiej strony.
  • Page 25 20 - ‫ ليماوص عم ةساودلا طبض فناعز ىلع ةدوجوملا تاحتفلا ةاذاحمب مق .ةروصلا ىلإ عوجرلا ىجري‬T ‫10 ةوطخلا يف ا ًقبسم ةتبثملا‬B ‫ تالاسغو ريماسم مادختساب ماكحإب اهتبثو اهطب ر ا .أ 51 ةوطخلاو‬M8 × 2. ‫.رخآلا بناجلا ىلع ررك‬ NEXT LEVEL RACING® GT ELITE - ‫.تاميلعتلا ليلد‬...
  • Page 26 Video Instruction: bit.ly/nlrbuild support@nextlevelracing.com NOTES NOTES...
  • Page 27 support@nextlevelracing.com support@nextlevelracing.com...
