Page 1 English Dansk Svenska Norsk Suomi Русский 日本語 STR 4-22 한국어 繁體中文中文...
Page 5 STR 4-22 Original operating instructions ........Original brugsanvisning .
Page 7 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Page 8 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 9 Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool. Work area safety ▶ Keep work area clean and well lit. Cluttered or dark areas invite accidents. ▶...
Page 10 ▶ Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. ▶ Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.
Page 11 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
Page 12 Hilti recommends the batteries stated in the table at the end of these operating instructions for this product. • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions. Items supplied...
Page 13 The Li-ion battery is completely discharged. Recharge the battery. If the LED again starts quick-flashing after the bat- tery has been charged, consult Hilti Service. One (1) LED quick-flashes yellow The Li-ion battery or the product in which it is in- serted is overloaded, too hot or too cold, or experi- encing some other fault.
Page 14 Explanation of symbols, function selector switch Function Meaning Cutting mode, when the control switch is pressed and held down the product cycles through one complete cycle. The cycle consists of 2 phases: 1. Perform cutting operation 2. Return to initial position After completing a cycle the product stops automatically and the control switch has to be pressed again to start a new cycle.
Page 15 ▶ Do not secure a tool tether to the belt hook. Do not use a belt hook to lift the product. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
Page 16 ▶ Secure one carabiner of the tool tether to the retaining strap and secure the second carabiner to a load-bearing structure. Check that both carabiners hold securely. Comply with the operating instructions of the Hilti retaining strap and those of the Hilti tool tether. Using scaffold hook The product has a scaffold hook that you can use to hook the product briefly to a railing, for example.
Page 17 10. Check the set of cutting edges for burrs on the cutting sections and, if necessary, remove the burrs with a file. 11. Check the orientation of the arrow marks and insert the cutting blade into the stationary cutting arm. ▶...
Page 18 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
Page 19 If a problem occurs, always observe the status indicator of the battery. See the section headed Status indicators of the Liion battery. If the trouble you are experiencing is not listed in this table or you are unable to rectify the problem by yourself, contact Hilti Service. Trouble or fault Possible cause Action to be taken ▶...
Page 20 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 21 Der benyttes følgende symboler i denne brugsanvisning: Se brugsanvisningen Anvisninger for anvendelse og andre nyttige oplysninger Håndtering af genvindbare materialer Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald Hilti Lithium-ion-batteri Hilti Lader 1.2.3 Symboler i illustrationer Følgende symboler anvendes på illustrationer: Disse tal henviser til den pågældende illustration i begyndelsen af denne brugsanvisning.
Page 22 Sidst i dette dokument finder du et bilede af overensstemmelseserklæ- ringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
Page 23 Personlig sikkerhed ▶ Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Anvend aldrig elværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader. ▶...
Page 24 ▶ Batterier må ikke udsættes for åben ild eller høje temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan medføre eksplosion. ▶ Følg alle anvisninger vedrørende opladning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, der er anført i betjeningsvejledningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge risikoen for brand.
Page 25 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
Page 26 Leveringsomfang Batteridrevet gevindstangsklipper, opsamlingsbeholder, dybdestop, parallelanslag, klingesæt, sekskant, brugsanvisning Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group Li-ion-batteriets indikatorer Hilti Nuron Li-ion-batterier kan vise ladetilstand, fejlmeddelelser og batteriets tilstand. 3.4.1 Visning af ladetilstand og fejlmeddelelser ADVARSEL Fare for personskader på...
Page 27 én (1) lysdiode rødt. den resterende batterikapacitet under 50%. Hvis et tilsluttet produktet ikke længere kan benyt- tes, er batteriet ved slutningen af sin levetid og skal udskiftes. Kontakt Hilti Service. Funktionsvælger Med funktionsvælgeren kan der vælges 3 funktioner: Symbolforklaring funktionsvælger...
Page 28 ADVARSEL Fare for personskader som følge af nedfaldende værktøj og/eller tilbehør! ▶ Anvend kun den Hilti-værktøjssikkerhedsline, som er beregnet til dit produkt. ▶ Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug. ▶ Fastgør aldrig en værktøjssikkerhedsline i en bæltekrog. Anvend ikke en bæltekrog til at løfte produktet.
Page 29 Overhold nationale retningslinjer for opgaver i højden. Brug kun en kombination af Hilti faldsikringen og Hilti værktøjslinen #2261970som nedstyrkningssikring for dette produkt. ▶ Fastgør faldsikringen i monteringsåbningerne for tilbehør. Kontroller, at den sidder sikkert. ▶ Fastgør den ene karabinhage på værktøjslinen til faldsikringen og den anden karabinhage til en bærende struktur.
Page 30 7. Løsn monteringsskruen på den stationære skærearm med sekskantnøglen. 8. Fjern klingen fra den stationære skærearm. Montering af klinger 9. Afmonter klingerne. → Side 23 10. Kontrollér klingesættet for grater på skærefladerne, og fjern om nødvendigt graterne med en fil. 11.
Page 31 Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontroller dem for korrekt funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Udskiftningskriterier for klinger Hvis de konstateres afskalninger (2) eller deformationer (1) på...
Page 32 ▶ Tildæk kontakterne med et ikke-ledende materiale, så kortslutninger undgås. ▶ Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem. ▶ Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma. Dansk...
Page 33 ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=2362838&id=2362890...
Page 34 Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen. Numreringen återger ordningsföljden hos arbetsmomenten på bilden och kan skilja sig från ar- betsmomenten i texten.
Page 35 Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
Page 36 ▶ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar in elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan leda till skador. ▶ Undvik en onormal kroppshållning. Se till att du står stadigt och håller balansen. Då kan du lättare kontrollera elverktyget i oväntade situationer.
Page 37 Extra säkerhetsföreskrifter ▶ Använd bara produkten och dess tillbehör om de är fullt funktionsdugliga. ▶ Produkten eller dess tillbehör får inte byggas om eller ändras. ▶ Risk för personskada på grund av nedfallande verktyg och/eller tillbehör. Kontrollera att batteriet och det monterade tillbehöret sitter fast ordentligt innan du påbörjar arbetet.
Page 38 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
Page 39 Indikering för litiumjonbatteriet Hilti Nuron litiumjonbatterier kan visa laddningsstatus, felmeddelanden och batteristatus. 3.4.1 Visning av laddningsstatus och felmeddelanden VARNING Risk för personskada på grund av nedfallande batterier. ▶ När du har satt i batteriet och tryckt ner frigöringsknappen, kontrollera att batteriet har hakat i korrekt i verktyget igen.
Page 40 Symbolbeskrivning funktionsväljare Funktion Betydelse Kapning I läget går produkten igenom en full cykel om du håller strömbrytaren nedtryckt. Cykeln består av två faser: 1. Utföra snittet 2. Gå tillbaka till utgångsläget När du har avslutat en cykel stoppas produkten automatiskt. För att starta en ny cykel måste du trycka på...
Page 41 ▶ Fäst inga verktygslinor i bälteshaken. Använd inte bälteshaken för att lyfta produkten. Observera nationella föreskrifter för arbeten på höga höjder. Använd uteslutande en kombination av Hilti fästband med Hilti verktygslina #2261970 som fallskydd för denna produkt. ▶ Haka fast fästbandet i öppningen för tillbehör. Kontrollera att det sitter stadigt fast.
Page 42 ▶ Fäst verktygslinans ena karbinhake i fästbandet och den andra karbinhaken i en bärande struktur. Kontrollera att båda karbinhakarna sitter stadigt fast. Följ bruksanvisningen till Hilti fästband samt Hilti verktygslina. Använda ställningshake Produkten är utrustad med en ställningshake som kan användas för kortvarig upphängning på exempelvis ett räcke.
Page 43 11. Kontrollera pilriktningen och sätt i skärbladet på den fixerade skärarmen. ▶ Pilmarkeringen pekar mot mitten. ▶ Fästskruven skruvas lätt åt. 12. Fäst skärbladet på den fixerade skärarmen med fästskruven. 13. Kontrollera pilriktningen och sätt i skärbladet på den rörliga skärarmen. ▶...
Page 44 Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Utbyteskriterier för skärblad När du kan fastställa urflisning (1) eller deformering (2) på...
Page 45 är skadade. Felsökning Observera batteriets statusindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri. Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...
Page 46 Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare. ▶ Kasta inte elverktyg, elektronisk apparatur och batterier i hushållssoporna.
Page 47 Hilti liIon-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen. Nummereringen angir rekkefølgen for arbeidstrinnene på bildet og kan avvike fra arbeidstrinnene i teksten. Posisjonsnumrene brukes i illustrasjonen Oversikt og henviser til numrene på teksten i avsnittet Produktoversikt.
Page 48 Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
Page 49 ▶ Fjern justeringsverktøy og skrunøkkel før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader. ▶ Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Page 50 Ytterligere sikkerhetsanvisninger ▶ Bruk produktet og tilbehøret bare i teknisk feilfri stand. ▶ Ikke foreta manipulering eller modifisering av produktet eller tilbehør. ▶ Fare for personskade på grunn av verktøy og/eller tilbehør som faller ned. Kontroller før arbeidet påbegynnes at batteri og montert tilbehør er godt festet. ▶...
Page 51 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
Page 52 Indikatorer for li-ion-batteriet Hilti Nuron Li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand. 3.4.1 Indikatorer for ladetilstand og feilmeldinger ADVARSEL Fare for personskader på grunn av batteri som faller ned! ▶ Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.
Page 53 Symbolforklaring funksjonsvelger Funksjon Betydning Skjære I modusen går produktet gjennom en fullstendig syklus når kontrollbryteren holdes inne. Syklusen består av to faser: 1. Gjennomføring av snittet 2. Retur til utgangsstillingen Etter at en syklus er avsluttet, stopper produktet automatisk og en ny syklus må startes ved å...
Page 54 ▶ Ikke fest verktøysnoren i beltekroken. Ikke bruk en beltekrok til å løfte opp produktet. Følg nasjonale retningslinjer for arbeid i høyden. Som fallsikring av dette produktet skal du kun bruke en kombinasjon av Hilti fallsikring og Hilti verktøysnor #2261970.
Page 55 ▶ Fest den ene karabinkroken på verktøysnoren til fallsikringen og den andre karabinkroken til en bærende konstruksjon. Kontroller at begge karabinkrokene sitter forsvarlig fast. Følg bruksanvisningene for Hilti fallsikring samt Hilti verktøysnor. Bruke opphengskroken Produktet har en opphengskrok som du kan bruke til å henge produktet kortvarig på f.eks. et rekkverk. Vipp ut opphengskroken når du vil bruke den.
Page 56 11. Kontroller innrettingen av pilmerkene og sett inn skjæreklingen på den stasjonære skjærearmen. ▶ Pilmerket peker mot midten. ▶ Festeskruen er lett å skru inn. 12. Fest skjæreklingen på den stasjonære skjærearmen med festeskruen. 13. Kontroller innrettingen av pilmerkene og sett inn skjæreklingen på den bevegelige skjærearmen. ▶...
Page 57 Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt. Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du i nærmeste Hilti Store eller på: www.hilti.group Utskiftingskriterier for skjæreklinger Hvis du oppdager avskallinger (1) eller deformasjoner (2) på...
Page 58 ▶ Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring. Feilsøking Følg statusindikatoren på batteriet ved alle feil. Se kapittelet Indikatorer for li-ion-batteriet. Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Feil Mulig årsak Løsning...
Page 59 Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren. ▶ Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet! Produsentgaranti ▶...
Page 60 Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa. Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä. Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa- leessa Tuoteyhteenveto.
Page 61 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 62 ▶ Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. ▶ Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. ▶...
Page 63 Muut turvallisuusohjeet ▶ Käytä vain tuotetta ja lisävarusteita, jotka ovat teknisesti moitteettomassa kunnossa. ▶ Älä koskaan tee tuotteeseen tai lisävarusteisiin minkäänlaisia muutoksia. ▶ Putoamaan pääsevät työkalut ja/tai lisävarusteet aiheuttavat loukkaantumisvaaran. Ennen työn aloitta- mista tarkasta, että akku ja asennettu lisävaruste ovat kunnolla kiinni. ▶...
Page 64 M10 (vain rakenneteräs, sinkitty) Tuote ei sovellu jaloteräksisten M10-kierretankojen leikkaamiseen. • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja. Parhaan tehon saavut- tamiseksi Hilti suosittaa, että tässä tuotteessa käytetään vain tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja. •...
Page 65 Litiumioniakun näyttö Hilti Nuron -litiumioniakuissa on lataustilan, vikailmoitusten ja akun kunnon näyttö. 3.4.1 Lataustilan ja vikailmoitusten näyttö VAARA Loukkaantumisvaara akun putoamisesta aiheutuva! ▶ Varmista, että akku on kunnolla lukittunut tuotteeseen, jos akun paikalleen laittamisen jälkeen olet painanut lukituksen vapautuspainiketta. Jotta jokin seuraavista näytöistä voi tulla näyttöön, paina akun lukituksen vapautuspainiketta lyhyesti.
Page 66 Toimintatapavalitsimen symbolien selitys Toiminto Merkitys Leikkaaminen Kun tila on käytössä ja käyttökytkin pidetään painettuna, suoritetaan tuotteen täydel- linen toimintajakso. Jakso sisältää 2 vaihetta: 1. Leikkaaminen 2. Perusasentoon palauttaminen Jakson päätyttyä kone pysähtyy automaattisesti, ja uusi jakso täytyy käynnistää paina- malla uudelleen käyttökytkintä. Voit keskeyttää...
Page 67 ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. ▶ Älä kiinnitä työkaluliinaa vyökoukkuun. Älä käytä vyökoukkua tuotteen nostamiseen. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-putoamisvarmistimen ja Hilti-työkaluliinan #2261970 yhdistelmää. ▶ Kiinnitä putoamisvarmistin lisävarusteelle tarkoitettuihin kiinnitysaukkoihin. Tarkasta kunnollinen kiinnitys.
Page 68 ▶ Kiinnitä toinen karbiinikoukku putoamisvarmistuksen työkaluliinaan ja toinen karbiinikoukku kantavaan rakenteeseen. Tarkasta kummankin karbiinikoukun kunnollinen kiinnitys. Noudata Hilti-putoamisvarmistimen ja Hilti-työkaluliinan käyttöohjeita. Ripustuskoukun käyttö Tuotteessa on ripustuskoukku, jonka avulla voit ripustaa tuotteen lyhyeksi aikaa esimerkiksi telineeseen. Käännä ripustuskoukku auki käyttöä varten.
Page 69 11. Tarkasta nuolimerkintöjen suunta ja aseta leikkuriterä kiinteään leikkurivarteen. ▶ Nuolimerkintä osoittaa keskelle. ▶ Kiinnitysruuvin voi kiertää kevyesti kiinni. 12. Kiinnitä leikkuriterä kiinteään leikkurivarteen kiinnitysruuvilla. 13. Tarkasta nuolimerkintöjen suunta ja aseta leikkuriterä liikkuvaan leikkurivarteen. ▶ Nuolimerkintä osoittaa keskelle. ▶ Kiinnitysruuvin voi kiertää kevyesti kiinni. 14.
Page 70 • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
Page 71 ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Kaikissa häiriötilanteissa tarkkaile akun tilanäyttöä. Ks. kappale Litiumioniakun merkkivalot. Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu ▶...
Page 72 ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu.
Page 73 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
Page 74 ствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 75 Безопасность рабочего места ▶ Следите за чистотой и хорошей освещенностью на рабочем месте. Беспорядок на рабочем месте или плохое освещение могут привести к несчастным случаям. ▶ Не используйте электроустройство/электроинструмент во взрывоопасной зоне, где имеются горючие жидкости, газы или пыль. При работе электроустройство/электроинструмент искрит, и искры...
Page 76 пользователем электроинструмента. Неосторожное обращение может в течение долей секунды стать причиной получения тяжелых травм. Использование и обслуживание электроинструмента ▶ Не допускайте перегрузки электроинструмента. Используйте электроинструмент, предна- значенный именно для данной работы. Соблюдение этого правила обеспечит более высокое качество и безопасность работы в указанном диапазоне мощности. ▶...
Page 77 ▶ Категорически запрещается выполнять обслуживание поврежденных аккумуляторов. Все технические работы с аккумуляторами должны выполняться только производителем или авторизо- ванными сервисными мастерскими. Дополнительные указания по технике безопасности ▶ Используйте электроинструмент и его принадлежности только в технически исправном состоянии. ▶ Внесение изменений в конструкцию электроинструмента/принадлежностей или его/их модификация категорически...
Page 78 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
Page 79 Электроинструмент не предназначен для резки резьбовых стержней M10 из нержавеющей стали. • Для этого электроинструмента используйте только литий-ионные аккумуляторы Hilti Nuron серии B 22. Для обеспечения оптимальной мощности Hilti рекомендует использовать с этим электроин- струментом аккумуляторы, указанные в таблице в конце этого руководства по эксплуатации. •...
Page 80 службу Hilti. Один (1) светодиод горит желтым. Литий-ионный аккумулятор и сопряженный с ним электроинструмент не совместимы друг с другом. Обратитесь в сервисный центр Hilti. Один (1) светодиод мигает красным с высокой Литий-ионный аккумулятор заблокирован и его частотой. дальнейшее использование невозможно. Обра- титесь...
Page 81 Функция Значение Обратный ход При нажатии выключателя подвижный режущий рычаг открывается. Активируйте этот режим только в том случае, если вам необходимо высвободить резьбовой стержень во время резки, например, если его резьба неправильно во- шла в резьбу режущих лезвий или сработала защитная муфта электроинструмента. Технические...
Page 82 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...
Page 83 ▶ Закрепляйте один крючок-карабин удерживающего троса для инструментов на предохранителе для предупреждения случайного срабатывания при ударе, а второй — на несущей конструкции. Проверяйте надежность фиксации. Соблюдайте указания из руководств по эксплуатации предохранителя Hilti для предупрежде- ния случайного срабатывания при ударе, а также удерживающего троса для инструментов Hilti.
Page 84 5. Отпустите крепежный винт на подвижном режущем рычаге с помощью шестигранного ключа. 6. Снимите режущее лезвие с подвижного режущего рычага. 7. Отпустите крепежный винт на неподвижном режущем рычаге с помощью шестигранного ключа. 8. Снимите режущее лезвие с неподвижного режущего рычага. Монтаж...
Page 85 приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group 2362890 Русский...
Page 86 При возникновении любых неисправностей обращайте внимание на индикацию состояния аккумуля- тора. См. главу Индикации состояния литий-ионного аккумулятора. В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Русский 2362890...
Page 87 Большинство материалов, из которых изготовлены устройства Hilti, подлежат вторичной перера- ботке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последую- щей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную...
Page 88 危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。製品により異なる記号 1.3.1 一般的な記号本製品とともに用いられる記号。日本語 2362890 *2362890*...
Page 89 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データバッテリー式ネジ付きロッドカッター STR 4-22 製品世代製造番号適合宣言製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。 2362890 日本語 *2362890*...
Page 90 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、本体のコントロールを失ってしまう恐れがあります。電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更しないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてください。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。...
Page 91 ▶ 先端工具は鋭利で汚れのない状態を保ってください。お手入れのゆきとどいた先端工具を使用すると、作業が簡単かつ、スムーズになります。 ▶ 電動工具、アクセサリー、先端工具などは、それらの説明書に記載されている指示に従って使用してください。その際は、作業環境および用途についてもご注意ください。指定された用途以外に電動工具を使用すると危険な状況をまねく恐れがあります。 ▶ グリップとグリップ面は乾燥した清潔な状態に保ち、オイルやグリスの付着がないようにしてください。グリップやグリップ面が滑りやすい状態になっていると、予期していない状況が発生した際に電動工具を安全に使用／制御できません。バッテリー工具の使用および取扱い ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテリー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 ▶ 電動工具には、必ず指定されたバッテリーを使用してください。指定以外のバッテリーを使用すると、負傷や火災の恐れがあります。 ▶ 使用されていないバッテリーの近くに、事務用クリップ、硬貨、キー、釘、ネジ、その他の小さな金属物を置かないでください。電気接点の短絡が起こることがあります。バッテリーの電気接点間が短絡すると、火傷や火災が発生する危険があります。 ▶ 正しく使用しないと、液漏れが発生することがあります。その場合、漏れた液には触れないでください。もしも触れてしまった場合は、水で洗い流してください。バッテリー液が眼に入った場合は、水で洗い流してから医師の診察を受けてください。流出したバッテリー液により、皮膚が刺激を受けたり火傷を負う恐れがあります。 ▶ 損傷したあるいは変更が加えられたバッテリーは使用しないでください。損傷したあるいは変更が加えられたバッテリーは、予測不可能な挙動により爆発あるいは負傷事故を発生させる危険があります。 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C （265 °F）を超える高温は、爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電によ...
Page 92 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となることがあります。 ▶ 必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについては、充電器や電動工具の取扱説明書の記述を確認してください。 ▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、保管および使用に適用される特別の規則を遵守してください。 → 頁 94 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用についての注意事項をお読みください。日本語 2362890 *2362890*...
Page 93 本書で説明している製品は、バッテリー式ネジ付きロッドカッターです。以下のサイズのネジ付きロッドを切断するためのものです： • W3/8 （構造用鋼、亜鉛メッキまたはステンレス鋼） • M6 およびM8 （構造用鋼、亜鉛メッキまたはステンレス鋼） • M10 （構造用鋼のみ、亜鉛メッキ）本製品は、ステンレス鋼製 M10 ネジ付きロッドの切断には適していません。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。最適な出力を得るため、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使用してください。本体標準セット構成品バッテリー式ネジ付きロッドカッター、切屑回収容器、デプスゲージ、平行ストッパー、切断ブレードセット、六角レンチ、取扱説明書その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 Li-Ion バッテリーのインジケーター...
Page 94 充電状態：50 %...26 % 1 個の LED （1）が常時緑色で点灯充電状態：25 %...10 % 1 個の LED （1）がゆっくり緑色で点滅充電状態：< 10 % 1 個の LED （1）が高速で緑色で点滅 Li-Ion バッテリーは完全に放電しています。バッテリーを充電してください。バッテリーの充電の後にも LED が高速で点滅する場合は、Hilti サービスセンターにご連絡ください。 1 個の LED （1）が高速で黄色で点滅 Li-Ion バッテリーまたは接続されている製品が過負荷、過熱、低温の状態にあるか、あるいはその他の不具合が発生しています。製品とバッテリーを推奨動作温度にし、使用時に製品が過負荷にならないようにしてください。メッセージが引き続き出力される場合は、Hilti サービスセンターにご連絡ください。...
Page 95 機能切り替えスイッチの記号の説明機能意味切断モードでコントロールスイッチを押し続けると、製品は 1 回の完全なサイクルを実行します。サイクルは 2 つの動作段階で構成されています： 1. 切断の実行 2. 開始位置に戻るサイクルが完了すると製品は自動的に停止し、新しいサイクルを開始するにはコントロールスイッチを改めて操作する必要があります。コントロールスイッチから指を離すことで、いつでもサイクルを中断できます。コントロールスイッチを改めて押すと、コントロールスイッチから指を離した時点での動作段階が続行されます。ロック（中間位置）可動切断アームはロックされていて、動かすことができません。製品を使用して作業していないときは、この機能を選択してください。逆動作コントロールスイッチを操作すると、可動切断アームが開きます。この機能は、ネジ付きロッドのネジが切断ブレードのネジに正しくかみ合っていない、あるいは製品の保護クラッチが作動した、などの切断中にネジ付きロッドを解放する必要がある場合にのみ使用してください。製品仕様製品特性 STR 4-22 重量 2.69 kg （EPTA-Procedure 01 準拠、バッテリーを含まない）寸法...
Page 96 警告負傷の危険短絡あるいはバッテリーの落下！ ▶ バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してください。 ▶ バッテリーが正しくロックされていることを常に確認してください。 1. はじめてお使いになる前にバッテリーをフル充電してください。 2. ロックの音が聞こえるまでバッテリーを製品へとスライドさせます。 3. バッテリーがしっかりと装着されていることを確認してください。バッテリーを取り外す 1. バッテリーのリリースボタンを押します。 2. 製品からバッテリーを抜き取ります。転倒防止装置警告負傷の危険る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。 ▶ 工具保持ロープをベルトフックに固定しないでください。ベルトフックを製品を持ち上げるために使用しないでください。ご使用の国において適用される高所での作業に関する規則に注意してください。本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせて使用してください。日本語 2362890 *2362890*...
Page 97 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されていることを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。吊り下げフックを使用する製品には吊り下げフックがあり、製品を一時的に手すりなどに掛けることができます。吊り下げフックは広げて使用します。吊り下げフックの取り扱いに関する重要な注意事項： • 吊り下げフックを使用して本製品を持ち上げたり、落下暴発防止装置を取り付けたりしないでください。 • 強風などで本製品が不安定にならないように注意してください。たとえば、振動により手すりから落下する可能性があります。 • 吊り下げフックを使用して本製品を吊り下げる場合には、必ず手すりまたはその他の構造物に吊り下げてください。本製品は、工具ベルトや他の衣類に吊り下げないでください。 • 吊り下げの際、吊り下げフックに無理な力を加えないでください。吊り下げフックが曲がり、本製品が落下する可能性があります。 • ご使用の前にその都度、吊り下げフックとハウジングの吊り下げフック取り付けポイントに曲がり、破断などの目視確認が可能な損傷がないか点検してください。吊り下げフックは、必ず技術的に問題のない状態で使用してください。アクセサリーを取り外す／取り付けるネジ付きロッドカッターには、平行ストッパー、あるいは切屑回収容器などのさまざまなアクセサリーを取り付けることができます。 1. ロック解除ボタン（取り付けマウント）を押し続けます。 2. 取り付けられているアクセサリーを取り付けマウントから側方へ引き出します。 3. アクセサリーを取り付けるには、所定の位置にカチッと音がするまで、アクセサリーを取り付けマウン...
Page 98 切断ブレードを取り付ける 9. 切断ブレードを取り外します。 → 頁 91 10. 切断ブレードセットの切断面にバリがないか確認し、必要に応じてヤスリを使用してバリを取り除きます。 11. 矢印の方向を確認し、固定切断アームに切断ブレードを取り付けます。 ▶ 矢印は中心を向いています。 ▶ 固定用ネジは簡単にねじ込むことができます。 12. 固定用ネジで切断ブレードを固定切断アームに取り付けます。 13. 矢印の方向を確認し、可動切断アームに切断ブレードを取り付けます。 ▶ 矢印は中心を向いています。 ▶ 固定用ネジは簡単にねじ込むことができます。 14. 固定用ネジで切断ブレードを可動切断アームに取り付けます。ご使用方法本書および製品に記載されている安全上の注意と警告表示に注意してください。切断面のバリ発生についての注意事項可動切断アーム側では、切断されたネジ付きロッドにバリが発生することは稀です。固定切断アーム側では、設計上の理由から切断されたネジ付きロッドにバリがよく発生します。バリは、次の場合にも発生する可能性があります： • ネジ付きロッドが切断ブレードのネジに正しくかみ合っていない。 • 切断ブレードの状態が好ましくない → 頁 93。 • ネジ付きロッドのねじが不揃い。 •...
Page 99 らかいブラシまたは乾いた布で清掃してください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。バッテリーの電気接点に手を触れないでください、また、工場出荷時に塗布されているグリスを電気接点からぬぐい取らないでください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group 切断ブレードの交換基準切断ブレードに欠け(1) あるいは変形(2) が認められたなら、切断ブレードを交換してください。可動切断ブレードと固定切断ブレードは必ずセットで交換してください。ネジ付きロッドの切断領域の可動切断ブレードの側に小さなバリが増えてきた場合にも、切断ブレードを交換してください。必ず純正のHilti 交換切断ブレードを使用してください。 2362890 日本語 *2362890*...
Page 100 ください。 ▶ バッテリーを太陽の直射下、熱源の上、窓際等で保管しないでください。 ▶ 製品およびバッテリーは、子供や権限のない人が手を触れることのないようにして保管してください。 ▶ 使用の前にその都度、また長期にわたる保管の前後には、製品とバッテリーに損傷がないか点検してください。故障時のヒントいかなるい不具合の発生時にも、バッテリーのステータス表示を確認してください。Li-Ion バッテリーのインジケーターの章を参照してください。この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連絡ください。故障考えられる原因解決策 ▶ Hilti サービスセンターにご連絡バッテリーの LED に何も表示バッテリーの故障。されないください。ナットを切断されたネジ付きカッティングエッジでのバリの発 ▶ 切断面にバリがないか確認し、ロッドに取り付けることがで生。必要に応じて切断面をきれいにきない。再加工してください。 → 頁 92 コントロールスイッチを操作...
Page 101 廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。その他の情報ご使用方法、技術、環境保護およびリサイクルに関するその他の情報について...
Page 102 본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
Page 103 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 104 ▶ 실수로 기기가 작동하지 않도록 주의하십시오。 전동 공구를 전원 그리고/또는 배터리에 연결하기 전, 보 관 또는 운반 전에 전동 공구가 스위치 OFF 상태인지 확인하십시오。 전동 공구 운반 시 스위치에 손가락 을 대거나 스위치가 켜진 상태에서 전원을 연결하면 사고를 유발할 수 있습니다。 ▶...
Page 105 추가적인 안전상의 주의사항 ▶ 기술적 하자가 없는 상태에서만 제품 및 액세서리를 사용하십시오. ▶ 어떠한 경우에도 제품 또는 액세서리를 변경하거나 개조하지 마십시오. ▶ 떨어지는 공구 및/또는 액세서리로 인한 부상 위험. 작업을 시작하기 전에 배터리 및 설치된 액세서리가 안 전하게 고정되어 있는지 확인하십시오. ▶...
Page 106 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 106 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
Page 107 제품 및 배터리를 권장하는 작동 온도 상태로 유지하 고, 제품을 사용하지 않을 경우 제품에 과부하가 걸 리지 않도록 하십시오. 해당 메시지가 계속 존재하는 경우, Hilti 서비스 센 터에 문의해 주십시오. 1개 LED가 황색으로 점등됩니다 리튬이온 배터리 및 배터리가 연결된 제품과 호환되...
Page 108 기능 선택 스위치 기호 설명 기능 의미 절단 모드에서 컨트롤 스위치를 누른 상태로 유지할 때 전체 사이클이 실행됩니다. 사이클은 다음 2단계로 구성됩니다. 1. 절단 진행 2. 시작점으로 복귀 한 사이클이 끝나면 기기가 자동으로 정지되며, 컨트롤 스위치를 다시 눌러야 새 사이클이 시작됩니다.
Page 109 시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오. ▶ 공구 고정끈의 카라비너 후크 한쪽을 낙하 방지 벨트에 고정하고, 지지하는 구조물에 다른 카라비너 후크...
Page 110 후크 사용 본 제품에는 잠깐 동안 제품을 난간에 걸어둘 수 있는 후크가 있습니다. 후크를 사용하기 위해서는 후크를 바 깥쪽으로 젖히십시오. 후크 사용 시 주요 지침: • 제품을 들어 올리거나 낙하방지장치를 부착하는 용도로 후크를 사용하지 마십시오. • 강한 바람으로 인해 제품이 불안정해지거나 난간에서 흔들려 떨어질 수 있으므로 주의하십시오. •...
Page 111 조작 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. 절단면에 생기는 버에 관한 지침 이동식 절단 암 쪽에는 절단된 스터드에 매우 드물지만 버가 발생합니다. 고정식 절단 암 쪽에는 구조적인 이 유로 절단된 스터드에 버가 자주 발생합니다. 그...
Page 112 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십 시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Page 113 ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 문제 발생 시 도움말 장애 발생 시 항상 배터리 상태 표시기를 확인하십시오. 리튬이온 배터리 표시 단원을 참조하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...
Page 114 已使用的符號解釋 1.2.1 警告警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號本操作說明中採用以下符號：請遵照操作說明使用操作說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解。編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。這些特色是為了讓您在操作本產品時可以注意某些重點。繁體中文 2362890 *2362890*...
Page 115 述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊充電式螺紋桿切割器 STR 4-22 產品代別序號符合聲明基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 2362890 繁體中文 *2362890*...
Page 116 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發生電擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿著寬鬆的衣服或佩戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。...
Page 117 ▶ 請勿將電池組或機具曝露在火源或極端的溫度環境中。曝露在火源或溫度超過130° C（265 °F）的環境下可能會造成爆炸。 ▶ 請遵守充電操作說明且不要在說明所載的溫度範圍之外為電池組或機具充電。不當充電或在指定溫度範圍外充電均可能造成電池損壞並提高起火的風險。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 ▶ 請勿自行維修損壞的電池。損壞的電池僅可由製造商或授權的維修商進行維修。其他安全說明 ▶ 僅在本產品和配件能正常運轉時使用。 ▶ 勿嘗試以任何方式改裝產品或配件。 ▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。 ▶ 使用電子機具和更換配件工具時，請務必穿戴防護手套。 ▶ 在放置電子機具前，請等待至電子機具完全靜止。 ▶ 請勿在攜帶機具的過程中將其啟動。 ▶ 請要求旁觀者與工作區保持安全距離。任何進入工作區的人員必須穿戴個人防護裝備。工件或破損的配件工具碎片可能會飛出，造成操作區旁的人員受傷。 ▶ 兒童應遠離工作範圍。 ▶ 通風口請務必隨時保持暢通。因通風口被蓋住而有火災之虞！ ▶ 請勿直視本產品的光源（LED），並且勿將光束瞄準其他人的臉部。如此可預防暈眩或眼晴受傷的危險。 ▶ 作業開始前檢查切割刀片和切割臂是否有明顯損壞。 ▶ 操作期間，身體或身體部位應遠離切割刀片或活動組件。以避免因被夾住或被四處拋飛的碎屑擊中而受傷。 ▶...
Page 118 切割殘料的收集容器 £ 工作區域照明（LED）切割刀片 ¡ 六角扳手（4 mm）配件安裝槽預期用途所述產品係為充電式螺紋桿切割器，是專為切割以下尺寸螺桿所設計： • W3/8（結構鋼，鍍鋅或不鏽鋼） • M6和M8（結構鋼，鍍鋅或不鏽鋼） • M10（僅限結構鋼，鍍鋅）本產品不適用於切割M10不鏽鋼螺桿。 • 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表格中所列的電池。 • 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。配備及數量充電式螺紋桿切割器、收集容器、限深擋塊、平行擋塊、切割刀片組、六角、操作說明書關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品： www.hilti.group 鋰電池的顯示幕 Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。 3.4.1 電力和錯誤訊息的顯示警告有受傷的危險！因電池掉落 ▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。繁體中文...
Page 119 只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。狀態意義四個（4）LED持續亮綠燈充電狀態：100 %至71 % 三個（3）LED持續亮綠燈。充電狀態：70 %至51 % 兩個（2）LED持續亮綠燈。充電狀態：50 %至26 % 一個（1）LED持續亮綠燈。充電狀態：25 %至10 % 一個（1）LED緩慢閃綠燈。充電狀態：< 10 % 一個（1）LED快速閃綠燈。鋰電池已完全沒電。裝入電池。電池充電後若LED仍快速閃爍，請洽詢Hilti維修中心。一個（1）LED快速閃黃燈。鋰電池或與之連接的產品過載、溫度太高、溫度太低或有其他故障情形。請讓產品和電池維持在建議的操作溫度，並在使用時不要使產品過載。若訊息持續存在，請洽詢Hilti維修中心。一個（1）LED亮黃燈鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。一個（1）LED快速閃紅燈鋰電池已鎖定，無法繼續使用。請聯絡Hilti維修中心。 3.4.2 顯示電池狀態...
Page 120 技術資料產品特性 STR 4-22 重量 2.69 kg （根據EPTA-Procedure 01不含電池）規格 (長 x 寬 x 高) 204 mm × 103 mm × 253 mm −17 ℃ … 60 ℃ 操作時的環境溫度 −20 ℃ … 70 ℃ 貯放溫度電池電池操作電壓 21.6 V 電池重量請參閱本操作說明書結尾處...
Page 121 警告有受傷的危險因短路或電池掉落！ ▶ 置入電池前，請確認電池的接點及產品的接點上無任何異物。 ▶ 確認電池已確實咬合。 1. 初次使用前，請將電池完全充電。 2. 將電池推入產品中，直到聽到卡入聲。 3. 請檢查電池是否安裝牢固。卸下電池 1. 按下電池拆卸鈕。 2. 將電池從產品卸下。防墜安全裝置警告有受傷的危險因工具和/或配件掉落所致！ ▶ 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。 ▶ 每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。 ▶ 請勿將工具繫繩吊環固定於皮帶掛鉤上。請勿透過皮帶掛鉤來提起本產品。請您遵守各國的高處作業規範。請僅使用Hilti防掉落擊發裝置和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。 ▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。 ▶ 將工具繫繩吊環的一個彈簧鈎扣固定在防掉落擊發裝置上，再將另一個彈簧鈎扣固定在具支承功能的結構上。檢查兩個彈簧鈎扣是否確實牢固。請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。使用支架掛鉤本產品具備一個支架掛鉤，讓您可將本產品短時間掛在欄杆上。若要使用支架掛鉤，請掀開支架掛鉤。使用支架掛鉤的重要注意事項： •...
Page 122 4. 將M6轉接器插在平行擋塊(3)上。 ▶ M6轉接器隨即扣入。 5. 將平行擋塊推入安裝支座，直至聽見其扣入。更換切割邊緣。將活動式切割臂上的切割刀片和固定式切割臂上的切割刀片交換，同一組切割刀片即可使用2次。拆卸切割刀片 1. 將功能選擇開關調至功能。 2. 移動切割臂，直至可輕鬆觸及到固定螺栓。 3. 將功能選擇開關調至功能，然後拆除充電電池。 4. 按住解鎖按鈕，拉出限深擋塊，即可拆除限深擋塊。 5. 使用六角扳手鬆開活動式切割臂上的固定螺栓。 6. 拆除活動式切割臂上的切割刀片。 7. 使用六角扳手鬆開固定式切割臂上的固定螺栓。 8. 拆除固定式切割臂上的切割刀片。安裝切割刀片 9. 拆卸切割刀片。 → 頁次 116 10. 檢查切割刀片組的切割面是否有毛邊，必要時使用銼刀清除毛邊。 11. 檢查箭頭標記的方向，並將切割刀片安裝在固定式切割臂上。 ▶ 箭頭標記朝向中間。 ▶ 固定螺栓可輕易旋入。 12.
Page 123 電池裝入時有受傷的危險 ! ▶ 進行維護及保養前，請務必卸下電池！產品保養 • 小心地清除頑強的髒污。 • 若有，請使用乾燥的軟刷子小心地清潔通風口。 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 請使用乾淨的乾布清潔產品的接點。鋰電池的保養 • 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。 • 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。 • 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。 • 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購 Hilti認可的備用零件、耗材和配件： www.hilti.group 2362890 繁體中文 *2362890*...
Page 124 ▶ 存放產品時，一律不可插入電池！ ▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。 ▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。 ▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。 ▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。 ▶ 每次使用前以及長時間存放前後請檢查本產品和電池是否受損。故障排除若出現任何故障，請注意充電電池的狀態指示器。請參閱鋰電池指示器章節。若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。故障可能原因解決方法電池的LED未亮起電池故障。 ▶ 聯絡Hilti維修中心。螺母無法鎖在已切割的螺桿切割邊緣形成毛邊 ▶ 檢查切割面是否有毛邊，必要時上。可再重新切割。 → 頁次 116 操作了控制開關，但產品未啟 ▶ 將功能選擇開關設為功能選擇開關位於，且切割臂已。動。完全打開。無法安裝切割刀片（無法旋入...
Page 125 ▶ 請勿以郵寄方式寄送電池。 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 ▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800221036 其他資訊有關於操作、技術、環境和回收的更多資訊，請參訪以下連結： qr.hilti.com/manual/?id=2362838&id=2362890 你也可在本操作說明結尾處找到本連結的QR碼。原版操作说明关于本操作说明的信息...
Page 126 1.2.2 操作说明中的符号本操作说明中使用下列符号：遵守操作说明使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。位置编号被用于概览图中并表示产品概览段落中的图例编号。这些字符旨在提醒您特别注意操作本产品时的某些要点。与产品相关的符号 1.3.1 一般符号与产品搭配使用的符号。直流电 (DC) 使用六角扳手固定刀片 (4 mm)。开始工作前，检查刀片固定螺栓。本产品支持近场通信 (NFC) 技术，兼容 iOS 和安卓平台。锂离子电池切勿将电池用作敲击工具。请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。...
Page 127 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息无绳螺纹杆切割器 STR 4-22 代次序列号符合性声明制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
Page 128 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在瞬间导致重伤。电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控制本工具。无绳 (电池操作) 工具/设备的使用和维护 ▶ 充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电，则可能会带来火灾危险。 ▶ 只能使用专用电池组为电动工具供电。使用任何其它电池组可能会带来人身伤害和火灾。 ▶ 当电池组不用时，应使其远离其它金属物体，例如纸夹、硬币、钥匙、钉子、螺钉或其它小的金属物体，以免造成短路。如果电池端子被短路，则会造成人员烧伤或火灾。 ▶ 如果持续滥用电池，则可能会造成液体从电池中喷射出来；注意避免接触到液体。如果意外接触到液体，应用水冲洗。如果液体接触眼睛，除了用大量清水冲洗外，还应立即就医。从电池中喷射出来的液体会导...
Page 129 ▶ 对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。 ▶ 切勿使用回收的或修理过的电池。 ▶ 切勿将电池或电池供电的电动工具用作锤子。 ▶ 切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。 ▶ 切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。 ▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。 ▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。 ▶ 不得在易爆环境中存放或使用电池。 ▶ 如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。请遵守适用于锂离子电池运输、存储和使用的特殊准则。 → 页码 129 请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。说明产品概览切割臂 (活动) 切割臂 (固定) 解锁按钮 (限深器) 限深器...
Page 130 • W3/8 (结构钢，镀锌或不锈钢) • M6 和 M8 (结构钢，镀锌或不锈钢) • M10 (仅结构钢，镀锌) 本产品不适用于切割不锈钢 M10 螺纹杆。 • 本产品只能与 Hilti Nuron B 22 系列锂离子电池搭配使用。为确保最佳功率，Hilti 建议为本产品使用该操作说明末尾表格中给出的电池。 • 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。包装清单无绳螺纹杆切割器、收集容器、限深器、锯栅、刀片组、六角、操作说明经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购： www.hilti.group 锂离子电池指示灯 Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。 3.4.1 充电状态和出错信息的显示...
Page 131 状态含义所有 LED 灯都作为运行灯亮起，接着有一个 (1) LED 如果仍然可以继续使用所连接的产品，则电池剩余电灯持续亮红光。量不足 50%。如果无法再使用所连接的产品，则电池的使用寿命即将结束，应予以更换。请联系 Hilti 维修中心。功能选择开关功能选择开关上可以选择 3 个功能：功能选择开关符号说明功能含义切割在模式中，按住控制开关，产品会完成一次完整的循环。该循环共有 2 个阶段： 1. 执行切割 2. 退回起始位置一次循环结束后产品会自动停止运行，必须再次操作控制开关才会开始一个新的循环。您随时都可以通过松开控制开关中断某个循环。再次操作控制开关时，循环会从松开控制开关时的阶段继续。锁定 (中间位置) 活动切割臂已锁定且无法移动。不使用本产品工作时请选择此功能。反转按下控制开关时，活动切割臂打开。仅当您在切割过程中必须释放螺纹杆时 (例如，由于螺纹杆的螺纹未正确位于刀片的螺纹中...
Page 132 ▶ 装入电池之前，确保电池和产品上的触点上均无异物。 ▶ 确保电池接合正确。 1. 在首次使用电池之前，要给电池完全充电。 2. 将电池推入产品，直至听到卡止声。 3. 检查并确认电池已可靠就位。拆下电池 1. 按下电池释放按钮。 2. 从产品中取出电池。防坠落装置 -警告- 工具和/或附件掉落会带来人身伤害的危险！ ▶ 请只是用为您的工具推荐的 Hilti 工具绳索。 ▶ 在使用前请检查工具绳索的固定点有无损坏。 ▶ 不要将工具绳索固定在带钩上。不用使用带钩起吊产品。注意高空作业的国家法规。请仅使用 Hilti 保险带和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。 ▶ 将保险带固定到附件的安装孔中。检查是否已牢牢固定。中文 2362890 *2362890*...
Page 133 ▶ 将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢固定。请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。使用安全挂钩产品配备有一个安全挂钩，您可以使用它将产品临时悬挂在例如栏杆上。要使用安全挂钩，请将安全挂钩翻出。安全挂钩操作重要提示： • 请勿使用安全挂钩提起产品或安装保险带。 • 确保产品不会因为强风而变得不稳定，并可能因为摆动动作从栏杆上掉下来。 • 用安全挂钩将产品仅固定在栏杆或其他固定结构上。请勿将产品挂在工具带或其他衣服上。 • 悬挂时，不要对安全挂钩施加过大的力。否则安全挂钩可能会弯曲，产品可能会掉落。 • 在每次使用之前，请检查安全挂钩和安全挂钩在外壳上的安装点是否有可见的损坏，例如弯曲和断裂。安全挂钩只有处于良好的技术状态时才能使用。拆卸/安装附件为了获得良好的切割效果，您可在螺纹杆切割器上安装如锯栅或收集容器等不同的附件。 1. 按压并按住解锁按钮 (安装支架)。 2. 将已安装的附件从安装支架中朝侧面拉出。 3. 如需安装附件，将附件推入安装支架中，直到听到卡止声。将锯栅改装为 M6 螺纹杆切割 M6 尺寸的螺纹杆并使用锯栅时，必须用适配器改装锯栅。 1. 按压并按住解锁按钮 (安装支架)。...
Page 134 13. 检查箭头标记的方向，并将刀片插入活动切割臂。 ▶ 箭头标记指向中心。 ▶ 固定螺栓可以轻松拧入。 14. 用固定螺栓在活动切割臂上固定刀片。操作请遵守本文档以及产品上的安全说明和警告。切割表面毛刺形成提示在活动切割臂一侧已切割的螺纹杆上偶尔会产生毛刺。由于设计的原因，固定切割臂一侧已切割的螺纹杆上会更频繁地产生毛刺。另外可能产生毛刺的情况： • 螺纹杆在刀片螺纹中的位置不正确。 • 刀片状态不佳 → 页码 129。 • 螺纹杆的螺纹不均匀。 • 刀片的固定螺栓未正确拧紧。如果由于毛刺而无法拧上某个螺母，请用钳子、锉刀或可调节扳等物品去除毛刺。测量螺纹杆 6， -警告- 电动工具掉落有引起人身伤害的危险！使用不合适的组件上抬起或搬运电动工具可能会导致组件弯曲或断裂，并且电动工具可能会掉落。 ▶ 仅借助主手柄、外壳或箱子提起和搬运电动工具。安全挂钩、限深器或收集容器等加装件并非为运输目的而设计。使用限深器 1. 按压并按住解锁按钮 (限深器)。 2. 将限深器推入至待切割长度。 3.
Page 135 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。请勿触摸电池触点或从触点上去除出厂涂的油脂。 • 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问： www.hilti.group 刀片更换标准如果刀片上有剥落 (1) 或变形 (2)，请更换刀片。始终成套更换活动刀片和固定刀片。如果螺纹杆移动刀片一侧的切割区域中出现多处轻微毛刺，则同样更换刀片。请只使用原装 Hilti 替换刀片。电池型工具和电池的运输及存储运输 -小心- 运输途中的意外启动！...
Page 136 ▶ 活动切割臂 → 顶部刀片的窄边。 ▶ 固定切割臂 → 顶部刀片的宽边。废弃处置 -警告- 废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 ▶ 不要将电动工具、电子设备和电池扔进家庭垃圾中！制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。更多信息关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2362838&id=2362890 操作说明末尾也提供二维码链接。...
Page 140 *2362890* 2362890 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20230522...

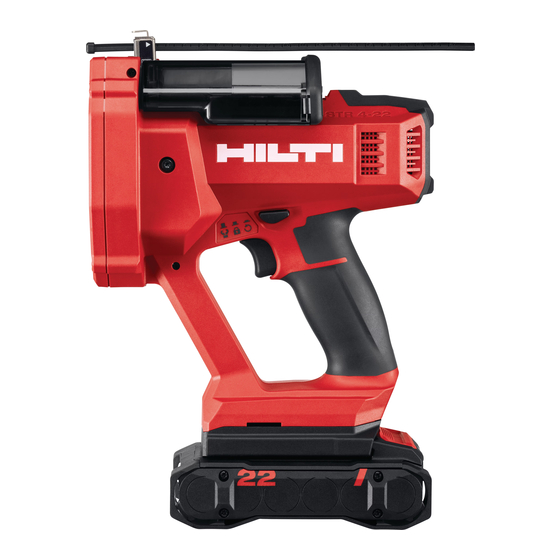

Hilti NURON STR 4-22 Original Operating Instructions
