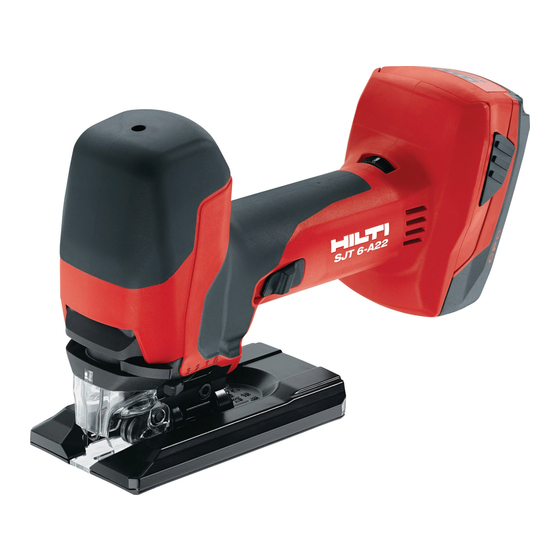

Hilti SJT 6-A22 Original Operating Instructions

Hide thumbs Also See for SJT 6-A22:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Manual, Original Operating Instructions
Printed: 10.09.2019 | Doc-Nr: PUB / 5378777 / 000 / 01
SJT 6-A22
English
1
Français
12
Español
24
Português
36

Advertisement

Table of Contents
loading

Related Manuals for Hilti SJT 6-A22

Summary of Contents for Hilti SJT 6-A22

  • Page 1 English Français Español SJT 6-A22 Português Printed: 10.09.2019 | Doc-Nr: PUB / 5378777 / 000 / 01...
  • Page 2 Printed: 10.09.2019 | Doc-Nr: PUB / 5378777 / 000 / 01...
  • Page 3 Printed: 10.09.2019 | Doc-Nr: PUB / 5378777 / 000 / 01...
  • Page 4 Printed: 10.09.2019 | Doc-Nr: PUB / 5378777 / 000 / 01...
  • Page 5 SJT 6-A22 Original operating instructions ........
  • Page 6 Printed: 10.09.2019 | Doc-Nr: PUB / 5378777 / 000 / 01...

  • Page 7: Information About The Documentation

    Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
  • Page 8 The type designation and serial number are printed on the type identification plate. ▶ Write down the serial number in the table below. Always quote this information when you contact a Hilti representative or Hilti Service to inquire about the product.
  • Page 9 ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. ▶ Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 10 ▶ When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fire. ▶...
  • Page 11 This connector is designed to fit standard suction hoses. In order to connect the suction hose to the product, use of a suitable adapter may be necessary. ▶ Use only Hilti Li­ion batteries of the B 22 series with this product. ▶ Use only Hilti battery chargers of the C4/36 series to charge these batteries.
  • Page 12 3.10 Items supplied Orbital-action jig saw with saw blade, guard, dust removal adapter, anti-splinter insert, operating instructions, hex key. You can find other system products approved for your product at your local Hilti Center or online at: www.hilti.com English 2150257 *2150257* Printed: 10.09.2019 | Doc-Nr: PUB / 5378777 / 000 / 01...

  • Page 13: Preparations At The Workplace

    Orbital-action jig saw SJT 6-A22 Rated voltage 21.6 V Weight including B22⁄8.0 battery 7.1 lb (3.2 kg) Stroke length 1.1 in (28 mm) Stroke rate under no load (n 800 /min … 3,000 /min Maximum cutting performance in wood 5.9 in...

  • Page 14: Operation

    Removing the battery 1. Press the battery release buttons. 2. Remove the battery from the tool. Fitting the saw blade 1. Remove the battery. 2. Push the saw blade (teeth facing the cutting direction) into the blade holder until it engages. 3.

  • Page 15: Care And Maintenance

    To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.

  • Page 16: Troubleshooting

    ▶ Check the tool and batteries for damage before use after long periods of storage. Troubleshooting If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. Trouble or fault Possible cause Action to be taken The saw blade drops out.

  • Page 17: Fcc Statement (Applicable In Us) / Ic Statement (Applicable In Canada)

    ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
  • Page 18 Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
  • Page 19 Le produit prend en charge la transmission de données sans fil qui est compatible avec les plates-formes iOS et Android. Accu lithium-ions Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Ne jamais utiliser l'accu comme outil de percussion.
  • Page 20 Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.
  • Page 21 ▶ Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé.
  • Page 22 ▶ Si la batterie est trop chaude pour être touché, elle peut être défectueuse. Déposer le produit à un endroit non inflammable d'où il peut être surveillé, à une distance suffisante de matériaux inflammables et le laisser refroidir. Si tel est le cas, il convient de contacter le S.A.V Hilti. Français...
  • Page 23 Un adaptateur approprié peut être requis pour raccorder le tuyau d'aspiration au produit. ▶ Pour ce produit, utiliser exclusivement les accus Li­Ion Hilti de la série B 22. ▶ Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/36.
  • Page 24 Scie sauteuse pendulaire avec lame de scie, capot d'aspiration, raccord d'aspiration, plaquette de protection brise-copeau, mode d'emploi, clé pour vis à six pans creux. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.com...
  • Page 25 SJT 6-A22 Puissance de coupe maximale dans le bois 5,9 in (150 mm) Puissance de coupe maximale dans l'aluminium 1,0 in (25 mm) Puissance de coupe maximale dans l'acier non allié 0,4 in (10 mm) Angle de coupe (gauche / droite) 0°...
  • Page 26 Mise en place de la lame de scie 1. Enlever l'accu. 2. Pousser la lame de scie (dents dans le sens de la coupe) dans le porte-outil jusqu'à ce qu'elle s’encliquette. 3. Vérifier en tirant sur la lame de scie qu'elle est bien verrouillée. Pose du capot de protection 1.

  • Page 27: Nettoyage Et Entretien

    Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Nettoyage du raccord d'aspiration 1.

  • Page 28: Aide Au Dépannage

    ▶ Avant toute utilisation consécutive à un stockage prolongé de l'appareil et des accus, toujours vérifier qu'ils ne sont pas endommagés. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution Lame de scie mal fixée.

  • Page 29: Garantie Constructeur

    ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.

  • Page 30: Información Sobre La Documentación

    Información sobre la documentación Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
  • Page 31 El producto permite la transferencia de datos inalámbrica, compatible con plataformas iOS y Android. Batería de Ion-Litio Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones. Nunca utilice la batería como herramienta de percusión.
  • Page 32 Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica.
  • Page 33 este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ▶ Cuide su herramienta eléctrica y los accesorios adecuadamente. Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica.
  • Page 34 ▶ Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la misma. Coloque el producto en un lugar visible, no inflamable y alejado de materiales inflamables, y deje que se enfríe. En este caso, póngase siempre en contacto con el Hilti Servicio Técnico. Español...
  • Page 35 ▶ Para este producto utilice únicamente las baterías de Ion-Litio de la serie B 22 de Hilti. ▶ Para estas baterías utilice exclusivamente los cargadores de la serie C4/36 de Hilti.
  • Page 36 Sierra de calar de carrera pendular con hoja de sierra, tapa cobertora, adaptador de aspiración, protección contra el astillado, manual de instrucciones, llave de hexágono interior. Encontrará otros productos del sistema autorizados para su producto en su Centro Hilti o en internet, en www.hilti.com...

  • Page 37: Preparación Del Trabajo

    SJT 6-A22 Rendimiento de corte máximo en acero no aleado 0,4 in (10 mm) Ángulo de corte (izquierda/derecha) 0° … 45° Diámetro exterior del adaptador de aspiración 1,08 in (27,5 mm) Temperatura de almacenamiento −4 ℉ … 158 ℉ (−20 ℃ … 70 ℃) Temperatura ambiente en funcionamiento 1 ℉...
  • Page 38 Colocación de la tapa cobertora 1. Extraiga la batería. 2. Deslice la tapa cobertora desde delante en el producto hasta que encaje. La tapa cobertora solo puede colocarse si la placa base se encuentra en posición normal (posición de cero grados). Montaje del adaptador de aspiración 1.

  • Page 39: Cuidado Y Mantenimiento

    Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group. Limpieza del adaptador de aspiración 1.
  • Page 40 ▶ Compruebe si la herramienta o las baterías presentan daños tras haber sido almacenadas durante mucho tiempo. Ayuda en caso de averías Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase a nuestro Servicio Técnico de Hilti. Anomalía Posible causa Solución La hoja de sierra se sale.

  • Page 41: Garantía Del Fabricante

    Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
  • Page 42 Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
  • Page 43 O produto suporta a transmissão de dados sem fios, que é compatível com plataformas iOS e Android. Bateria de iões de lítio Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utili- zação conforme a finalidade projectada. Nunca utilize a bateria como ferramenta de percussão.
  • Page 44 Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶...
  • Page 45 ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar. ▶...
  • Page 46 ▶ Não utilize ou carregue quaisquer baterias que tenham sofrido golpes, tenham caído de altura superior a um metro ou tenham sido danificadas de outra forma. Neste caso, contacte sempre o seu Centro de Assistência Técnica Hilti. ▶ Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque o produto num local que não constitua risco de incêndio, suficientemente afastado de materiais combustíveis, onde...
  • Page 47 Para unir a mangueira de aspiração ao produto poderá ser necessário um adaptador adequado. ▶ Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 22. ▶ Para estas baterias, utilize apenas os carregadores Hilti da série C4/36.
  • Page 48 Serra vertical excêntrica com lâmina de serra, resguardo, adaptador de aspiração, protecção contra o arranque de aparas, manual de instruções, chave para sextavado interior. Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Centro de Assistência Hilti ou online, em: www.hilti.com Serra vertical excêntrica SJT 6-A22 Tensão nominal...
  • Page 49 SJT 6-A22 Máximo rendimento de corte em aço carbono 0,4 in (10 mm) Ângulo de corte (esquerda/direita) 0° … 45° Diâmetro exterior do adaptador de aspiração 1,08 in (27,5 mm) Temperatura de armazenagem −4 ℉ … 158 ℉ (−20 ℃ … 70 ℃) Temperatura ambiente durante o funcionamento 1 ℉...
  • Page 50 Colocar o resguardo 1. Retire a bateria. 2. Empurre o resguardo de frente sobre o produto até que encaixe. O resguardo só pode ser colocado se a placa base se encontrar na posição normal (posição de zero graus). Montar o adaptador de aspiração 1.

  • Page 51: Conservação E Manutenção

    • Em caso de danos e/ou perturbações de funcionamento, não operar o produto. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti. • Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento.

  • Page 52: Ajuda Em Caso De Avarias

    ▶ Após armazenamento prolongado, verificar a ferramenta e as baterias quanto a danos, antes da utilização. Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução A lâmina de serra cai para...

  • Page 53: Garantia Do Fabricante

    ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
