ZAPTEC Pro Installation Manual page 174

Suomi

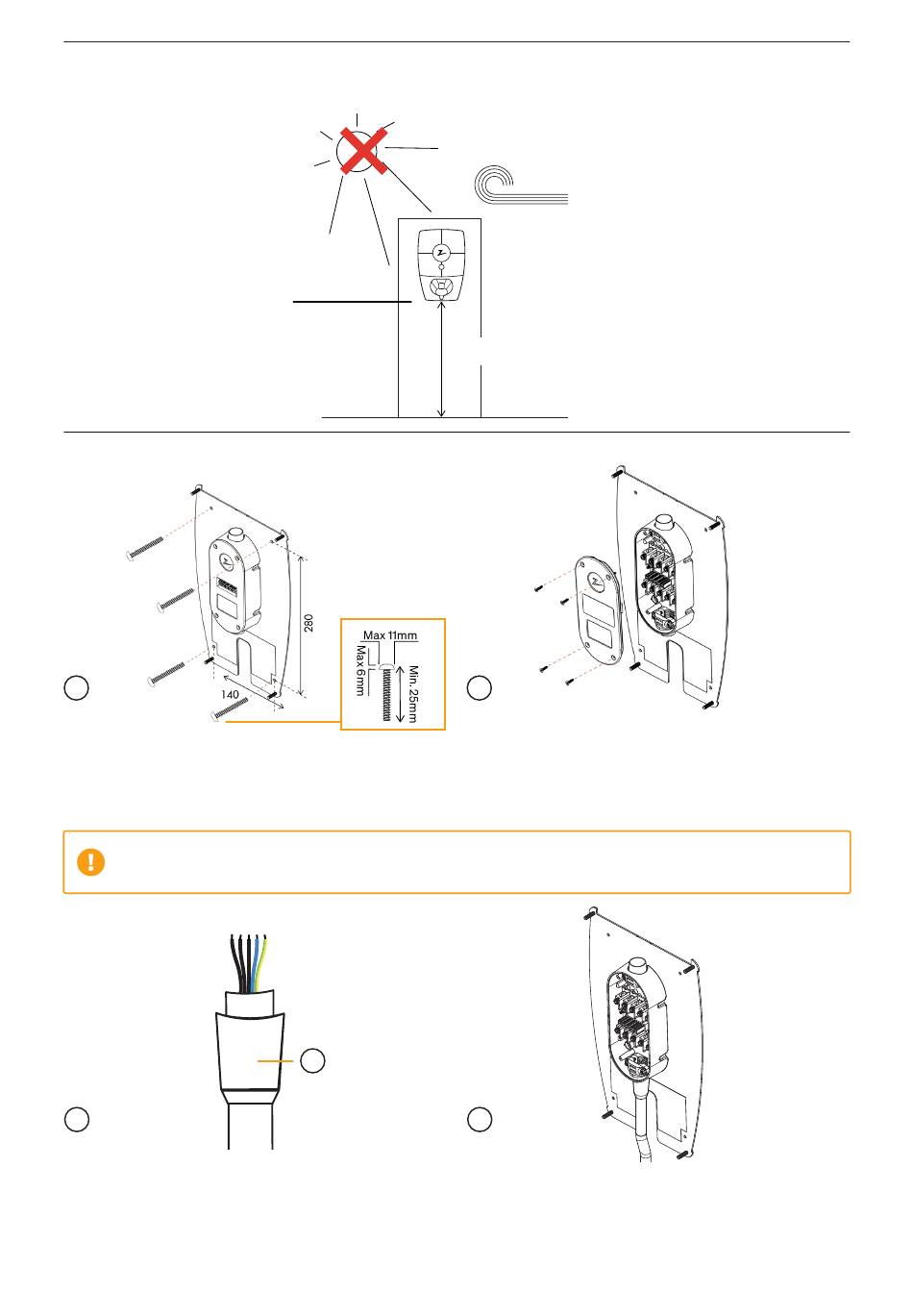

Latausaseman tai takalevyn sijainti
Vältä latausaseman
asentamista paikkoihin,
joissa latausasema altistuu
suoralle auringonvalolle.
Laitteen kuumeneminen
alentaa latausnopeutta.
Takalevy on asennettava
tasaiselle alustalle.
Takalevyn asennus ja liittäminen
1
Asenna takalevy
Jos seinärakenne edellyttää tulppia tai porausta, on
varmistettava, ettei kytkentärasiaan pääse pölyä ja likaa.
Ruuvin vaatimus: Pään halkaisija enintään 12 mm, pään
korkeus enintään 6 mm, pituus vähintään 25 mm.
On tärkeää varmistaa, ettei takalevyyn tehdä uusia reikiä. Neljää olemassa olevaa reikää on käytettävä.
Uusien reikien tekeminen takalevyyn mitätöi takuun.
3
Valmistele kaapeli
Suositeltu kaapeli on tyypiltään pyöreä PFXP, Powerflex tai
PFSP ja halkaisijaltaan 13–18,5 mm.
Asenna oikea tiivistyskartio kaapeliin ennen kuin liität
kaapelit kytkentärasiaan. Katso oikea tiivisteen halkaisija
kohdasta G tai H.
174
90–130 cm
x 4
2
Irrota kytkentärasian kansi
Irrota neljä ruuvia ja avaa kansi, jotta pääset käsiksi
kytkentärasiaan.
G
tai Zaptec
4
Johdotus
Vuotojen riskin rajoittamiseksi suosittelemme
ulkoasennuksissa kaapelin liittämistä kytkentärasian
pohjaan. Jos tämä ei ole mahdollista, suosittelemme
tiivistämään ja tarkistamaan laitteen perusteellisesti
ohjeen mukaisesti ja käyttämään muita tiivistysaineita
(Sikaflex tai vastaava).
Hyvin tuuletettu alue.
Älä asenna rasiaa
lämmönlähteiden lähelle tai
suljettuun laatikkoon.
