Summary of Contents for ZAPTEC Pro

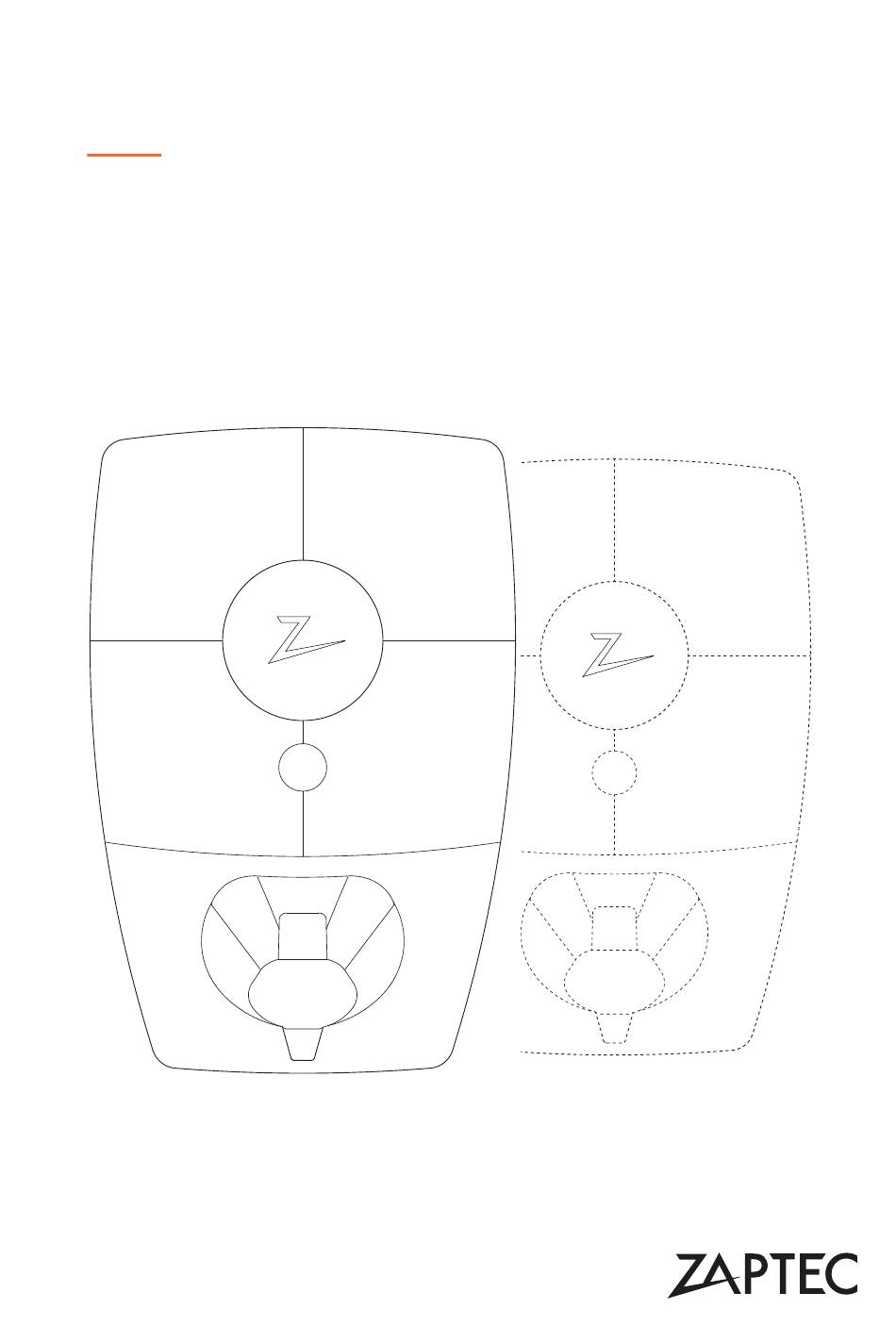

- Page 1 ZAPTEC Pro PLANLEGGE INSTALLASJON OG NETTVERK PLANNING INSTALLATION AND NETWORKING PLANERA INSTALLATION OCH NÄTVERK...
-
Page 3: Table Of Contents
Installasjonsmanual for ZAPTEC Pro Installasjonsmanualen inneholder nødvendig informasjon for sikker installasjon og kontroll av ladestasjonen. ZAPTEC anbefaler at alle som installerer våre produkter deltar på opplæringskurs for ZAPTEC ladesystemer Installatøren/servicepartneren er alltid første kontaktpunkt for support. Du finner kontaktinformasjon for ZAPTECs tekniske støtte på... -
Page 4: Planlegge Installasjon Og Nettverk
Ved bruk av for eksempel skinnesystemer med høyere strømføring monteres det en sikring før ladestasjonen. Sikringen skal være på maks 63 ampere. ZAPTEC Portal muliggjør et system som tar hensyn til begrensningene på hvert nivå, som en sikring på maks 125 ampere. 125A sikring (for eksempel) Maks. -
Page 5: Internet Og Nettverkskrav
All trafikk og kommunikasjon mellom ladestasjonene og skyløsningen er kryptert. Alle følgende nettverkstjenester kreves for at ZAPTEC Pro skal fungere sammen med ZAPTEC Portal. Alle nevnte porter er utgående, og dere må åpne dem i aktive brannmurer. ZAPTEC Pro kobler seg til de nødvendige tjenestene uten å åpne inngående porter, også selv om den ligger bak NAT. -
Page 6: Kommunikasjon
DHCP UDP Port 68 DHCP brukes på det lokale nettverket for å tilordne en IP-adresse til ZAPTEC Pro og gi IP-adressen til DNS-serveren som skal brukes. UDP Port 53 ZAPTEC Pro bruker DNS til å slå opp IP-adressen til domenene som brukes til å kommunisere med ZAPTEC Portal. -
Page 7: Anbefalinger Wifi
Strømnett Anbefalinger – WiFi WiFi-tilgangspunkt – ZAPTEC Pro støtter WiFi-type b, g og n på 2,4 GHz. I dag støtter de fleste rutere 2,4 og 5 GHz. ZAPTEC Pro krever 2,4 GHz. Installasjonskrav: Plasseringen av WiFi-tilgangspunkt kan påvirke signalstyrken og ytelsen drastisk. Kontakt din nettverkspartner for å... -
Page 8: Anbefalinger Plc
Hvis flere ZAPTEC Pro ladestasjoner settes opp med delt nettverksløsning som WiFi-PLC, så kan dette føre til at ZAPTEC Pro ladestasjoner bytter mellom de ulike PLC kommunikasjonsnettverkene, noe som kan føre til ustabil nettverksforbindelse. Det anbefales at denne nettverksmuligheten benyttes sparsommelig, og aller helst kun at en ZAPTEC Pro ladestasjon i installasjonen aktiveres med delt nettverksløsning. - Page 10 Contact information for ZAPTEC technical support can be found at www.zaptec.com. A user manual is included in the box with ZAPTEC Pro. The latest version is available from zaptec.com/support. The version number for the manual can be found on the last page.
-
Page 11: Planning Installation And Your Network
When using rail systems with higher conduction, for example, a fuse is installed before the charging station. The fuse must not exceed 63A. ZAPTEC Portal permits a system that takes into account the limitations at every level, such as a fuse not exceeding 125A. 125A fuse (for example) -
Page 12: Internet And Network Requirements
ZAPTEC Portal. All the ports stated are outgoing ports, and you have to open them in active firewalls. ZAPTEC Pro links to the necessary services without opening incoming ports, even if they are located behind a NAT. -
Page 13: Communication
DHCP UDP port 68 DHCP is used on the local network to assign an IP address to ZAPTEC Pro and give the IP address to the DNS server. UDP port 53 ZAPTEC Pro uses DNS look up the IP addresses of the domains used to communicate ZAPTEC Portal. -
Page 14: Recommendations Wifi
Power grid Recommendations – WiFi WiFi access point – ZAPTEC Pro supports WiFi types b, g and n (2.4 GHz). Most routers nowadays support 2.4 and 5 GHz. ZAPTEC Pro needs 2.4 GHz. Installation requirements: The positioning of the WiFi access point can have a dramatic effect on the signal strength and performance. -
Page 15: Recommendations Plc
If a number of ZAPTEC Pro charging stations are being set up with a shared network solution such as Wi-Fi-PLC, this may lead to the ZAPTEC Pro charging stations swapping between the different PLC communication networks, which may lead to an unstable network connection. Sparing use of this network option is recommended, and ideally only one ZAPTEC Pro charging station in the installation should be enabled with this network solution. - Page 17 Installationshandbok för ZAPTEC Pro Installationshandboken innehåller nödvändig information för säker installation och kontroll av laddstationen. ZAPTEC rekommenderar att alla som installerar våra produkter deltar i utbildningskurser för ZAPTEC-laddsystem Installations-/servicepartnern är alltid den första kontaktpunkten för support. För kontaktinformation till ZAPTEC:s tekniska support, se www.zaptec.com.
-
Page 18: Planera Installation Och Nätverk
Vid t.ex. skensystem med högre ström installeras en säkring före laddningsstationen. Säkringen får högst vara på 63 ampere. ZAPTEC Portal möjliggör ett system som tar hänsyn till begränsningarna på varje nivå, t.ex. en säkring på max 125 ampere . 125A säkring Max 63A säkring... -
Page 19: Internet Och Nätverkskrav
NEK 400. ZAPTEC rekommenderar alltid att du installerar laddningsstationerna med alla tre faser om detta är möjligt. Det säkerställer att balansen mellan belastning och fas blir dynamisk och gör att du kan använda all tillgänglig energi i installationen och mellan laddningsstationerna. -
Page 20: Kommunikation
DHCP UDP-port 68 DHCP används i det lokala nätverket för att tilldela ZAPTEC Pro en IP-adress och IP- adressen för den DNS-server som ska användas. UDP-port 53 ZAPTEC Pro använder DNS för att hitta IP-adressen till de domäner som används för att kommunicera med ZAPTEC Portal. -
Page 21: Rekommendationer Wifi
Kraftnät Rekommendationer – Wifi Wifi-åtkomstpunkt – ZAPTEC Pro stöder wifi typ b, g och n på 2,4 GHz. Idag stöder de flesta routrar 2,4 och 5 GHz. ZAPTEC Pro kräver 2,4 GHz. Installationskrav: Placeringen av wifi-åtkomstpunkten kan i hög grad påverka signalstyrkan och prestandan. -
Page 22: Rekommendationer Plc
Om flera ZAPTEC Pro-laddstationer ställs in med delad nätverkslösning som wifi-PLC kan det leda till att ZAPTEC Pro-laddstationer växlar mellan de olika PLC-kommunikationsnäten, vilket kan leda till instabil nätverksanslutning. Det rekommenderas att det här nätverksalternativet används sparsamt. Allra helst ska bara en ZAPTEC Pro- laddstation i installationen aktiveras med delad nätverkslösning. - Page 24 ZAPTEC Charger Zaptec Charger AS Richard Johnsensgate 4 4021 Stavanger, Norway...
