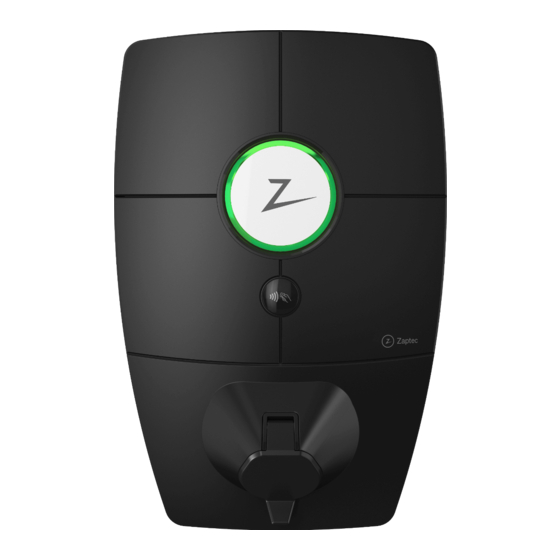

ZAPTEC ZapCharger Pro User Manual
  1. Manuals
  2. Brands
  3. ZAPTEC Manuals
  4. Battery Charger
  5. ZapCharger Pro
  6. User manual

ZAPTEC ZapCharger Pro User Manual

Hide thumbs Also See for ZapCharger Pro:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ZapCharger Pro
BRUKERMANUAL
USER MANUAL
BENUTZERHANDBUCH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZapCharger Pro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ZAPTEC ZapCharger Pro

Summary of Contents for ZAPTEC ZapCharger Pro

  • Page 1 ZapCharger Pro BRUKERMANUAL USER MANUAL BENUTZERHANDBUCH...
  • Page 3 ZapCharger Pro! Et unikt norsk ladesystem. Systemet virker på alle strømnett, med alle typer ladbare biler.* ZapCharger Pro lar deg lade ditt kjøretøy på en trygg, enkel og effektiv måte. Ladestasjonen deler den tilgjengelige ladestrømmen mellom flere ladestasjoner. Bruk din ZapCharger Pro med RFID tag/ladekort eller gjennom vår ZapCharger app for å...

  • Page 4: Table Of Contents

    Innholdsfortegnelse Sikkerhetsinstruksjoner ZapCharger Pro Statusindikatorer på ladestasjonen Kabeltype for ZapCharger Pro Hvordan starte lading Hvordan starte lading med autentisering Hvordan avslutte lading Koble RFID-tag/ladekort til din bruker Slik overvåker du ladestasjonen (ZapCloud) Legge til brukere på installasjonen Lås ladekabelen til ladestasjonene...

  • Page 5: Sikkerhetsinstruksjoner

    å lese de nedenstående sikkerhetsanvisningene. Hvis ikke alle de omtalte anvisningene og prosedyrene følges og iverksettes, vil garantiene bli ugyldige, og Zaptec Charger AS vil bli fritatt for alle erstatningskrav. Les disse instruksjonene nøye og undersøk utstyret for å gjøre deg kjent med produktet før bruk.

  • Page 6: Zapcharger Pro

    ZapCharger Pro Åpne frontdeksel her Statusindikator (Z) SmartKey RFID sone SmartKey Column Strømuttak IEC62196-1/2, Mode 3 Type 2 Beskyttelsesdeksel Statusindikatorer på ladestasjonen Ladestasjonens status vises i statusindikatoren (Z), med disse forskjellige fargene: Farge Kontinuerlig Blinkende Klar Autentisering OK GRØNN Lading Ferdig Koblet til et kjøretøy og klar til...

  • Page 7: Kabeltype For Zapcharger Pro

    Kabeltype for ZapCharger Pro Ladekabelen din må ha Type 2-plugg i den ene enden for å koble til ZapCharger Pro- ladekontakten, den andre kontakten skal passe til dine kjøretøyspesifikasjoner. Adaptere til kjøretøy er akseptert. Anbefaler at Mode 3 ladekabelen som brukes, følger ladekapasiteten til kjøretøy. Slik at maksimum ladehastighet kan utnyttes.

  • Page 8: Hvordan Avslutte Lading

    4. Sett beskyttelsdekselet over ladestikket for å begrense eksponeringen for støv og regn. Koble RFID-tag/ladekort til din bruker ZapCharger Pro støtter de vanligste RFID-tag/ladekort (Mifare Classic). Ved visuelt lesbar kode kan denne legges inn i ZapCloud eller ved å scanne RFID-tag/ladekort med ladestasjonen som beskrevet nedenfor.

  • Page 9: Still Lysstyrke For Statusindikator (Z)

    1. Logg inn på ZapCharger app (lastes ned fra App Store/Google play). 2. Gå til innstillinger og velg ønsket ladestasjon. 3. Skriv in PIN kode for gjeldende ladestasjon og aktiver Lås kabel for denne ladestasjonen. Denne funksjonen er for tiden bare tilgjengelig i Android-versjonen av ZapCharger-appen. Still lysstyrke for statusindikator (Z) •...

  • Page 10: Kontroller Sikringer Inne I Ladestasjonen

    • Kjøretøy satt i kø - Ladestasjonen venter på tilgjengelig ladestrøm fra installasjonen. Koble ladekabel til ladestasjon og elektrisk kjøretøy, og autentiser bruker mot ladestasjonen hvis installasjonen/ladestasjonen er aktivert med autentisering. Ladingen vil starte automatisk når det blir tilgjengelig ladestrøm. Rødt lys: •...

  • Page 11: Oppbevaring Og Vedlikehold

    Støtte og reparasjon Hvis det oppdages et problem, vennligst se delen Feilsøking før du kontakter din forhandler/ installatør. Zaptec Charger AS innhenter data fra produktet via nettverket. Du finner mer informasjon om våre retningslinjer for personvern på zaptec.com/privacy.

  • Page 12: Teknisk Spesifikasjon

    Ladekabelen kan låses Installasjonskurs permanent med ladestasjonen. Max 63A forankoblet sikring på installasjonskurs for ladestasjonene. Fasefordeling I et system med andre ZapCharger Pro vil Koblingsboks ladestasjonen kunne styres til å velge fase eller Kabeltverssnitt 2,5-10 mm starte 3-fase lading. Kabel diameter 10-20mm...
  • Page 13 Tekniske spesifikasjoner UL94 brannklasse UV bestandig Elektrisk beskyttelse Beskyttelsesklasse II (4kV AC og 6kV impuls, isolasjon) Overspenningskategori III (4kV) Integrasjonstjenester Tredjeparts integreringsalternativer (API, Webhooks) OCPP 1.6j Meldingsabonnering *32A er tilgjengelig men begrenses av temperaturøkning inne i ladestasjonen.
  • Page 14 This manual is only for use of the charging station, for information on how to set up an installation and install ZapCharger Pro see our installation manual. The latest version of this publication and installation manual can be found at zaptec.com/support.
  • Page 15 Table of contents Safety Instructions ZapCharger Pro Status Indicators on the charging station Cable type for ZapCharger Pro How to start charging How to start charging with authentication How to end charging Connect RFID tag/charge card with your user How to monitor your charging station (ZapCloud)

  • Page 16: Safety Instructions

    Before operating or performing maintenance of this product, please read the safety instructions below. Failure to adhere to and implement all prescribed instructions and procedures will void all warranties and absolve Zaptec Charger AS from all claims of liability. Read these instructions carefully and examine the equipment to familiarise yourself with the product prior to use.

  • Page 17: Zapcharger Pro

    ZapCharger Pro Open frontcover here Status indicator (Z) SmartKey RFID zone SmartKey Column Power outlet IEC62196-1/2, Mode 3 Type 2 Protective cap Status Indicators on the charging station The status of the charging station is displayed in the status indicator (Z), with these different colours:...

  • Page 18: Cable Type For Zapcharger Pro

    Cable type for ZapCharger Pro Your charging cable need to have type 2 plug in one end to connect to ZapCharger Pro charging socket, the other plug should fit your vehicles specifications. Vehicle inlet adapters are accepted. The Mode 3 charging cable used should match the charging capacity of the electrical vehicle to ensure maximum charging speed can be utilized from the charging station.

  • Page 19: How To End Charging

    Connect RFID tag/charge card with your user ZapCharger Pro supports the most common tags (Mifare Classic). If the code is visually readable this can be added to your user profile in ZapCloud or by scanning the RFID tag/charge card with the charging station, as described below.

  • Page 20: Lock Charging Cable Permanent To Charging Station

    Lock charging cable permanently to charging station The charging cable can be permanently locked to the charging station by activating this in the ZapCharger app. 1. Log in to ZapCharger app (download from App Store/Google Play). 2. Go to settings and select the charging station. 3.
  • Page 21 Yellow flashing light: • Charging station is waiting for authentication- User profile has not performed authentication towards charging station. Check that the correct RFID-tag/charge card is being used towards the charging station. • Waiting for ZapCloud - Charging station is waiting for ZapCloud. Please have the charging cable connected to the charging station and vehicle and perform authentication.

  • Page 22: Check Fuses Inside The Charging Station

    Check fuses inside the charging station 1. Remove the front cover using the special tool SmartKey* that came with the charging station, and pull the front cover off. 2. Inspect that the fuses in the fuse window haven’t been blown (all should be facing upwards). 3.

  • Page 23: Warranty

    Support and Repair If a problem is discovered, refer to the Troubleshooting section prior to contacting your dealer/ installer. Zaptec Charger AS collects data from the product through the network. More information on our privacy policy can be found at zaptec.com/privacy.

  • Page 24: Technical Specification

    Installation network Theft protection TN, IT and TT The front cover of the ZapCharger Pro can only be opened with a special tool. The charging Installation circuit cable can be permanently locked with the Max 63A connected fuse on installation circuit charging station.
  • Page 25 Technical Specification Temperature range -30°C to +50°C Enclosure rating IP54, indoor and outdoor use. IK10 Impact protection UL94 - 5VB flammability rating UV resistant Electrical protection Protection Class II (4kV AC and 6kV impulse, isolation) Overvoltage Category III (4kV) Integration Services 3rd Part integration options (API, Webhooks) OCPP 1.6j Message Subscription...
  • Page 26 Stand ist. Dieses Handbuch ist nur für die Nutzung der Ladestation bestimmt; Informationen zur Einrichtung einer Installation und zur Installation des ZapCharger Pro finden Sie in unserem Installationshandbuch. Die aktuelle Version dieses Dokuments und das Installationshandbuch sind unter zaptec.com/support verfügbar.
  • Page 27 Inhalt Sicherheitshinweise ZapCharger Pro Statusanzeigen auf der Ladestation Kabeltyp für den ZapCharger Pro Starten des Ladevorgangs Starten des Ladevorgangs mit Authentifizierung Ende des Ladevorgangs RFID-Tag/Ladekarte mit Nutzerprofil verbinden Überwachung der Ladestation (ZapCloud) Nutzer zur Installation hinzufügen Ladekabel permanent an der Ladestation verriegeln Helligkeit der Statusanzeige ändern...

  • Page 28: Sicherheitshinweise

    Vor Inbetriebnahme oder Wartung dieses Produkts lesen Sie die nachstehenden Sicherheitshinweise. Werden die vorgeschrie- benen Anweisungen und Verfahren nicht eingehalten, werden Garantien und Haftungsansprüche gegenüber Zaptec Charger AS ungültig. Lesen Sie diese Hinweise vor der Inbetriebnahme aufmerksam durch und machen Sie sich mit dem Gerät vertraut.

  • Page 29: Zapcharger Pro

    ZapCharger Pro Frontabdeckung hier öffnen Statusanzeige (Z) SmartKey RFID-Zone SmartKey Column Ladebuchse IEC62196-1/2, Mode 3 Typ 2 Schutzkappe Statusanzeigen auf der Ladestation Der Status der Ladestation wird in der Statusanzeige (Z) mit folgenden Farben angezeigt: Farbe Dauersignal Blinksignal Bereit Authentifizierung OK GRÜN...

  • Page 30: Kabeltyp Für Den Zapcharger Pro

    Kabeltyp für den ZapCharger Pro Das Ladekabel erfordert an einem Ende einen Stecker Typ 2 zum Anschliessen an die Ladebuchse des ZapCharger Pro; der Stecker am anderen Ende ist abhängig von Ihren Fahrzeugspezifikationen. Ladeadapter am Fahrzeug sind zulässig. Das verwendete Mode 3 Ladekabel sollte der Ladekapazität des Elektrofahrzeugs entsprechen, damit von der Ladestation die maximale Ladegeschwindigkeit zur Verfügung gestellt werden kann.

  • Page 31: Ende Des Ladevorgangs

    4. Die Schutzkappe auf der Ladebuchse anbringen, um diese vor Staub und Regen zu schützen. RFID-Tag/Ladekarte mit Nutzerprofil verbinden Der ZapCharger Pro unterstützt die gängigsten Tags (Mifare Classic). Wenn auf dem RFID-Tag ein Code lesbar ist, kann dieser in der ZapCloud zu Ihrem Nutzerprofil hinzugefügt werden. Andernfalls können Sie den RFID-Tag bzw.

  • Page 32: Ladekabel Permanent An Der Ladestation Verriegeln

    Ladekabel permanent an der Ladestation verriegeln Das Ladekabel kann mithilfe der ZapCharger App permanent an der Ladestation verriegelt werden. 1. In ZapCharger App einloggen (downloadbar in App Store / Google Play). 2. Zu Settings gehen und die Ladestation auswählen. 3. Den PIN-Code der Ladestation eingeben, die Einstellung “lock cable” aktivieren und “save” drücken.

  • Page 33: Fehlersuche

    Fehlersuche Wenn der Ladevorgang nicht startet oder ein rotes Dauersignal in der Statusanzeige einen Fehler anzeigt, befolgen Sie die nachstehenden Hinweise. Warnungen und Fehlermeldungen werden in der ZapCloud bzw. in der ZapCharger App angezeigt. Kein Licht: • Die Ladestation wird von der Installation nicht mit Strom versorgt. Grünes/blaues Licht: •...

  • Page 34: Leitungsschutzschalter In Der Ladestation Überprüfen

    Installation oder Elektroinstallateur kontaktieren. In nachstehender Abbildung wird gezeigt, wo sich die Seriennummer befindet. Seriennummer z.B. ZCS123456 Falls die Ladestation vom Stromnetz getrennt war, dauert es 2-3 Minuten, bis sie wieder startet. Leitungsschutzschalter in der Ladestation überprüfen 1. Mit dem Spezialwerkzeug („SmartKey“), das mit der Ladestation geliefert wurde, die Frontabdeckung lösen und abziehen.

  • Page 35: Lagerung Und Wartung

    Weitere Verbraucherschutzinformationen finden Sie unter zaptec.com/privacy. Support und Reparatur Bei Auftreten eines Problems lesen Sie zunächst den Abschnitt Fehlersuche, bevor Sie Ihren Händler bzw. Installateur kontaktieren. Zaptec Charger AS erfasst Daten des Produkts über eine Netzwerkverbindung. Weitere Informationen zu unseren Datenschutzrichtlinien finden Sie unter zaptec.com/privacy.

  • Page 36: Technische Spezifikationen

    Verbrauch H: 392 mm, B: 258 mm, T: 1 12 mm Gewicht: ungefähr 5 kg (inkl. Rückplatte) Diebstahlschutz Die Abdeckung des ZapCharger Pro kann nur Mögliche Netzform mit einem Spezialtool geöffnet werden. Das TN, IT und TT Ladekabel kann an der Ladestation permanent verriegelt werden.
  • Page 37 Technische Spezifikationen Schutzart IP54, Innen- und Aussenbereich IK 10 Stossfestigkeitsgrad UL94 - 5VB Brennbarkeitsklasse UV-beständig Elektrischer Schutz Schutzklasse II (4 kV AC und 6 kV Stossspannung, Isolierung) Überspannungskategorie III (4 kV) Integrationsservices Optionen für Anbindung an Drittsysteme (API, Webhooks) OCPP 1.6j Message Subscription *Je nach länderspezifischen Vorschriften kann die zulässige einphasige Ladeleistung geringer sein...
  • Page 40 ZAPTEC Charger Zaptec Charger AS Richard Johnsensgate 4 4021 Stavanger, Norway MADE IN NORWAY...
