  • Page 1 ZAPTEC Pro BRUKERMANUAL USER MANUAL ANVÄNDARMANUAL...
  • Page 3 ZAPTEC Pro! Et unikt norsk ladesystem. Systemet virker på alle strømnett, med alle typer ladbare biler.* ZAPTEC Pro lar deg lade ditt kjøretøy på en trygg, enkel og effektiv måte. Ladestasjonen deler den tilgjengelige ladestrømmen mellom flere ladestasjoner. Bruk din ZAPTEC Pro med ladebrikke eller gjennom vår ZAPTEC-app for å...

  • Page 4: Table Of Contents

    Kabeltype for ZAPTEC Pro Hvordan starte lading Hvordan starte lading med autentisering Hvordan avslutte lading Koble ladebrikke til din bruker Slik overvåker du ladestasjonen (ZAPTEC Portal) Legge til brukere på installasjonen Lås ladekabelen til ladestasjonene Still lysstyrke for statusindikator Les av feilkoder Feilsøking...

  • Page 5: Sikkerhetsinstruksjoner

    å lese de nedenstående sikkerhetsanvisningene. Hvis ikke alle de omtalte anvisningene og prosedyrene følges og iverksettes, vil garantiene bli ugyldige, og Zaptec Charger AS vil bli fritatt for alle erstatningskrav. Les disse instruksjonene nøye og undersøk utstyret for å gjøre deg kjent med produktet før bruk.

  • Page 6: Tekniske Spesifikasjoner

    Tekniske spesifikasjoner ZAPTEC Pro er en vekselstrøms vegg- eller Fasebalansering søylemontert ladestasjon i henhold til IEC I et system med andre ZAPTEC Pro vil 61851-1, EVSE mode 3. ladestasjonen kunne styres til å velge fase eller starte 3-fase lading. Mål og vekt H: 392 mm.
  • Page 7 Tekniske spesifikasjoner *32A er tilgjengelig, men kan begrenses av tilstanden til bilens batteri og eventuelle temperaturøkninger i ladestasjonen.

  • Page 8: Zaptec Pro

    Koblet til et kjøretøy og klar til Lader BLÅ å lade Feil (se avsnittet Feilsøking for Autentisering mislyktes (se avsnittet Feilsøking for RØD flere detaljer) flere detaljer) Systemet starter opp Venter på autentisering Venter på ZAPTEC Portal Kjøretøy lagt til kø Firmware oppdateres LILLA...

  • Page 9: Kabeltype For Zaptec Pro

    Ladestrøm kan variere avhengig av kapasiteten til installasjonen og antall aktive ladestasjoner. Hvordan starte lading med autentisering Lading med autentisering krever at du har registrert en bruker i ZAPTEC Portal og at brukeren din har fått tilgang (i ZAPTEC Portal) til ladestasjonen/anlegget fra installasjonseier. Ladebrikken er knyttet til din bruker.

  • Page 10: Hvordan Avslutte Lading

    Slik overvåker du ladestasjonen (ZAPTEC Portal) I ZAPTEC Portal kan du logge inn for å se alle dine ladesesjoner og alle ladestasjoner du er registrert for å bruke. Hvis du er eier av en installasjon, kan du overvåke all bruk, og du kan bruke denne informasjonen til å...

  • Page 11: Lås Ladekabelen Til Ladestasjonene 1

    Lås ladekabelen til ladestasjonen Ladekabelen kan låses permanent til ladestasjonen, aktiveres gjennom ZAPTEC-appen. 1. Logg inn på ZAPTEC-appen (lastes ned fra App Store/Google Play). 2. Gå til innstillinger og velg ønsket ladestasjon. 3. Skriv in PIN kode for gjeldende ladestasjon og aktiver Lås kabel for denne ladestasjonen.

  • Page 12: Feilsøking

    • Kontroller at SSID og passord til WiFi er riktig. • Forsikre deg om at 2,4 GHz er aktivert slik at ZAPTEC Pro får nett. Se Installasjonskrav side 1 1. • Angi SSID og passord manuelt ved å velge Annet i nettverkslisten.
  • Page 13 RØD • Autentisering mislyktes – kontroller at RFID-brikken/ladekortet er koblet til brukerprofilen din. • Autentisering mislyktes – kontroller i ZAPTEC Portal at din bruker har tilgang til å lade på gjeldende ladestasjon- og/eller installasjon. Kontinuerlig rødt lys • Koble fra ladekabelen. Hvis statusindikatoren lyser grønt, kan du koble til ladekabelen igjen.

  • Page 14: Kontroller Sikringer Inne I Ladestasjonen

    Kontroller sikringer inne i ladestasjonen 1. Fjern frontdekselet ved hjelp av spesialverktøyet (SmartKey) som fulgte med ladestasjonen, og trekk av frontdekselet. 2. Kontroller at sikringene i sikringsvinduet ikke er gått (alle skal vende oppover). 3. Hvis noen av sikringene er gått, fjern sikringsdekselet og vipp sikringene oppover igjen. Monter sikringsdekselet som i trinn 2, og fest frontdekselet på...

  • Page 15: Garanti

    Støtte og reparasjon Hvis det oppdages et problem, vennligst se delen Feilsøking før du kontakter din forhandler/ installatør. Zaptec Charger AS innhenter data fra produktet via nettverket. Du finner mer informasjon om våre retningslinjer for personvern på zaptec.com/privacy.
  • Page 17 Use your ZAPTEC Pro with a charging pass or through our ZAPTEC app to approve users in the installation. This will provide you with an overview of your charging history via our cloud-based service (ZAPTEC Portal).
  • Page 18 How to Start Charging with Authentication How to Stop Charging Connecting a Charging Pass to your User How to Monitor the Charging Station (ZAPTEC Portal) Adding Users to the Installation Locking the Charging Cable for the Charging Stations Set Lighting Strength for the Status Indicator...

  • Page 19: Safety Instructions

    If you fail to follow and implement all the specified instructions and procedures, you will invalidate the warranty and Zaptec Charger AS will not be liable for any claims for compensation. Read these instructions carefully and examine the equipment to familiarise yourself with the product prior to use.

  • Page 20: Technical Specifications

    Theft protection ZAPTEC Pro is an alternating current wall or column-mounted charging station in The front cover of the ZAPTEC Pro can only be accordance with IEC 61851-1, EVSE mode 3. opened using a special tool. The charging cable can be locked permanently to the charging Dimensions and weight station.
  • Page 21 Electrical protection Protection class II (4kV AC and 6kV impulse, insulation) Overvoltage category III (4kV) Integration services Third-party integration alternatives (API, Webhooks) OCPP 1.6J Message subscription *32A is available but may be restricted by the condition of the vehicle’s battery and any temperature increases at the charging station.

  • Page 22: Zaptec Pro

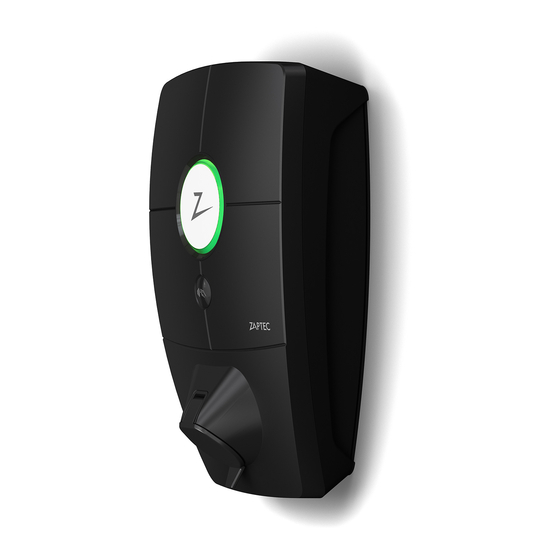

    ZAPTEC Pro Open the front cover here Status indicator (Z) SmartKey RFID sone SmartKey Column Electrical outlet IEC62196-1/2, Mode 3 Type 2 Self-closing protective cover Status Indicators on the Charging Station The status of the charging station is shown by the status indicator (Z) using the following colours:...

  • Page 23: Cable Type For Zaptec Pro

    5. The status indicator (Z) will now flash yellow to indicate that it is awaiting authentication. 6. Hold the charging pass up to the RFID zone; see the illustration in the section ZAPTEC Pro. 7. The status indicator will flash green once authentication is approved.

  • Page 24: How To Stop Charging

    How to Monitor the Charging Station (ZAPTEC Portal) You can log in via ZAPTEC Portal to see all your charging stations and all the charging stations that you are registered to use. If you are the owner of an installation, you can monitor all use, and you can use this information to share the electricity cost fairly.

  • Page 25: Locking The Charging Cable For The Charging Stations

    The charging cable can be locked permanently to the charging station. This feature is activated via the ZAPTEC app. 1. Log in to the ZAPTEC app (can be downloaded from App Store/Google Play). 2. Go to settings and select the desired charging station.

  • Page 26: Troubleshooting

    • Check that the SSID and the password for the WiFi are correct. • Make sure 2.4 GHz is activated so that ZAPTEC Pro obtains a network connection. See Installation requirements, page 1 1. • Enter the SSID and password manually by selecting Other in the network list..
  • Page 27 • Authentication failed – Check that the RFID tag/charging card is connected to your user profile. • Authentication failed – Check in the ZAPTEC Portal that your user has access to charge on the charging station and/or installation concerned. Steady red light •...

  • Page 28: Checking The Fuses In The Charging Station

    3. If any of the fuses have tripped, remove the fuse cover and flip the fuses up again. Fit the fuse cover as in step 2 and attach the front cover again. * If the charging station is mounted on a ZAPTEC Column, use SmartKey Column (supplied with the charging column) to open the charging station.

  • Page 29: Warranty

    Support and Repairs If you discover an issue, please read the Troubleshooting section prior to contacting your distributor/installer. Zaptec Charger AS collects data from the product via the network. More information on our privacy guidelines can be found at zaptec.com/privacy.
  • Page 31 Ett unikt norskt laddsystem. Systemet kan anslutas till alla elnät och är kompatibelt med alla typer av laddbara elfordon.* ZAPTEC Pro ger dig möjligheten att ladda ditt fordon på ett tryggt, enkelt och effektivt sätt. Laddstationen fördelar tillgänglig laddström mellan flera laddstationer.
  • Page 32 Kabeltyp för ZAPTEC Pro Uppstart av laddning Uppstart av laddning med autentisering Avslutte ladding Sammanknyta laddbricka och användare Styra och övervaka laddstationen (ZAPTEC Portal) Lägga till användare för anläggningen Låsa laddkabeln till laddstationerna Inställning av ljusstyrka för statusindikator Avläsning felkoder Felsökning...

  • Page 33: Säkerhetsinstruktioner

    Underlåtenhet att följa och genomföra omnämnda anvisningar, instruktioner och tillvägagångssätt i denna manual, innebär att garantivillkoren annulleras och Zaptec Charger AS friskrivs från alla ersättningskrav. Läs dessa instruktioner noggrant och undersök utrustningen för att lära dig hur produkten fungerar innan användning.

  • Page 34: Tekniska Specifikationer

    IEC 61851-1, EVSE-modus 3. laddstationen. Mått och vikt Fasbalansering H: 392 mm B: 258 mm, D: 1 12 mm I ett system med andra ZAPTEC Pro kan Vikt: cirka 5 kg (inklusive bakplatta) laddstationen automatiskt välja fas eller starta 3-fasladdning. Anläggningskrets Max 63 A anslutet säkrings-/...
  • Page 35 Tekniska specifikationer Integrationstjänster Tredjeparts integrationstjänster – tillval (API, Webhooks) (API, Webhooks)OCPP 1.6J Meddelande-prenumeration *32 A finns men kan begränsas av bilbat-teriets skick och eventuella tempera-turökningar i laddstationen.

  • Page 36: Zaptec Pro

    Ansluten till ett fordon och klar Laddar BLÅ för laddning Fel (se avsnittet Felsökning för Autentisering misslyckades (se avsnittet RÖD Felsökning för ytterligare detaljer) ytterligare detaljer) Systemet startar upp Väntar på autentisering Väntar på ZAPTEC Portal Fordonet har ställts i kö Inbyggd programvara uppdateras LILA...

  • Page 37: Kabeltyp För Zaptec Pro

    Kabel/Sladd ZAPTEC Pro kräver ett Typ 2-uttag för att du skall kunna ladda ditt fordon Uppstart av laddning 1. Kontrollera att statusindikatorn (Z) lyser grönt. 2. Ta bort skyddslocket för åtkomst till eluttaget. 3. Anslut laddkontakten i ZAPTEC Pro-enhetens eluttag 4.

  • Page 38: Avslutte Ladding

    3. Gå till meny, användarprofil och lägg till nytt laddkort, följ instruktionerna från ZAPTEC-appen. Styra och övervaka laddstationen (ZAPTEC Portal) I ZAPTEC Portal kan du logga in för att se alla dina laddstationer och alla de laddstationer för vilka du är registrerad användare. Om du är anläggningsägare kan du övervaka all förbrukning och du kan använda denna information till att fördela elkostnaden på...

  • Page 39: Låsa Laddkabeln Till Laddstationerna

    Låsa laddkabeln till laddstationen Laddkabeln kan låsas permanent till laddstationen, aktiveras via ZAPTEC-appen. 1. Logga in på ZAPTEC-appen (laddas ned från App Store/Google Play). 2. Gå till inställningar och välj önskad laddstation. 3. Knappa in PIN-kod för aktuell laddstation och aktivera Lås kabel till denna laddstation.

  • Page 40: Felsökning

    • Koppla ur alla andra enheter som är anslutna till WiFi och som kan försämra bredbandshastigheten. • Kontrollera att SSID och lösenord för WiFi är korrekt. • Säkerställ att 2,4 GHz är aktiverat, så att ZAPTEC Pro får nätverksanslutning. Se Anläggnings-/Installationskrav på sidan 1 1.
  • Page 41 RÖD • Autentisering misslyckades – kontrollera att RFID-taggen/betalkortet är ansluten/anslutet till din användarprofil. • Autentisering misslyckades – kontrollera i ZAPTEC Portal att din användare har åtkomsttillstånd att ladda på gällande laddstation och/eller anläggning. Kontinuerligt rött ljus • Koppla ur laddkabeln. Om statusindikatorn lyser grönt, så kan du ansluta laddkabeln igen.

  • Page 42: Kontrollera Säkringarna Som Finns Inuti Laddstationen

    3. Om någon av säkringarna har löst ut, öppna säkringslocket och tryck upp säkringen igen. Montera säkringslocket, se illustration 2, och montera fast frontlocket igen. * Om laddstationen är monterad på en ZAPTEC Column, använd SmartKey Column (levereras med laddpelaren) för att öppna laddstationen.

  • Page 43: Garanti

    Støtte og reparasjon Om ett fel eller problem upptäcks, vänligen se avsnittet Felsökning innan du kontaktar din återförsäljare/installatör. Zaptec Charger AS inhämtar data från produkten via nätverket. Du hittar mer information om våra riktlinjer gällande integritet, persondata och sekretess på zaptec.com/privacy.
  • Page 44 ZAPTEC Charger Zaptec Charger AS Richard Johnsensgate 4 4021 Stavanger, Norway MADE IN NORWAY...
